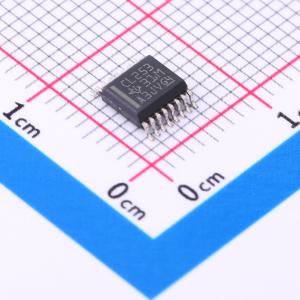

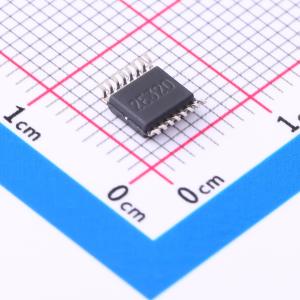

SN74CBTLV3253DBQR

低电压、双4选1FET多路复用器/多路信号分离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CBTLV3253 3.3V、4:1、2 通道模拟多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74CBTLV3253DBQR
商品编号: C2674537
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.49克(g)

商品参数

商品概述

SN74CBTLV3253器件是一款双4选1高速FET多路复用器和多路信号分离器。此开关具有低导通状态电阻，可以在最短传播延迟情况下建立连接。选择(S0, S1) 输入端控制数据流。当相关输出使能(OE) 输入为高电平时，FET多路复用器/多路信号分离器被禁用。SN74CBTLV3253器件完全适用于使用 I_off 的局部掉电应用。 I_off 特性确保在关断时防止损坏电流通过器件回流。该器件可在关断时提供隔离。

商品特性

在功能上与QS3253等效
两个端口间使用5Ω开关连接
数据I/O端口上的轨至轨开关
关断状态（off）支持局部关断模式运行
锁断性能超过100mA，符合JESD 78 II类规范的要求

应用领域

视频广播：基于IP的多格式转码器视频通信系统
SN74CBTLV3253可用于在4:1配置中同时复用和解复用多达2个通道

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	2/8

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@3.3V,50pF
	静态电流(Iq)	10uA
