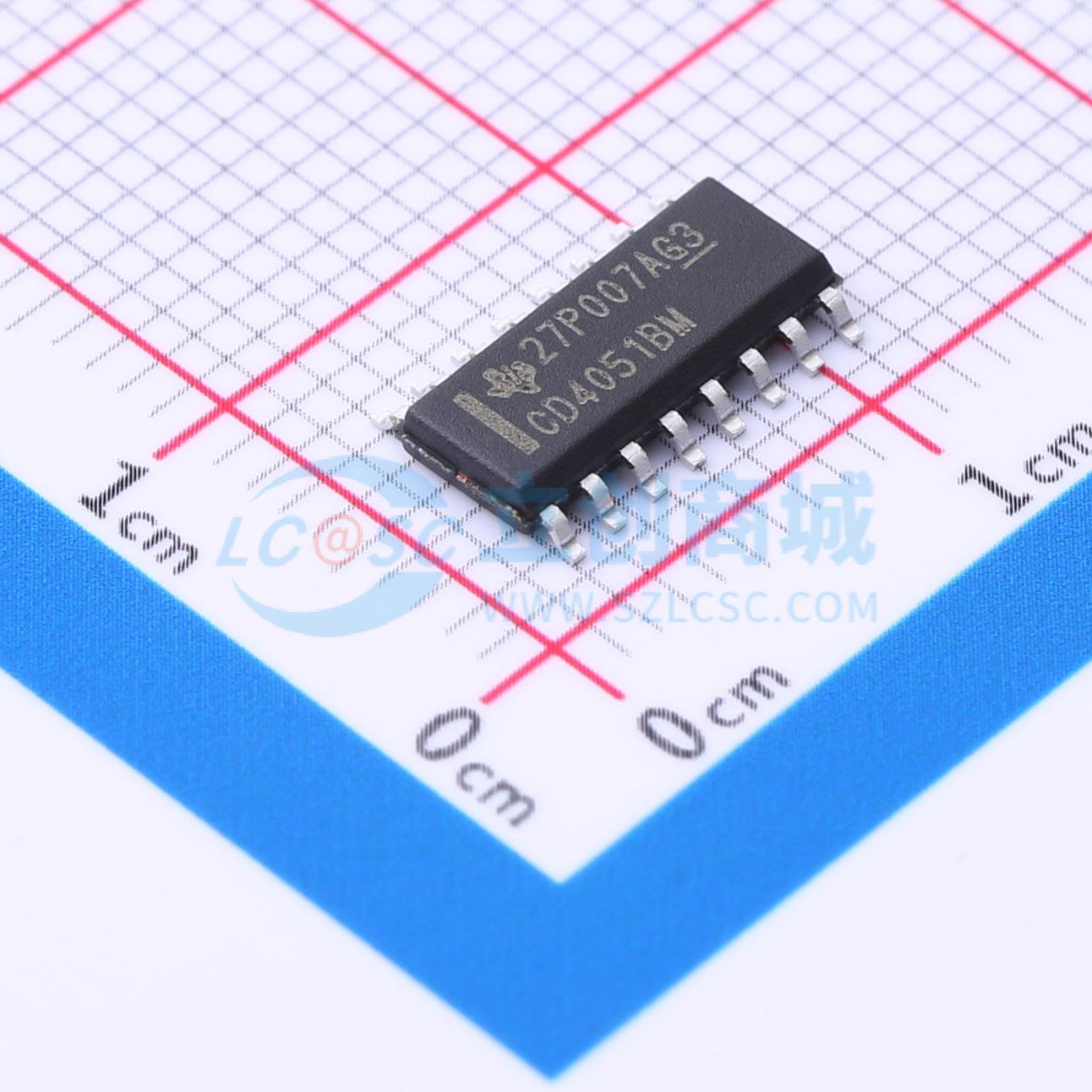

CD4051BM96G3

CD405xB 模拟多路复用器和解复用器是数字控制的模拟开关，具有低导通阻抗和极低的关断泄漏电流。这些多路复用器电路在整个 VDD - VSS 和 VDD - VEE 电源电压范围内消耗极低的静态功率，且与控制信号的逻辑状态无关。

• 宽范围的数字和模拟信号电平
• 数字：0V 至 20V
• 模拟：≤20 VP - P
• 低导通电阻，在 VDD - VEE = 18V 时，15 VP - P 信号输入范围内典型值为 125 Ω
• 高关断电阻，VDD - VEE = 18V 时，通道泄漏电流典型值为 ±100 pA
• 逻辑电平转换，可将 0V 至 20V（VDD - VSS = 3V 至 20V）的数字寻址信号转换为 20 VP - P（VDD - VEE = 20V）的模拟信号切换
• 匹配的开关特性，VDD - VEE = 15V 时，ΓON 典型值为 5 Ω
• 在所有数字控制输入和电源条件下静态功耗极低，VDD - VSS = VDD - VEE = 10V 时典型值为 0.2 μW
• 片上二进制地址解码
• 5V、10V 和 15V 参数额定值
• 20V 下静态电流 100% 测试
• 在整个封装温度范围内，18V 时最大输入电流为 1 μA；18V 和 25℃ 时为 100 nA
• 先断后通开关可消除通道重叠

• 模拟和数字多路复用和解复用
• 模拟到数字和数字到模拟转换
• 信号选通
• 工厂自动化
• 电视
• 家电
• 消费音频
• 可编程逻辑电路
• 传感器
