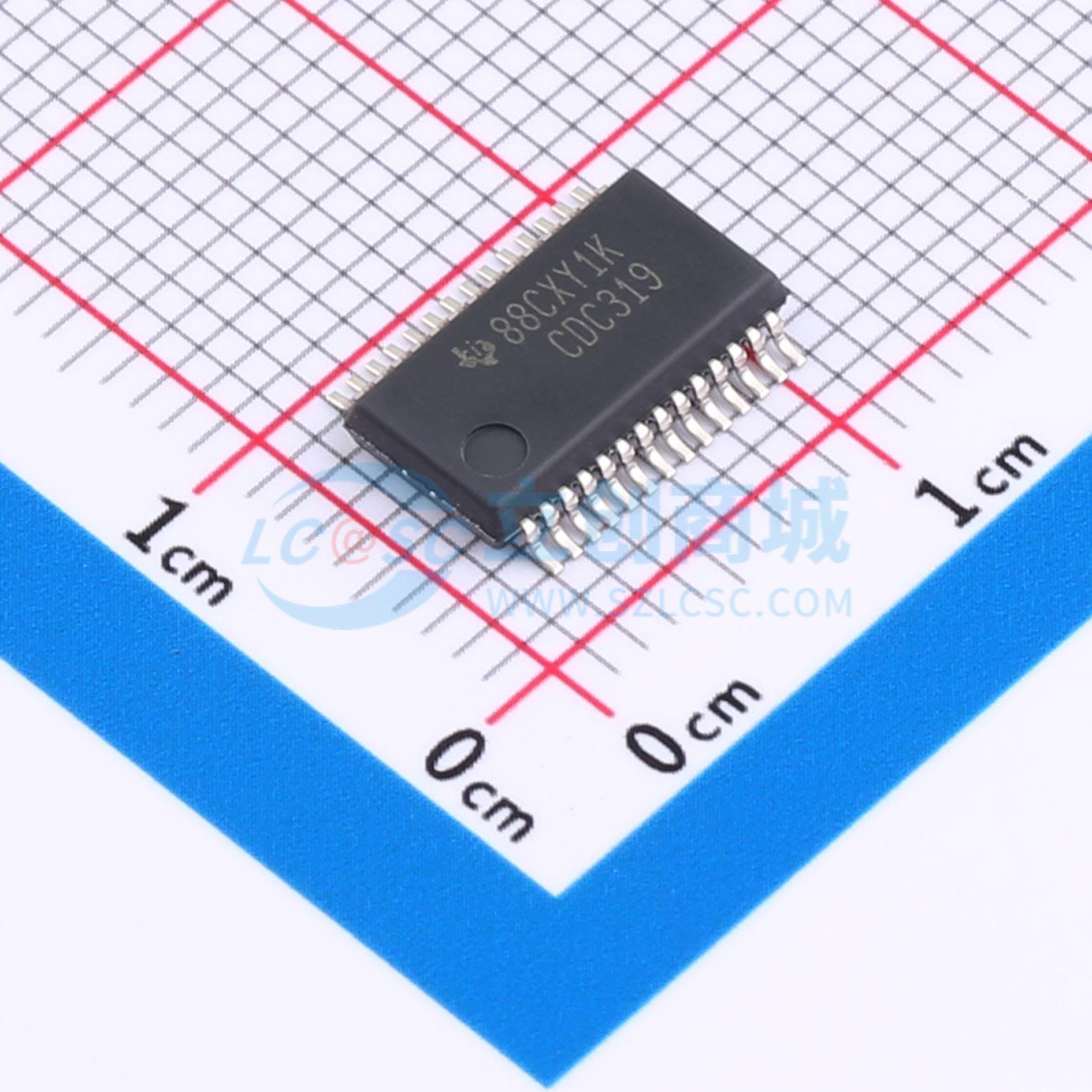

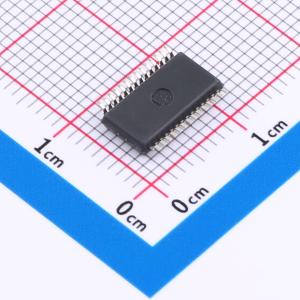

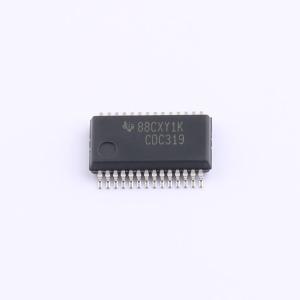

CDC319DBR

CDC319是一款高性能时钟缓冲器，可将一个输入（A）分配到10个输出（Y），在时钟分配时具有极小的偏斜。CDC319采用3.3V电源供电，工作温度范围为0℃至70℃。 该器件提供标准模式（100K-bits/s）的I2C串行接口，用于设备控制，以从机/接收器模式运行。设备地址在I2C设备地址表中指定。两个I2C输入（SDATA和SCLOCK）均集成上拉电阻（典型值为140 kΩ），且具有5V耐压能力。 三个8位I2C寄存器可为每个输出提供独立的使能控制。上电时，所有输出默认处于使能状态。当向控制寄存器写入低电平控制位时，每个输出可置于禁用模式，输出低电平。这些寄存器为只写寄存器，必须按顺序访问（即不支持寄存器的随机访问）。 CDC319提供三态输出，用于测试和调试。可通过输出使能（OE）输入将输出置于高阻态。当OE为高电平时，所有输出处于工作状态；当OE为低电平时，输出处于高阻态。OE集成了上拉电阻。
