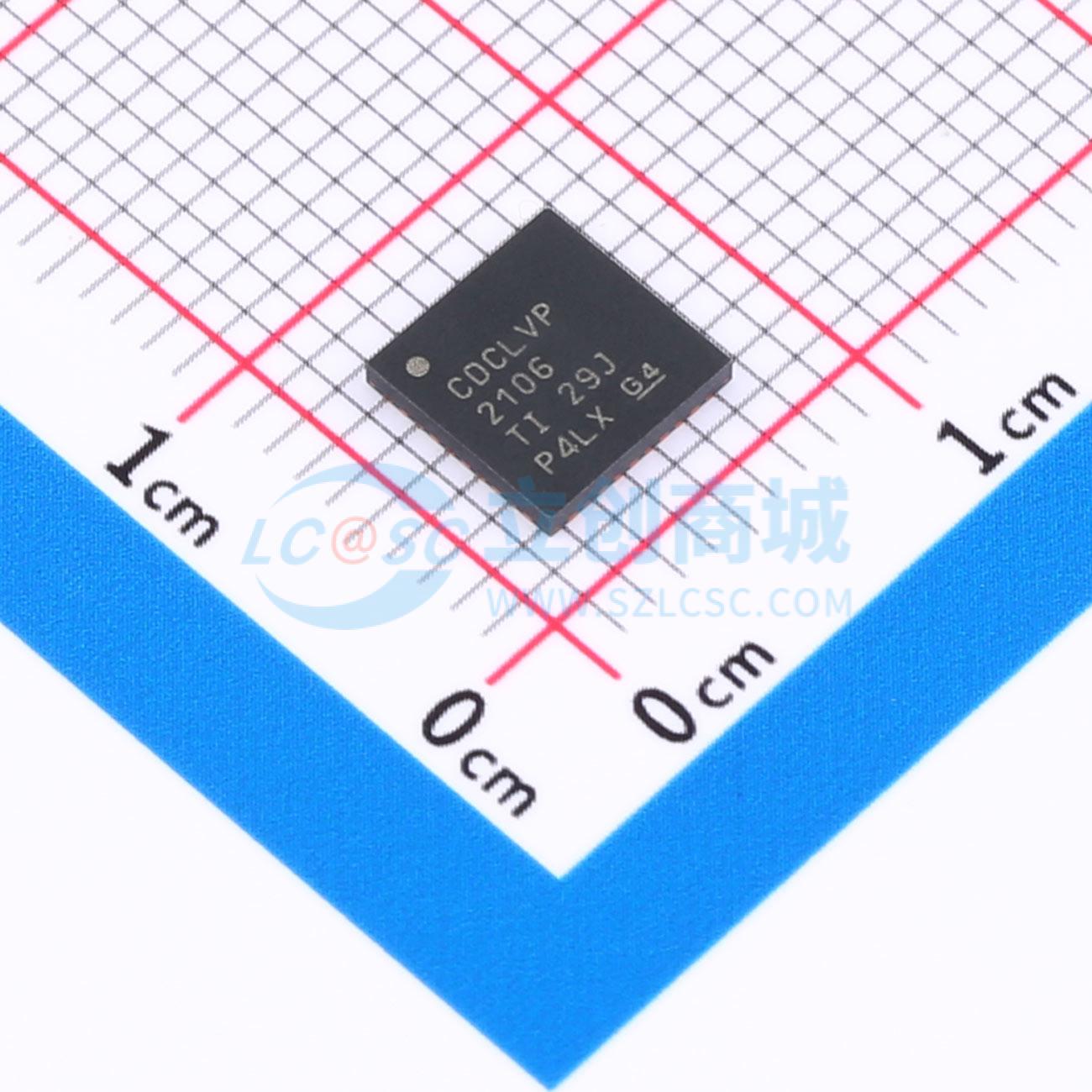

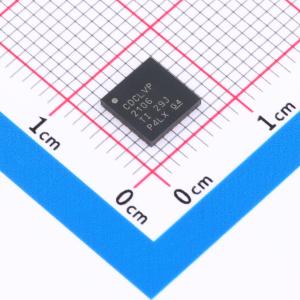

CDCLVP2106RHAT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDCLVP2106 低抖动双通道 1:6 通用至 LVPECL 缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCLVP2106RHAT
商品编号: C2672996
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

CDCLVP2106是一款高度通用的低附加抖动缓冲器，可从两个LVPECL、LVDS或LVCMOS输入为各种通信应用生成12路LVPECL时钟输出副本。其最高时钟频率可达2 GHz。每个缓冲器模块包含一个输入，可驱动两个LVPECL输出。在10 kHz至20 MHz范围内，整体附加抖动性能的均方根值小于0.1 ps，整体输出偏斜低至20 ps，使该器件成为严苛应用的理想选择。

CDCLVP2106时钟缓冲器将两个时钟输入（IN0、IN1）分配到12对差分LVPECL时钟输出（OUT0至OUT11），在时钟分配时偏斜极小。每个缓冲器模块包含一个输入，可驱动两个LVPECL时钟输出。输入可以是LVPECL、LVDS或LVCMOS/LVTTL。

CDCLVP2106专为驱动50 Ω传输线而设计。在单端模式下驱动输入时，应将LVPECL偏置电压（VAC_REF）施加到未使用的负输入引脚。不过，对于高达2 GHz的高速性能，强烈建议使用差分模式。

CDCLVP2106的工作温度范围为 -40℃至 +85℃，采用6 mm × 6 mm的VQFN - 40封装。

商品特性

双1:6差分缓冲器
两个时钟输入
通用输入，可接受LVPECL、LVDS、LVCMOS/LVTTL
12路LVPECL输出
最高时钟频率：2 GHz
最大核心电流消耗：92 mA
极低附加抖动：在10 kHz至20 MHz偏移范围内，均方根值 < 100 fs
器件电源电压范围：2.375 V至3.6 V
最大传播延迟：550 ps
组内最大输出偏斜：20 ps
提供LVPECL参考电压VAC_REF，用于电容耦合输入
工业温度范围：-40℃至 +85℃
支持105℃的PCB温度（通过散热焊盘测量）
采用6 mm×6 mm、40引脚VQFN（RHA）封装
静电放电（ESD）保护超过2000 V（人体模型）

应用领域

无线通信
电信/网络
医学成像
测试与测量设备

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	2GHz

	属性	参数值
	工作电压	2.375V~3.6V
	工作温度	-40℃~+85℃
