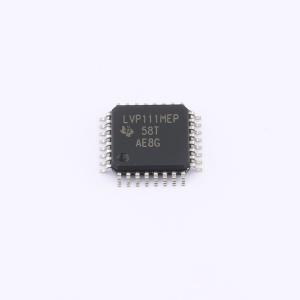

CDCLVP111MVFREP

具有可选输入时钟驱动器的低压1:10低电压正射极耦合逻辑(LVPECL)

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: CDCLVP111-EP 具有可选输入的 HiRel、1:10 LVPECL 缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCLVP111MVFREP
商品编号: C2673049

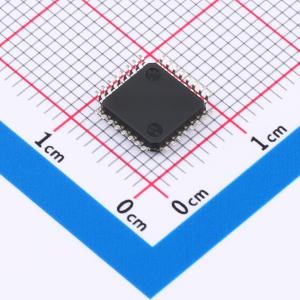

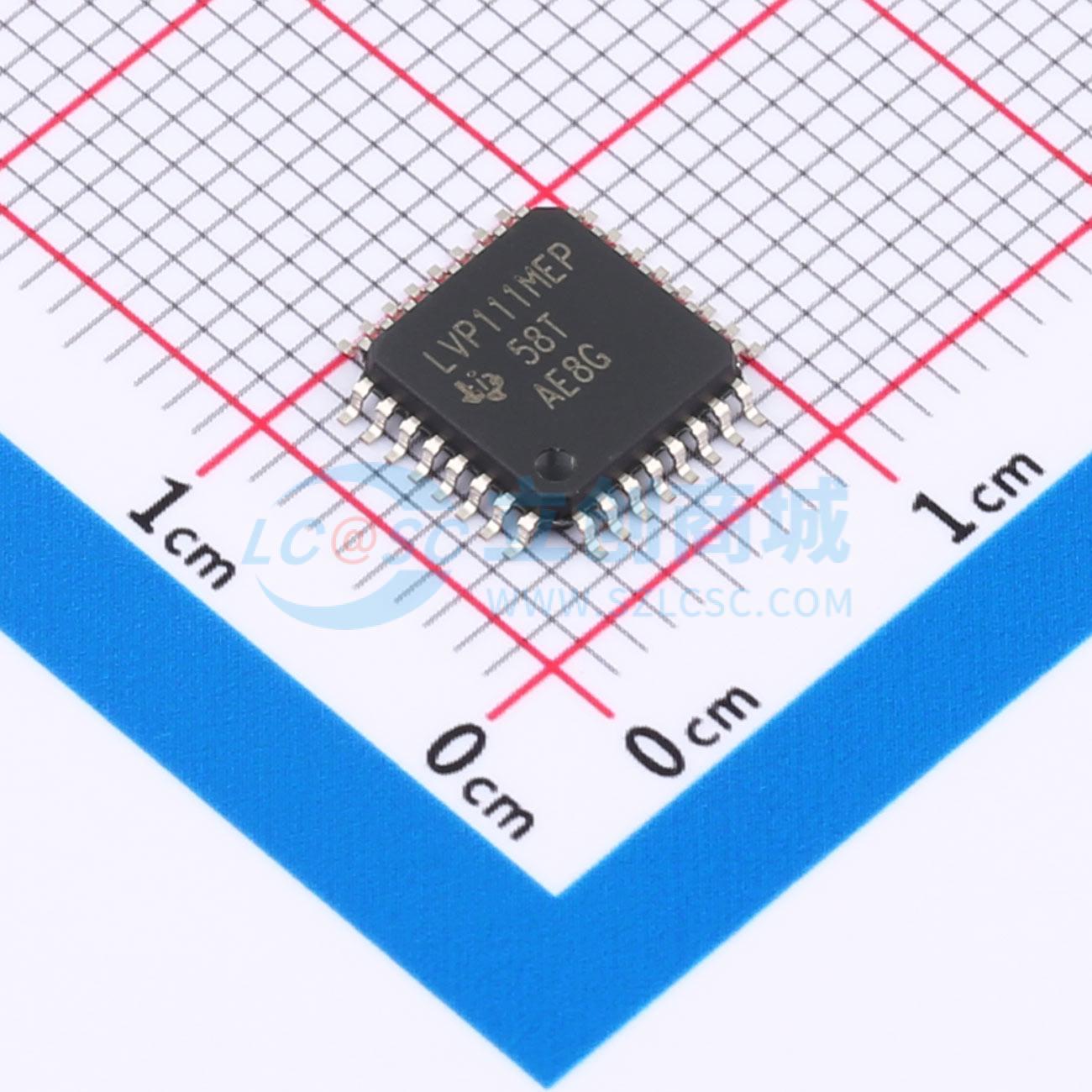

商品封装: LQFP-32(7x7)
包装方式: 编带
商品毛重: 7克(g)

商品参数

商品概述

CDCLVP111 时钟驱动器使用最小的时分偏斜将LVPECL 输入的一个差分时钟对(CLK0，CLK1) 分频为差分LVPECL 时钟(Q0，Q9) 输出的十个对。CDCLVP111 可接受两个时钟源进入同一个输入复用器。CDCLVP111专门设计用于驱动器50Ω传输线路。当一个输出引脚不被使用时，建议将其保持在开状态以减少功耗。如果只使用差分对中的输出引脚中的一个，那么其它输出引脚必须被同样地端接至50Ω。如果要求单端输入运行，VBB 基准电压输出被使用。在这种情况下，VB B引脚应该被连接至CLK0并由一个10nF 电容器旁通至接地(GND)。然而，要实现高达3.5GHz 的高速性能，强烈建议使用差分模式。 CDCLVP111 额定工作温度范围是 -55°C 至 125°C。

商品特性

将一个差分时钟输入对LVPECL 分配至10 个差分LVPECL
与低压发射器耦合逻辑(LVECL) 和LVPECL 完全兼容
支持2.375V 至3.8V 的宽电源电压范围
通过CLK_SEL 可选择时钟输入
额外抖动少于1ps
传播延迟少于355ps
开输入缺省状态
低压差分信令(LVDS)，电流模式逻辑(CML)，短截线串联端接逻辑(SSTL) 输入兼容
针对单端计时的VBB 基准电压输出
采用32 引脚薄型方形扁平(LQFP) 封装
频率范围介于DC 至3.5GHz 之间
与MC100 系列EP111，ES6111，LVEP111，PTN1111 引脚到引脚兼容

应用领域

设计用于驱动50Ω传输线路高性能时分

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	3.5GHz
	输入通道数	2

	属性	参数值
	输出通道数	10
	工作电压	2.375V~3.8V
	工作温度	-55℃~+125℃
