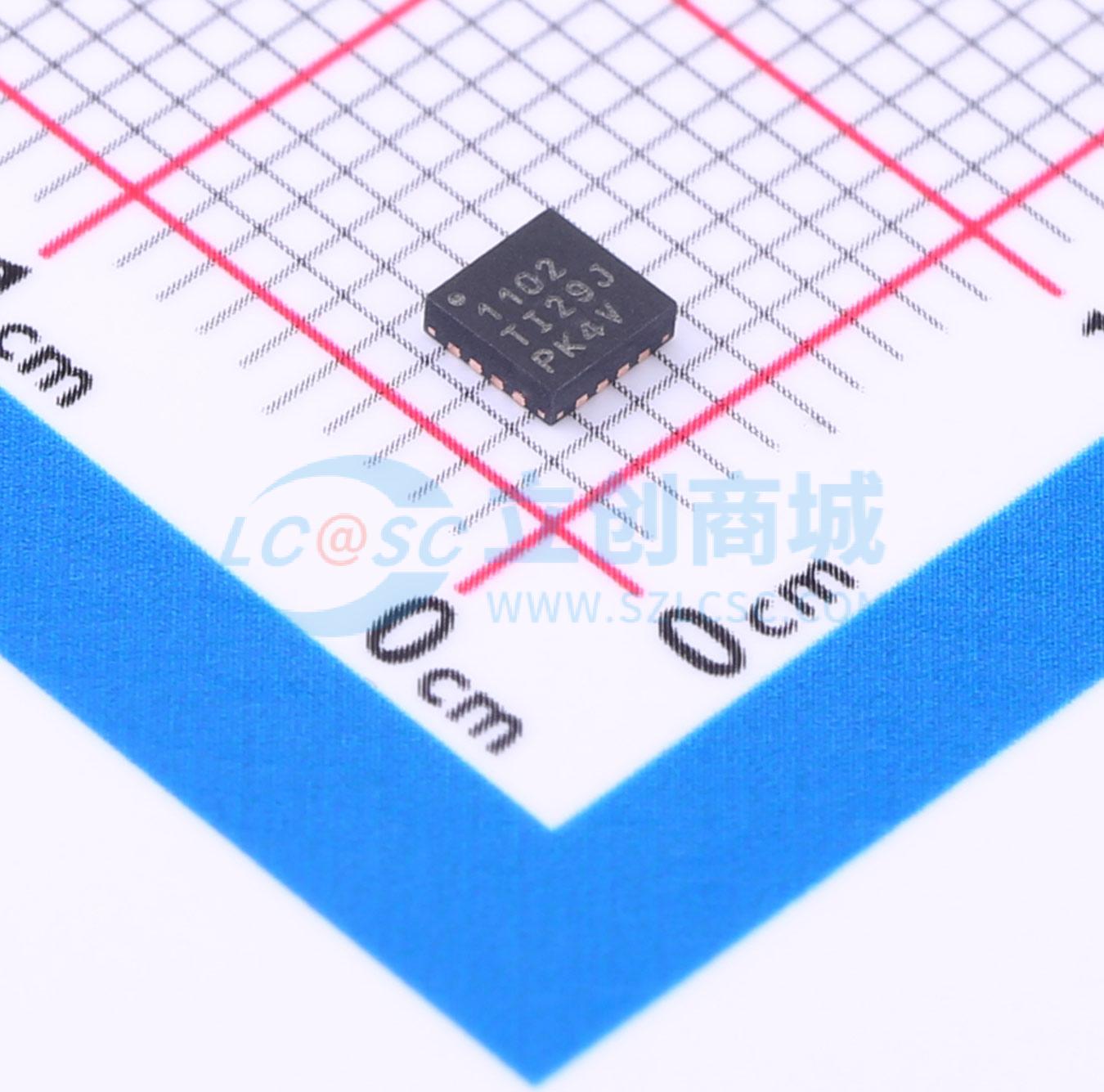

CDCLVP1102RGTR实物图

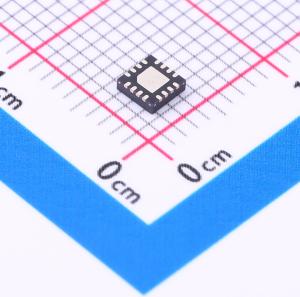

  • CDCLVP1102RGTR商品缩略图
  • CDCLVP1102RGTR商品缩略图
  • CDCLVP1102RGTR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CDCLVP1102RGTR

双LVPECL输出、高性能时钟缓冲器,可接受LVPECL、LVDS、LVCMOS/LVTTL通用输入

描述
CDCLVP1102 低抖动 1:2 通用至 LVPECL 缓冲器
品牌名称
TI(德州仪器)
商品型号
CDCLVP1102RGTR
商品编号
C2673075
商品封装
VQFN-16-EP(3x3)​
包装方式
编带
商品毛重
0.055克(g)

商品参数

属性参数值
商品目录时钟缓冲器/驱动器/分配器
最大输出频率2GHz
输入通道数1
输出通道数2
属性参数值
工作电压2.375V~3.6V
输出偏斜-
工作温度-40℃~+85℃
功能特性多路扇出/隔离驱动

商品概述

CDCLVP1102是一款通用性强、低附加抖动的时钟缓冲器,可从一路LVPECL、LVDS或LVCMOS输入生成两路LVPECL时钟输出,可将单路时钟输入分配为两对差分LVPECL时钟输出,输出偏移极低,适用于高要求应用场景。该器件专为驱动50Ω传输线设计,单端模式驱动输入时,可将LVPECL偏置电压VAC_REF施加到未使用的负输入引脚,最高2GHz的高速性能场景推荐使用差分模式。器件工作温度范围为-40℃到85℃,采用3mm×3mm QFN-16封装。

商品特性

  • 1:2差分缓冲结构,单路时钟输入
  • 通用输入可兼容LVPECL、LVDS、LVCMOS/LVTTL
  • 具备两路LVPECL输出
  • 最高时钟频率为2GHz
  • 最大核心电流消耗为33mA
  • 附加抖动极低,在10kHz至20MHz偏移范围内RMS小于100fs
  • 器件电源电压范围为2.375V~3.6V
  • 最大传播延迟为450ps
  • 最大输出偏移为10ps
  • 可为电容耦合输入提供LVPECL参考电压VAC_REF
  • 工业温度范围为-40℃~85℃
  • 支持热垫处测量的105℃ PCB温度
  • 采用3mm×3mm QFN-16 (RGT)封装
  • 静电防护超过2kV(HBM)
  • 支持单端输入模式与差分输入模式

应用领域

  • 无线通信
  • 电信与网络
  • 医学成像
  • 测试测量设备
