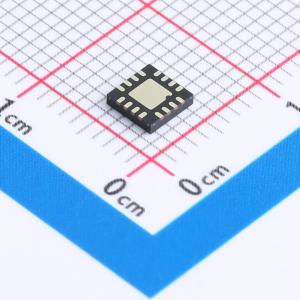

温馨提醒：图片仅供参考，商品以实物为准

DG9409EDN-T1-GE4

DG9409E 4通道差分模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DG9409E是一款4通道差分模拟多路复用器，具有低导通电阻和快速切换速度。
品牌名称: VISHAY(威世)
商品型号: DG9409EDN-T1-GE4
商品编号: C2673082
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

DG9408E、DG9409E采用BiCMOS晶圆制造技术，支持单电源和双电源供电。单电源电压范围为3 V至16 V，双电源供电建议使用±3 V至±8 V。 DG9408E是一款8通道单端模拟多路复用器，可根据3位二进制地址（A₀、A₁、A₂）将八个输入之一连接到公共输出。DG9409E是一款双4通道差分模拟多路复用器，可根据其2位二进制地址（A₀、A₁）将四个差分输入之一连接到公共双输出。采用先断后通的开关动作，防止相邻通道之间出现瞬间串扰。 DG9408E、DG9409E采用QFN封装，器件引脚采用镍钯金镀层，型号后缀“-E4”表示无铅产品。镍钯金器件引脚符合所有JEDEC回流焊和MSL等级标准。

商品特性

单电源3 V至16 V或双电源±3 V至±8 V供电
低导通电阻 - Rₒₙ：典型值3.2 Ω
符合RoHS标准
快速开关：导通时间tₒₙ - 36 ns，关断时间tₒff - 24 ns
无卤
保证先断后通
低泄漏电流
与TTL、CMOS、LV逻辑（3 V）兼容
2500 V ESD保护（HBM）

应用领域

自动测试设备
过程控制与自动化
数据采集系统
仪表和仪器
医疗保健系统
通信系统
音频和视频信号路由
继电器替代
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	-
	工作电压	3V~16V；-8V~-3V；3V~8V

	属性	参数值
	导通时间(ton)	36ns
	导通电阻(Ron)	3.2Ω
	关闭时间(toff)	24ns
	工作温度	-40℃~+85℃
