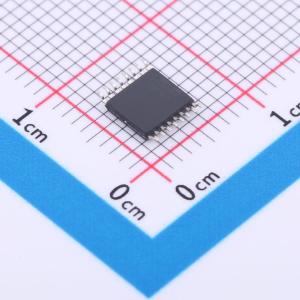

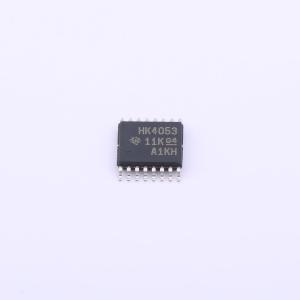

温馨提醒：图片仅供参考，商品以实物为准

CD74HCT4053PWR

高速CMOS逻辑模拟多路复用器和多路信号分离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD74HCT4053 具有 TTL 输入的 5V、2:1 (SPDT)、3 通道模拟开关
品牌名称: TI(德州仪器)
商品型号: CD74HCT4053PWR
商品编号: C2673103
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.105克(g)

商品参数

商品概述

CDx4HC405x 和CDx4HCT405x 器件是数字控制的模拟开关，其使用硅栅CMOS 技术并借助标准CMOS集成电路的低功耗特性来实现与LSTTL 接近的运行速度。这些模拟多路复用器和多路信号分离器可控制模拟电压，该电压可能会在整个电源电压范围内变化（例如， VCC 变为 VEE ）。它们是双向开关，可将任何模拟输入用作输出，反之亦然。这些开关具有低导通电阻和低关断泄漏。此外，所有这些器件均具有使能控制，当处于高位时将禁用所有开关，将其置于关断状态。

商品特性

宽模拟输入电压范围： ±5V （最大值）
70Ω（典型值） (V_CC - V_EE = 4.5V)
40Ω（典型值） (V_CC - V_EE = 9V)
低开关间串扰
快速开关和传播速度
先断后合开关
宽工作温度范围
CD54HCT 和CD74HCT 类型
工作控制电压：4.5V 至5.5V
开关电压：0V 至10V
直接LSTTL 输入逻辑兼容性
V_IL = 0.8V （最大值）， V_IH = 2V （最小值）
CMOS 输入兼容性
在电压为 V_OL、V_OH 时， I_I ≤ 1 μA

应用领域

数字音频广播
信号门控
工厂自动化
电视
电器
可编程逻辑电路
传感器

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	3
	工作电压	4.5V~5.5V

	属性	参数值
	导通电阻(Ron)	70Ω
	工作温度	-55℃~+125℃
	带宽	165MHz
	传播延迟(tpd)	4ns
