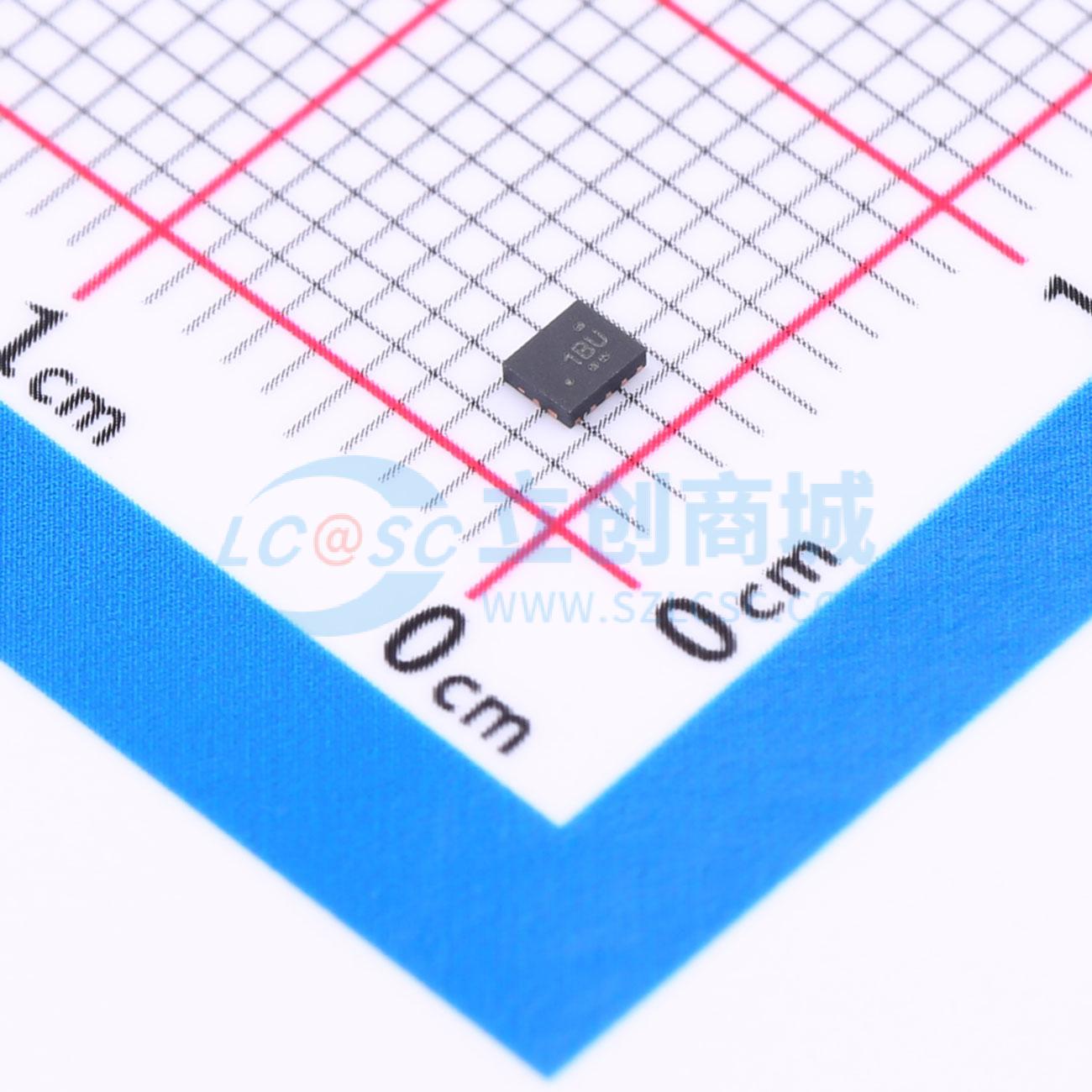

TMUX1072RUTR

具有过压检测和保护功能的TMUX1072双通道2:1模拟多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX1072是一款高速双通道2:1模拟开关，具有集成的高压检测和断电保护功能。支持高于Vcc（最高可达5.5V）的信号。
品牌名称: TI(德州仪器)
商品型号: TMUX1072RUTR
商品编号: C2673115
商品封装: UQFN-12(1.7x2)
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

TMUX1072 是一款高速双通道2:1 模拟开关，具有集成的高压检测和断电保护功能。该器件是一款双向器件，可用作2:1 或1:2 开关，同时支持高于 V_CC（最高可达5.5V）的信号。 TMUX1072 的I/O 引脚上的保护功能可承受最高18V的电压，并配备自动关闭电路，以防止开关后面的系统组件受损。该保护功能用于电源定序。系统中的某些电路板可能会在其他电路板准备好接收信号之前通电。该器件可检测过压和过热事件，并通过FLT 引脚提供开漏输出信号。

商品特性

电源电压范围为2.3V 至5.5V
关断保护：当V_CC = 0V 时，I/O 引脚处于高阻抗状态
借助故障指示引脚进行6V 过压和过热检测
通用引脚上具有18V 过压保护(OVP)
支持高于V_CC 且高达5.5V 的信号
低至6Ω 的R_ON
典型带宽为1.2GHz
典型C_ON 为4.5pF
低功耗禁用模式
1.8V 兼容型逻辑输入
ESD 保护性能超出JESD22 标准2000V 人体放电模型(HBM)
提供小型2.00mmx1.70mm@55 封装

应用领域

数据采集(DAQ)
现场仪器
视频监控
HVAC 系统
后置摄像头

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	2.3V~5.5V
	导通时间(ton)	250us
	导通电阻(Ron)	6Ω

	属性	参数值
	关闭时间(toff)	10us
	工作温度	-40℃~+125℃
	导通电容(Con)	4pF
	带宽	1.2GHz
	传播延迟(tpd)	200ps
