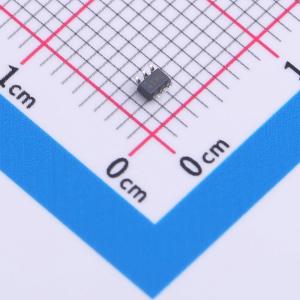

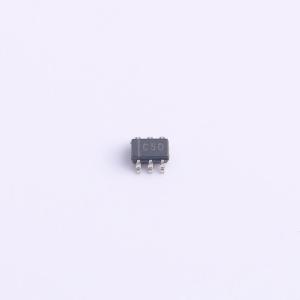

温馨提醒：图片仅供参考，商品以实物为准
1P1G3157QDCKRQ1
SN74LVC1G3157-Q1汽车单极双投模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1G3157-Q1是一种单极双投（SPDT）模拟开关，设计工作电压范围为1.65V至5.5V。适用于信号选通、斩波、调制或解调以及模数和数模转换系统的信号复用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- 1P1G3157QDCKRQ1
- 商品编号
- C2673102
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 5.7ns | |
| 导通电阻(Ron) | 6Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 3.8ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 17.3pF | |
| 带宽 | 300MHz | |
| 传播延迟(tpd) | 300ps |
商品概述
SN74LVC1G3157-Q1 器件是一种单极双投 (SPDT) 模拟开关，设计工作电压范围为 1.65V 至 5.5V VCC。SN74LVC1G3157-Q1 器件可处理模拟信号和数字信号。该器件允许在任意方向传输振幅高达 VCC（峰值）的信号。
商品特性
- 提供功能安全可帮助进行功能安全系统设计的文档
- 符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1: -40°C 至 +125°C，TA
- ESD 保护超过 2000V（根据 MIL-STD-883 方法 3015）；超过 200V（使用机器模型，C = 200pF，R = 0）
- 1.65V 至 5.5V VCC 运行
- 可用于模拟和数字应用
- 指定的先断后合开关
- 轨到轨信号处理
- 高度线性
- 高速，典型值为 0.5ns（VCC = 3V，CL = 50pF）
- 低导通电阻，典型值 6Ω (VCC = 4.5V)
- 闩锁性能超过 100mA，符合 JESD 78 II 类规范
应用领域
- 高级驾驶辅助系统 (ADAS)
- 信号选通
- 斩波
- 调制或者解调 (modem)
- 针对模数和数模转换系统的信号复用
- 模拟音频路由
- 加电监视器
- 内存共享
