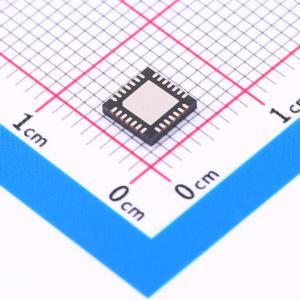

温馨提醒：图片仅供参考，商品以实物为准

CDCLVD2104RHDR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CDCLVD2104 低抖动双通道 1:4 通用至 LVDS 缓冲器
品牌名称: TI(德州仪器)
商品型号: CDCLVD2104RHDR
商品编号: C2673065
商品封装: QFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

CDCLVD2104时钟缓冲器将两个时钟输入（IN0、IN1）分配到总共8对差分LVDS时钟输出（OUT0、OUT7）。每个缓冲模块由一个输入和4个LVDS输出组成。输入可以是LVDS、LVPECL或LVCMOS。 CDCLVD2104专为驱动50Ω传输线而设计。如果输入为单端模式，应将适当的偏置电压（VAC_REF）施加到未使用的负输入引脚。使用控制引脚（EN），可以禁用或启用输出。如果EN引脚悬空，则两个带有所有输出的缓冲器都启用；如果切换到逻辑“0”，则两个带有所有输出的缓冲器都禁用（静态逻辑“0”）；如果切换到逻辑“1”，则一个带有四个输出的缓冲器禁用，另一个带有四个输出的缓冲器启用。该器件支持故障安全功能。它包含输入迟滞，可防止在没有输入信号时输出随机振荡。该器件在2.5V电源环境下工作，工作温度范围为-40℃至85℃（环境温度）。CDCLVD2104采用小型28引脚、5mm×5mm QFN封装。

商品特性

双路1:4差分缓冲器
低附加抖动，在10kHz至20MHz范围内RMS <300 fs
组内输出偏斜低，最大35ps
通用输入，可接受LVDS、LVPECL、LVCMOS
一个输入专门用于四个输出缓冲器
8个LVDS输出，符合ANSI EIA/TIA - 644A标准
时钟频率高达800 MHz
器件电源电压为2.375 - 2.625V
提供LVDS参考电压VAC_REF，用于电容耦合输入
工业温度范围：-40℃至85℃
采用5mm * 5mm 28引脚QFN（RHD）封装
ESD保护超过±3 kV HBM、1 kV CDM

应用领域

电信/网络
医学成像
测试与测量设备
无线通信
通用时钟

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟缓冲器/驱动器/分配器
	最大输出频率	800MHz

	属性	参数值
	工作电压	2.375V~2.625V
	工作温度	-40℃~+85℃
