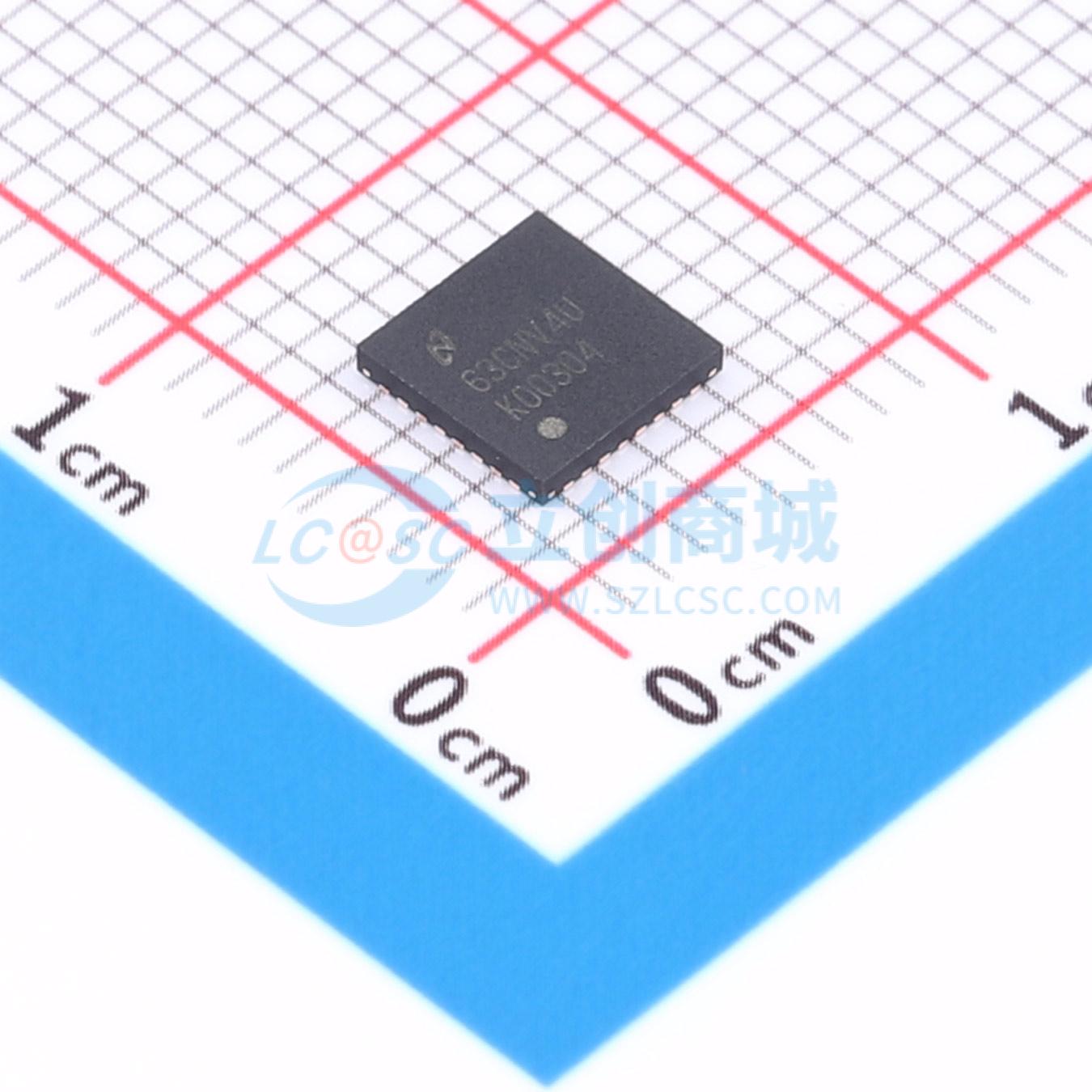

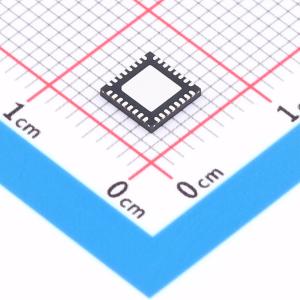

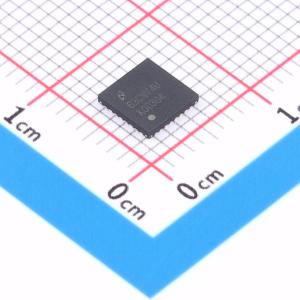

LMK00304SQX/NOPB

LMK00304 是一款3GHz、4 路输出差动扇出缓冲器，用于高频、低抖动时钟/数据分配和电平转换。可从两个通用输入或一个晶振输入中选择输入时钟。所选择的输入时钟被分配到两组输出，每组输出包含2 个差分输出和1 个LVCMOS 输出。两个差分输出组可一起被配置为LVPECL、LVDS 或HCSL 驱动器，或者被禁用。LVCMOS 输出具有同步使能输入，在使能或禁用后可实现无短脉冲运行。LMK00304 由一个3.3V 内核电源和3 个独立的3.3V/2.5V 输出电源供电运行。LMK00304 具有高性能、多用途和电源效率特性，这使得它成为替代固定输出缓冲器器件的理想选择，同时还能增加系统中的时序余裕。

• 3：1 输入多路复用器
• 两个通用输入运行频率高达3.1GHz，并且接受低电压正射极耦合逻辑(LVPECL)，低压差分信令(LVDS)，电流模式逻辑(CML)，短截线串联端接逻辑(SSTL)，高速收发器逻辑(HSTL)，主机时钟信号电平(HCSL) 或单端时钟
• 一个晶体输入可接受10MHz 至40MHz 的晶体或单端时钟
• 共两组，每组均具有2 路差动输出
• LVPECL、LVDS、HCSL 或Hi-Z（可选）
• LMK03806 时钟源为156.25MHz 时，LVPECL 附加抖动：20fs RMS（10kHz 至1MHz），51fs RMS（12kHz 至20MHz）
• 高PSRR：156.25MHz 时为 - 65/-76dBc(LVPECL/LVDS)
• 具有同步使能输入的LVCMOS 输出
• 由引脚控制的配置
• VCC 内核电源：3.3V±5%

• 针对模数转换器(ADC)，数模转换器(DAC)，多千兆以太网，XAUI，光纤通道，SATA/SAS，SONET/SDH，通用公共无线接口(CPRI)，高频背板的时钟分配和电平转换
• 交换机、路由器、线路接口卡、定时卡
• 服务器，计算，PCI Express (PCIe 3.0)
• 远程无线电单元和基带单元
