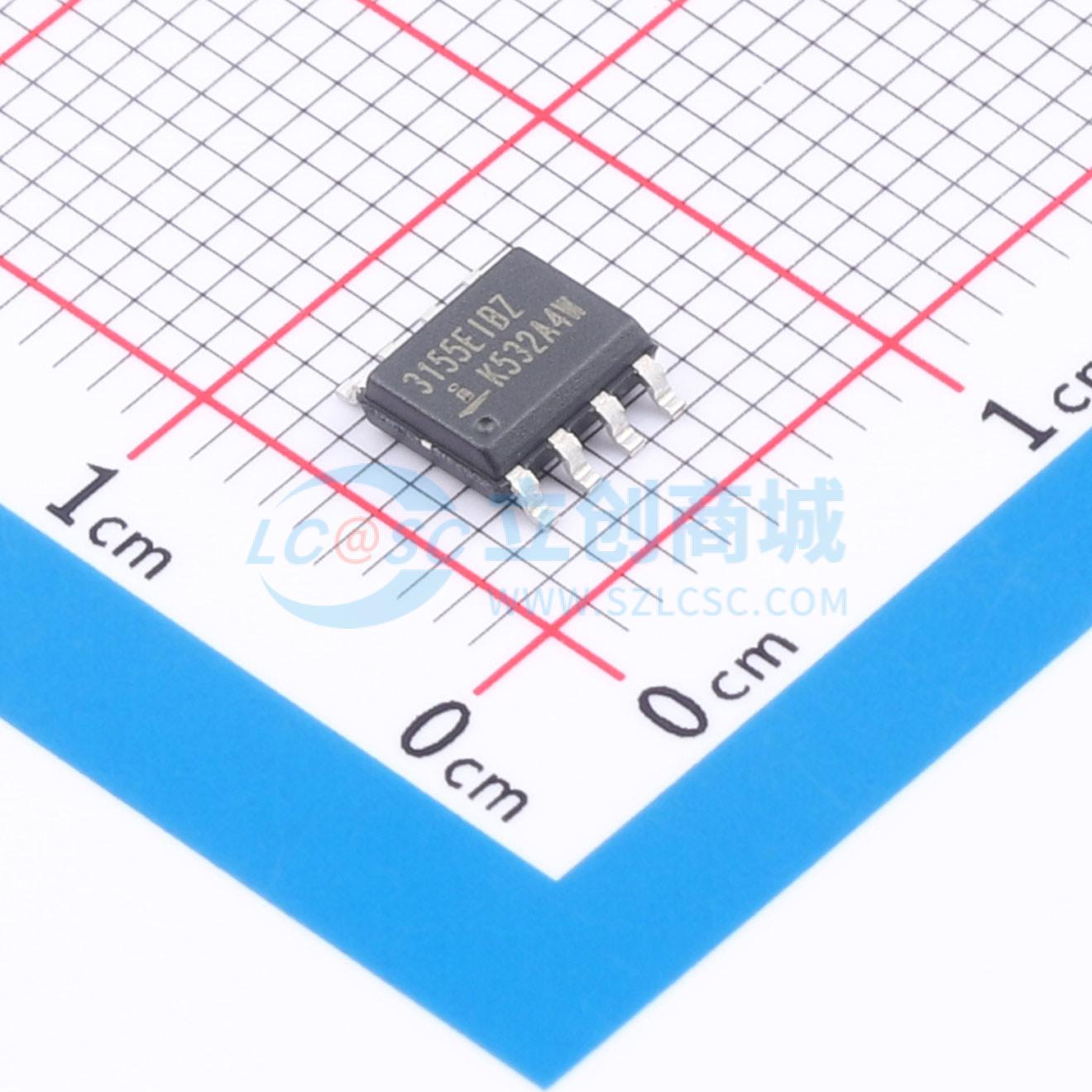

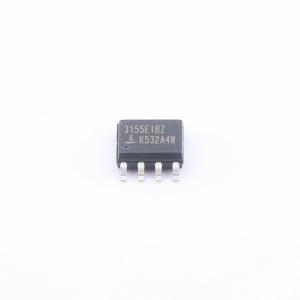

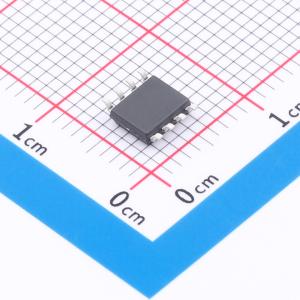

温馨提醒：图片仅供参考，商品以实物为准
ISL3155EIBZ-T
ISL3150E, ISL3152E, ISL3153E, ISL3155E, ISL3156E, ISL3158E RS-485/RS-422 收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有高输出摆幅和高ESD保护的5V供电RS-485/RS-422收发器。支持高达20Mbps的数据速率，适用于多种工业应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL3155EIBZ-T
- 商品编号
- C2671863
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 512 | |
| 静电保护 | ±16.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 550uA | |
| 通讯模式 | 半双工 |
商品概述
ISL315xE（ISL3150E、ISL3152E、ISL3153E、ISL3155E、ISL3156E 和 ISL3158E）系列5V供电的RS-485/RS-422收发器具有高输出驱动和高ESD保护。这些器件能够承受±16.5kV IEC61000-4-2 ESD冲击而不会发生闩锁。在54Ω负载下，其典型的3.1V大输出电压提供了高抗噪性，并能够驱动长达8000英尺的总线段，或在星型拓扑中驱动八个120Ω端接。
这些器件的总线输入电流小于125μA，因此构成真正的1/8单位负载。高输出驱动与低总线输入电流相结合，允许在同一总线上连接多达512个收发器。
接收器输入具有全失效安全设计，在总线输入开路或短路时，接收器输出为高电平。
ISL315xE系列包括半双工和全双工收发器，具有高电平有效的驱动使能引脚和低电平有效的接收使能引脚。这些收发器支持115kbps、1Mbps和20Mbps的数据速率。其性能在-40℃至+85℃范围内进行了表征。
应用领域
- 自动化公用事业电子电表读取系统
- 高节点数系统
- 工厂自动化中的PROFIBUS和Fieldbus系统
- 安防摄像头网络
- 建筑自动化中照明、电梯和HVAC控制系统
- 工业过程控制网络
- 星型拓扑结构的网络
- 煤矿和石油钻井平台上的长距离网络
