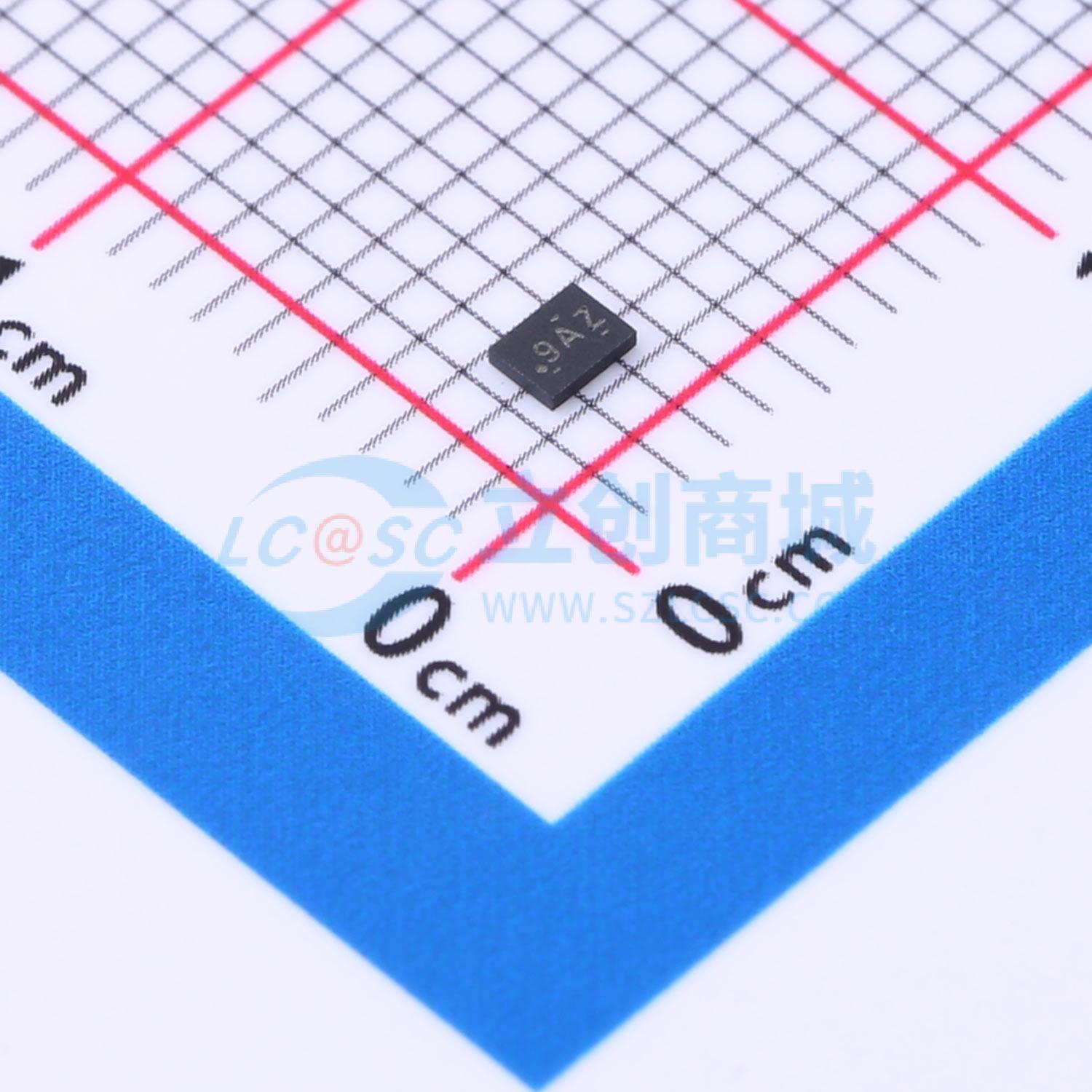

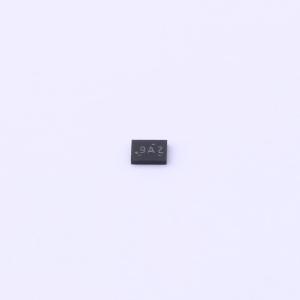

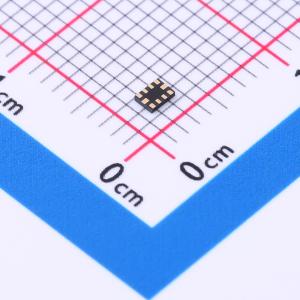

TLA2021IRUGT

成本经优化的超小型、12位、系统监控ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLA2021 适用于低成本应用且具有电压基准源、振荡器和 I2C 的 12 位单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: TLA2021IRUGT
商品编号: C2670137
商品封装: X2-QFN-10(1.5x2)
包装方式: 编带
商品毛重: 0.24克(g)

商品参数

	属性	参数值
	时钟/振荡器	内置
	时钟频率(fc)	1MHz
	基准电压源	内置
	基准电压源温漂	10ppm/℃
	可变增益	不支持
	ADC架构	Sigma-Delta
	数据速率	128Hz；920Hz；1.6kHz；490Hz；250Hz；3.3kHz；2.4kHz
	静态电流	500nA

商品概述

TLA2021，TLA2022，and TLA2024器件（TLA202x）均为易于使用的低功耗、12位 Δ - Σ 模数转换器(ADC)，适用于任何类型的系统监控应用（比如电源或电池电压监控、电流检测或温度测量）。TLA2021和TLA2022采用超小型无引线10引脚X2QFN封装，为单通道ADC，而TLA2024采用灵活的输入多路复用器(MUX)，具有两个差动输入测量选项或四个单端输入测量选项。 TLA202x集成了电压基准和振荡器。此外，TLA2022 and TLA2024包括一个可编程增益放大器(PGA)，其可选输入范围为 ± 256mV 至 ± 6.144V ，可同时支持大小信号测量。 TLA202x通过兼容 I²C 的接口进行通信，且既可在连续转换模式下工作，也可在单冲转换模式下工作。在单冲转换模式下，这些器件会在一次转换后自动断电，从而显著降低空闲期间的功耗。所有这些特性，加上较宽的工作电源电压范围，使得TLA202x十分适合功率受限和空间受限的系统监控应用中，对于高效率、高电源密度和稳健性的需求。

商品特性

业界成本最低的12位A - ADC - 超小型X2QFN封装：2mm×1.5mm
高集成度
4个单端或2个差分输入成就了TLA2024业界最高通道密度ADC（每个通道 0.75mm²）
PGA（仅限TLA2022 and TLA2024）
电压基准
振荡器
低电流消耗：150μA
宽电源电压范围：2V至5.5V
可编程数据速率：128SPS至3.3kSPS
I²C兼容接口
支持标准模式和快速模式
三个引脚可选I²C地址
工作温度范围：-40℃至 +85℃

应用领域

个人电子产品
- 电视、平板电脑、手机
- 可穿戴设备
- 无人机、玩具
- 家用电器和厨房电器
楼宇自动化
- HVAC、烟雾探测器
- 电池电压和电流监控
- 温度感应
- 电池供电、便携式仪表

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	3.3kHz
	通道数	1
	工作电压	2V~5.5V
	接口类型	I2C
	差分输入	否
	积分非线性	1LSB
	工作温度	-40℃~+85℃
