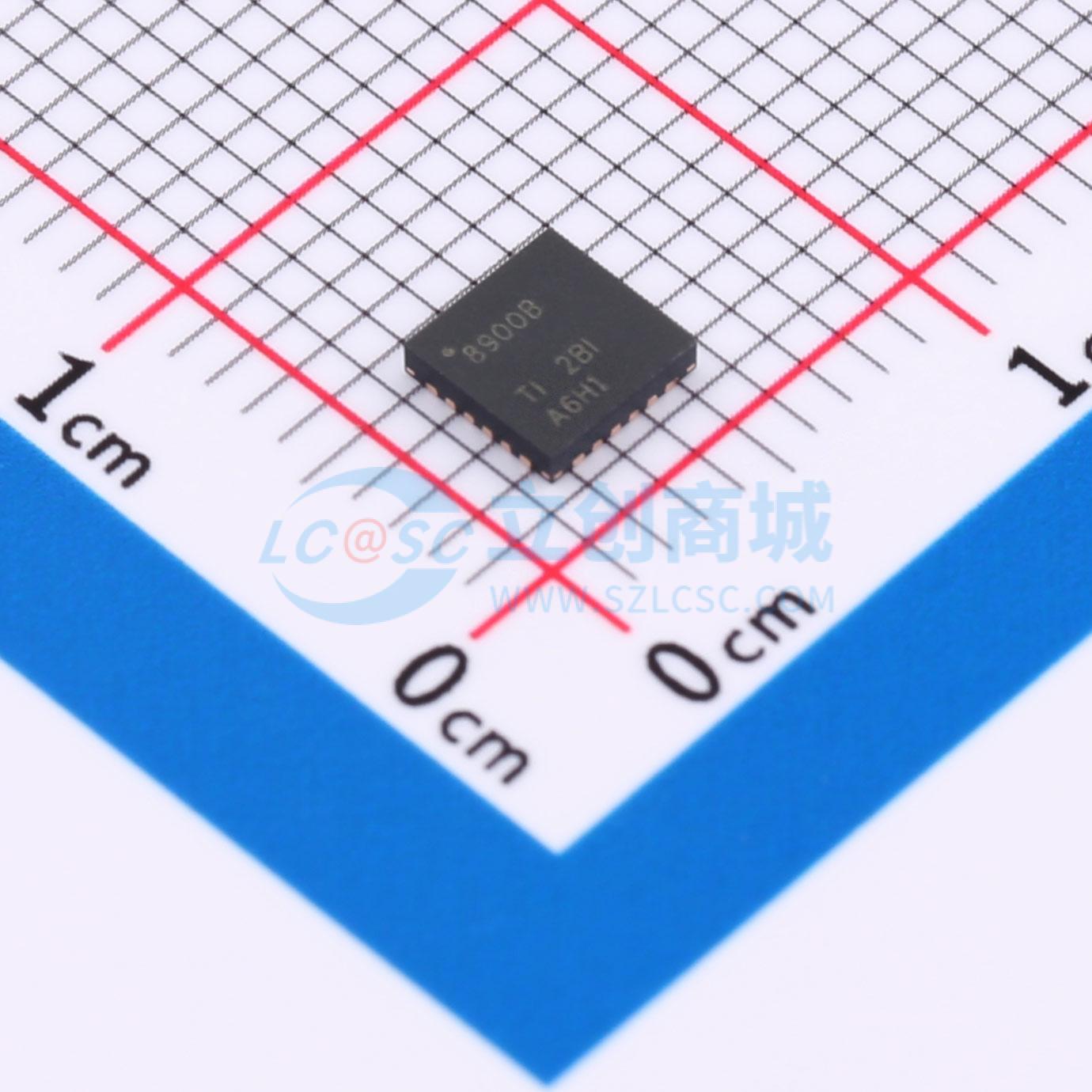

温馨提醒：图片仅供参考，商品以实物为准

ADS8900BRGER

20位具有集成式基准缓冲器和增强性能的高速SAR ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS8900B 具有内部 VREF 缓冲器、内部 LDO 和增强型 SPI 的 20 位 1MSPS 单通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADS8900BRGER
商品编号: C2670006
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.066667克(g)

商品参数

商品概述

ADS8900B、ADS8902B 和 ADS8904B (ADS890xB) 属于引脚对引脚兼容的高速、单通道、高精度、基于 20 位逐次逼近型寄存器 (SAR) 的模数转换器 (ADCs) 系列，且带有集成式基准缓冲器和集成式低压差稳压器 (LDO)。该器件系列包括 ADS891xB（18 位）和 ADS892xB（16 位）这两种分辨率型号。借助 TI 的增强型 SPI 特性，ADS89xxB 提高模拟性能，同时保持高分辨率数据传输。增强型 SPI 支持 ADS89xxB 以较低时钟速度实现高吞吐量，从而简化板布局并降低系统成本。增强型 SPI 也简化了主机对数据的计时，从而使其成为包含 FPGA、DSP 的应用的理想选择。ADS89xxB 兼容标准 SPI 接口。 ADS89xxB 具有内部数据奇偶校验功能，可以将其附加到 ADC 数据输出。主机使用奇偶校验位进行的 ADC 数据验证提高了系统可靠性。

商品特性

分辨率：20 位
无延迟输出的高采样率：ADS8900B：1MSPS；ADS8902B：500kSPS；ADS8904B：250kSPS
集成 LDO 支持低功耗单电源运行
无压降的低功耗基准缓冲器
出色的交流和直流性能：SNR：104.5dB，THD：–125dB；DNL：±0.2ppm、20 位、无丢失码；INL：±1ppm
宽输入范围：单极差分输入范围：±VREF，VREF 输入范围：2.5V 至 5V
增强型 SPI 数字接口：接口 SCLK：1MSPS 时为 22MHz，可配置的数据奇偶校验输出
扩展温度范围：-40°C 至 +125°C
小型封装：4mm×4mm 超薄四方扁平无引线 (VQFN) 封装

应用领域

测试和测量
医疗成像
高精度、高速数据采集

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	20位
	采样率	1MHz
	通道数	1
	工作电压	3V~5.5V；1.65V~5.5V
	接口类型	SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	104.5dB
	时钟/振荡器	内置
	时钟频率(fc)	22MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	40uA
