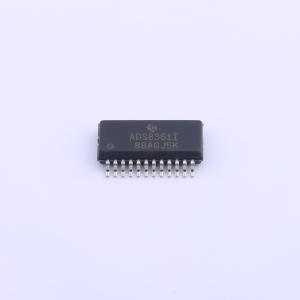

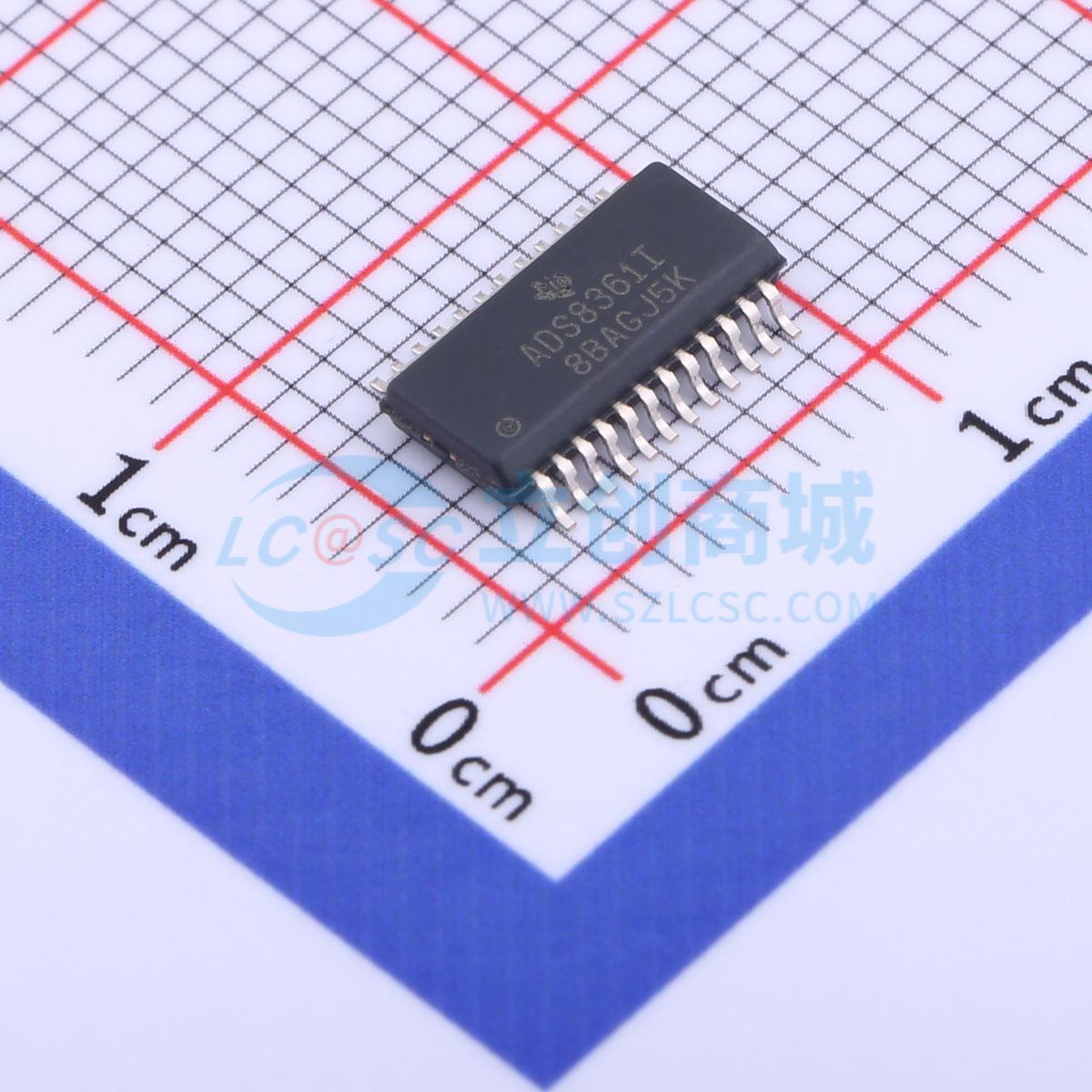

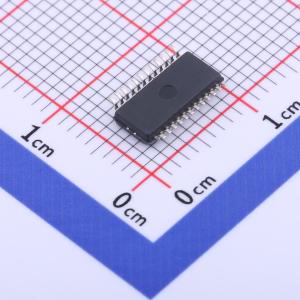

ADS8361IDBQR
双路、500ksps、16bit 、2+2通道、同步采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8361 16 位 500 kSPS 双路 ADC，4 通道，串行输出
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8361IDBQR
- 商品编号
- C2670010
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500kHz | |
| 通道数 | 4 | |
| 工作电压 | 4.75V~5.25V；2.7V~3.6V | |
| 接口类型 | 串行 | |
| 差分输入 | 是 | |
| 积分非线性 | 8LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 83dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 10MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 20ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 1uA |
商品概述
ADS8361是一款双路、16位、500kSPS的模数（A/D）转换器，具有四个全差分输入通道，分为两对，可实现高速、同步信号采集。采样保持放大器的输入为全差分，并以差分形式连接到A/D转换器的输入。这在50kHz时可提供高达80dB的出色共模抑制比，在高噪声环境中尤为重要。 ADS8361提供高速双串行接口和控制输入，以减少软件开销。每个通道的输出数据为16位字。ADS8361采用SSOP - 24和QFN - 32（5x5）封装，工作温度范围为 - 40°C至 + 125°C。
商品特性
- 2个同步16位DAC
- 4个全差分输入通道
- 每通道2μs吞吐量
- 四个通道总吞吐量4μs
- 低功耗：150mW
- 内部基准
- 灵活的串行接口
- 是12位ADS7861的16位升级版
- 与ADS7861引脚兼容
- 工作温度范围： - 40°C至 + 125°C
应用领域
- 电机控制
- 多轴定位系统
- 三相功率控制
