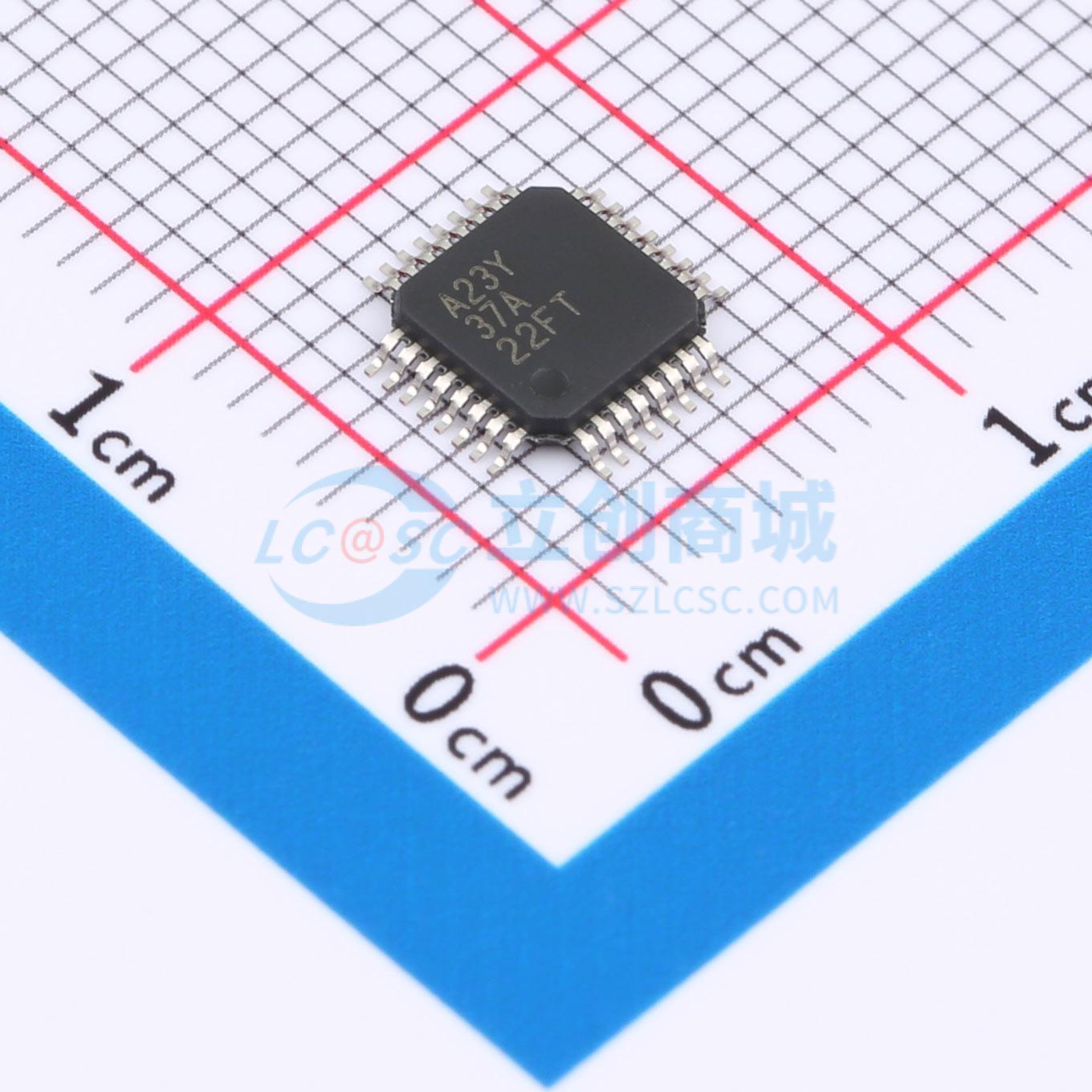

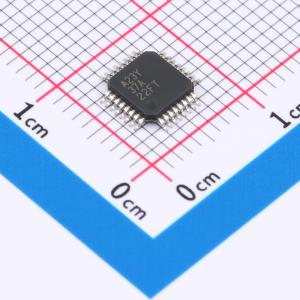

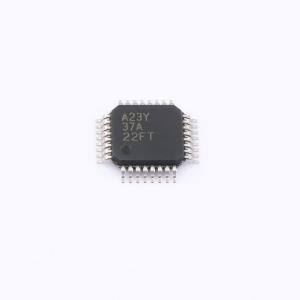

ADS8323Y/250
16bit 、500kSPS、微功耗采样模数转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADS8323 伪双极 16 位 500kSPS CMOS 模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8323Y/250
- 商品编号
- C2670011
- 商品封装
- TQFP-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.136667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 500kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | 并口 | |
| 差分输入 | 是 | |
| 积分非线性 | 8LSB | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 81dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 10MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 17mA | |
| 功能特性 | - | |
| 微分非线性 | 3LSB |
商品概述
ADS8323是一款16位、500kSPS的模数转换器（ADC），内置2.5V基准电压，集成带有固有采样保持功能、基于电容的16位逐次逼近寄存器（SAR）ADC，支持全16位接口或8位可选接口，8位模式下数据可通过两次读取周期读出，采用TQFP-32封装，工作温度范围为-40℃~+85℃。
商品特性
- 高速并行接口
- 采样速率为500kSPS
- 低功耗，500kSPS工况下功耗为85mW
- 支持双极性输入范围
- 采用TQFP-32封装
- 内置2.5V基准电压
- 集成自带采样保持功能的逐次逼近寄存器ADC
- 接口可选择16位模式或8位模式
应用领域
- 高速数据采集
- 光功率监测
- 电机控制
- 自动测试设备（ATE）
