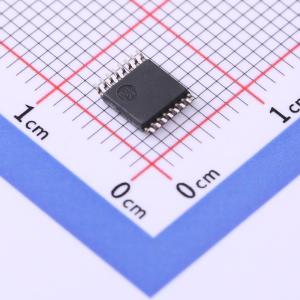

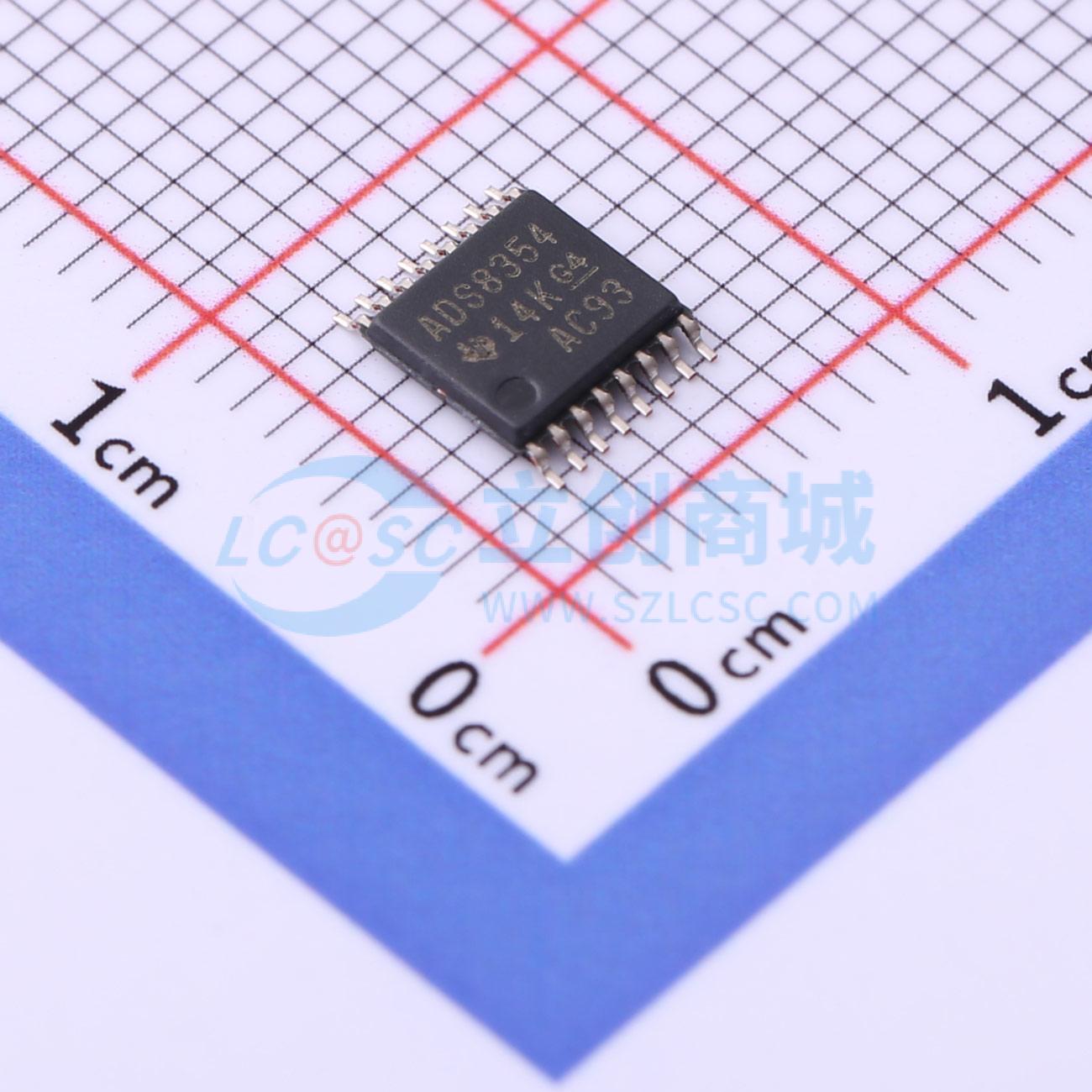

温馨提醒：图片仅供参考，商品以实物为准

ADS8354IPWR

描述: ADS8354 双路 700kSPS 16 位、同步采样 SAR 模数转换器 (ADC)
品牌名称: TI(德州仪器)
商品型号: ADS8354IPWR
商品编号: C2670008
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

商品概述

ADS8354、ADS7854 和 ADS7254 均属于引脚兼容的双路高速同步采样模数转换器(ADC) 产品系列，支持全差分模拟输入。每个器件均包含两个可独立编程的基准电压源，可用于系统级的增益校准。并且配有一个可在宽电源供电范围内运行的灵活串行接口，从而轻松实现与多种主机控制器的通信。该系列器件支持两种低功耗模式，可针对给定输出优化功耗。所有器件都在扩展工业温度范围（ -40°C 至 +125°C ）内完全额定运行，并且采用引脚兼容的 WQFN-16 (3mm × 3mm) 和 TSSOP-16 封装。

商品特性

16 位、14 位和 12 位引脚兼容系列
双通道同步采样
支持全差分输入
高速：ADS8354：16 位，700kSPS；ADS7854：14 位，1MSPS；ADS7254：12 位，1MSPS
出色的直流性能：ADS8354: 16 位丢码率(NMC) 差分非线性(DNL)，±2.5 最低有效位(LSB)，最大积分非线性(INL)；ADS7854：14 位 NMC DNL，±1.5 LSB，最大 INL；ADS7254：12 位 NMC DNL，±1 LSB，最大 INL
出色的交流性能：ADS8354：93dB 信噪比(SNR)，-100dB 总谐波失真(THD)；ADS7854：88dB SNR，-95dB THD；ADS7254：72dB SNR，–90dB THD
双路、可编程和经缓冲的 2.5V 内部基准电压
在 -40°C 至 125°C 的扩展工业温度范围内完全额定运行
小封装尺寸：16 引脚超薄型四方扁平无引线(WQFN) 封装 (3mm×3mm) 和 16 引脚薄型小外形尺寸(TSSOP) 封装

应用领域

电机控制：使用编码器进行位置测量
光纤网络：掺铒光纤放大器(EDFA) 增益控制环路
保护中继器
电源质量测量
三相电源控制
可编程逻辑控制器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	700kHz
	通道数	2
	工作电压	5V~5.5V

	属性	参数值
	接口类型	串行
	差分输入	-
	积分非线性	2.5LSB
	工作温度	-40℃~+125℃
