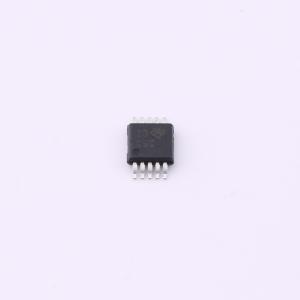

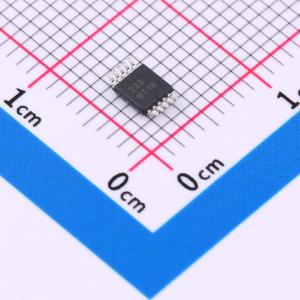

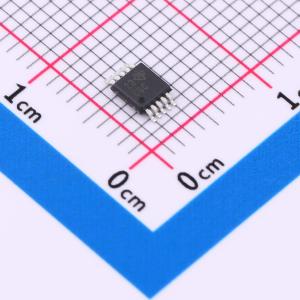

ADS8318IDGST
逐次逼近寄存器型模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS8318 16 位、单极差分输入、500kSPS 串行输出、4.5V 至 5.5V 微功耗采样 ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8318IDGST
- 商品编号
- C2669805
- 商品封装
- VSSOP-10-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1.5LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 95.2dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 300nA |
商品概述
ADS8318是一款16位、500 ksps的模数转换器。它使用2.048 V至5.5 V的外部参考电压工作。该器件包含一个基于电容的逐次逼近寄存器(SAR)模数转换器,具有内置的采样保持功能。 该器件包含一个50 MHz的SPI兼容串行接口。该接口设计用于支持多个器件的菊花链连接或级联。此外,忙指示信号便于与数字主机同步。 ADS8318单极性差分输入范围支持-Vref至+Vref的差分输入摆幅,共模电压为+Vref/2。 器件针对极低功耗运行进行了优化,功耗与速度直接成比例。这一特性使其适用于低速应用。 它提供10引脚MSOP和SON封装。 ADS8318是一款高速、低功耗、使用外部参考电压的逐次逼近寄存器(SAR)模数转换器(ADC)。其架构基于电荷再分配,本身包含采样/保持功能。 ADS8318是单通道器件。模拟输入通过两个输入引脚提供:+IN和-IN。启动转换时,这些引脚上的差分输入会在内部电容阵列上采样。转换进行时,+IN和-IN输入均与任何内部功能断开连接。 ADS8318有一个用于运行转换的内部时钟,因此转换需要固定的时间。转换完成后,器件将采样电容重新连接到+IN和-IN引脚,器件进入采集阶段。在此阶段,器件进入低功耗状态,可读取转换数据。 器件的数字输出采用SPI兼容格式。它可轻松与微处理器、DSP或FPGA接口。 这是一款引脚数较少的器件;不过,它为接口提供了六种不同的选项。大致可分为CS模式(三线或四线接口)和菊花链模式。在这两种模式下,都可以选择有无忙指示信号,忙指示信号是位于16位串行数据之前的一位。
商品特性
- 500 kHz采样率
- 16位分辨率
- 全速零延迟
- 单极性、差分输入,范围:-Vref至Vref
- 支持菊花链选项的SPI兼容串行接口
- 输入频率为10 kHz时,典型信噪比95.2 dB
- 输入频率为10 kHz时,典型总谐波失真-108 dB
- 最大积分非线性±1.0 LSB
- 最大微分非线性±0.75 LSB
- 低功耗:500 ksps时典型值为18 mW
- 功耗与速度线性成比例:每100 ksps为3.6 mW
- 低功耗状态下的功耗:典型值为0.25 μW
- 10引脚MSOP和SON封装
应用领域
- 电池供电设备
- 数据采集系统
- 仪器仪表和过程控制
- 医疗电子
- 光网络
