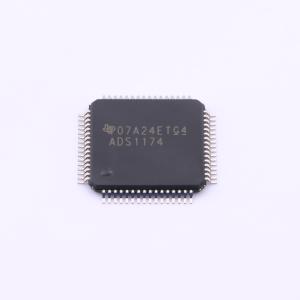

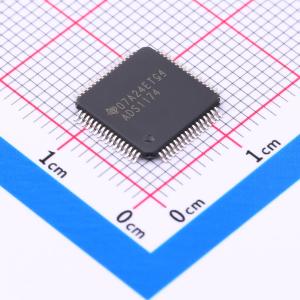

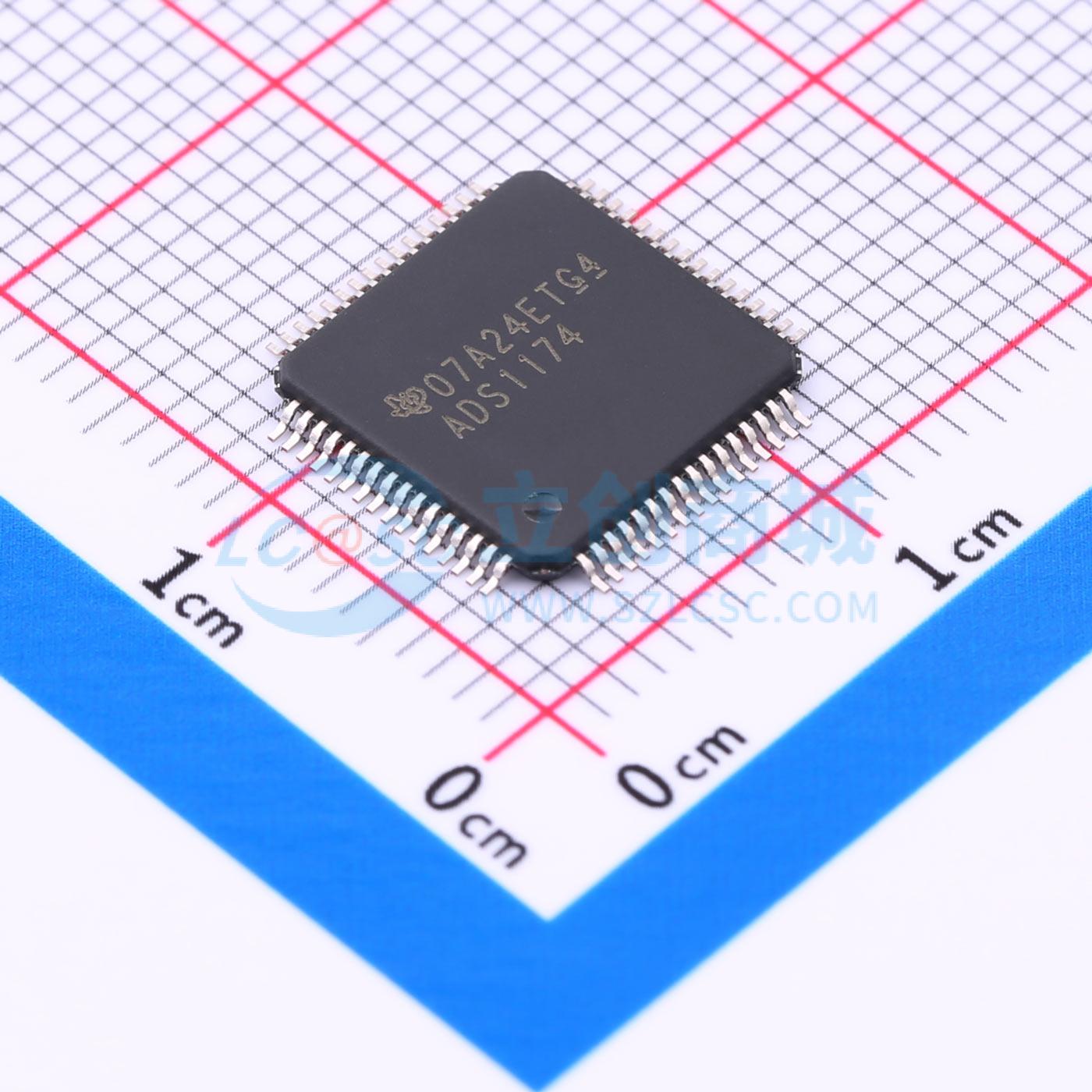

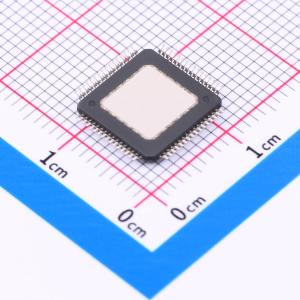

温馨提醒：图片仅供参考，商品以实物为准
ADS1174IPAPT
四通道/八通道，同时采样，16位模数转换器
- 描述
- ADS1174 四路 16 位同步采样模数转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS1174IPAPT
- 商品编号
- C2669793
- 商品封装
- HTQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 52.734kHz | |
| 通道数 | 4 | |
| 工作电压 | 5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 97dB | |
| 时钟频率(fc) | 27MHz | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 10.547kHz；52.734kHz | |
| 静态电流 | 1uA |
商品概述
ADS1174（四路）和 ADS1178（八路）是多通道 delta-sigma（ΔΣ）模数转换器（ADC），数据速率高达 52k 采样每秒（SPS），可对四个和八个通道进行同步采样。这些器件采用相同的封装，并且与高性能 24 位 ADS1274 和 ADS1278 兼容，允许直接升级。 delta-sigma 架构提供近乎理想的 16 位交流性能（97dB 信噪比、–105dB 总谐波失真、1LSB 线性度），同时具备 0.005dB 通带纹波和线性相位响应。 高阶斩波稳定调制器实现了极低的漂移（2μV/°C 失调、2ppm/°C 增益）和低噪声（1LSBPP）。片上有限脉冲响应（FIR）滤波器可提供高达奈奎斯特速率 90% 的可用信号带宽，阻带衰减达 100dB，同时抑制调制器和信号的带外噪声。 两种工作模式可实现速度和功耗的优化：高速模式（52kSPS 时每通道 31mW）和低功耗模式（10kSPS 时每通道 7mW）。 SYNC 输入控制引脚可启动器件转换，并使其与外部事件同步。支持 SPI 和帧同步串行接口。该器件在扩展工业温度范围（-40°C 至 +105°C）内完全达标，采用 HTQFP-64 封装。
商品特性
- 同时采样四个/八个通道
- 可选工作模式：
- 高速：52kSPS 数据速率，每通道 31mW
- 低功耗：10kSPS 数据速率，每通道 7mW
- 交流性能：25kHz 带宽，97dB 信噪比，–105dB 总谐波失真
- 直流性能：2μV/°C 失调漂移，2ppm/°C 增益漂移
- 数字滤波器：线性相位响应
- 通带纹波：±0.005dB
- 阻带衰减：100dB
- 可选 SPI 或帧同步串行接口
- 简单的引脚驱动控制
- 低采样孔径误差
- 工作温度范围：-40°C 至 +105°C
- 模拟电源：5V
- I/O 电源：1.8V 至 3.3V
- 数字内核电源：1.8V
应用领域
- 三相功率监测器
- 除颤器和心电图监测仪
- 科里奥利流量计
- 振动/模态分析
