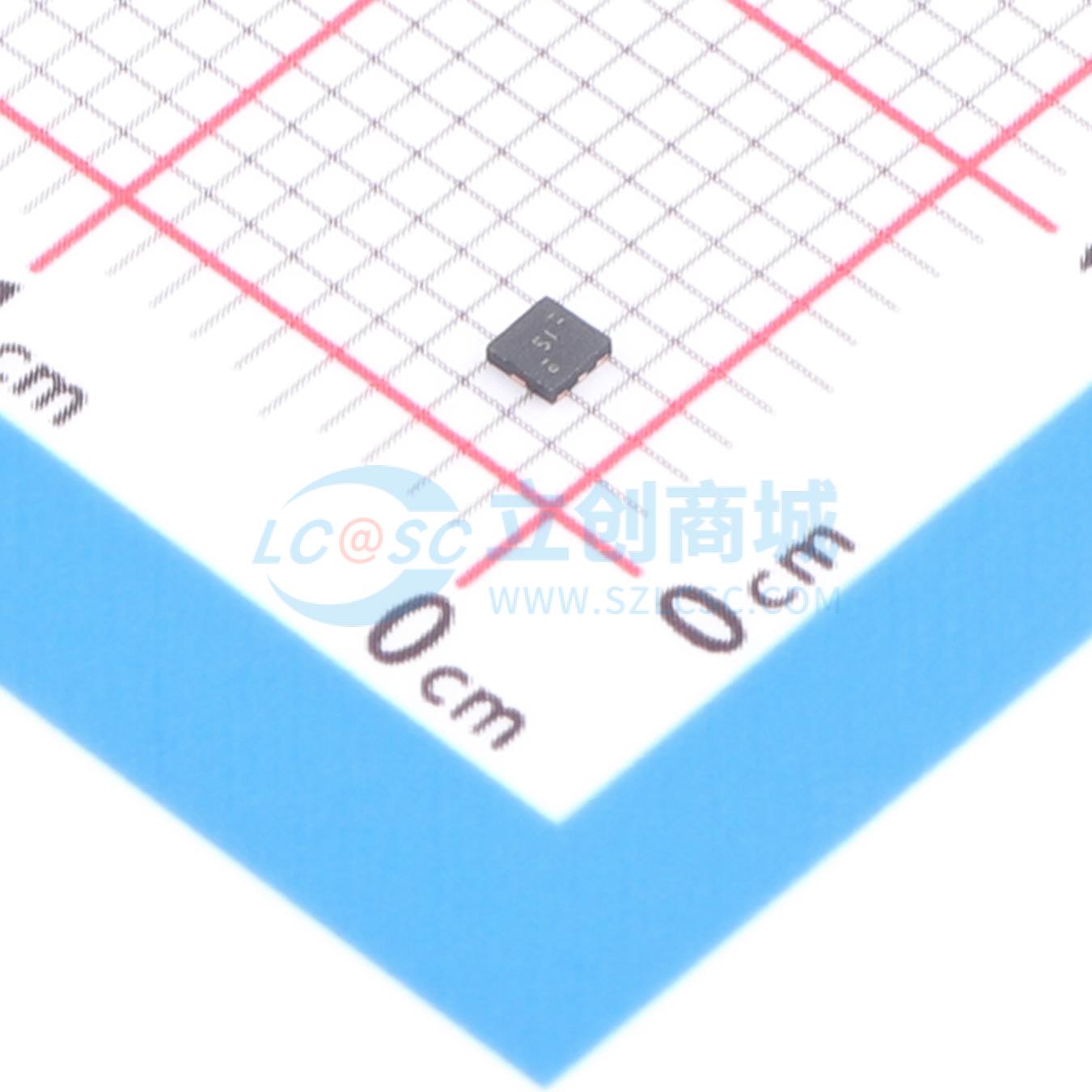

温馨提醒：图片仅供参考，商品以实物为准
ADS7056IRUGR
ADS7056超低功耗、超小尺寸14位高速SAR ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS7056 具有 SPI 的 14 位 2.5MSPS 超低功耗、超小型 SAR ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7056IRUGR
- 商品编号
- C2669798
- 商品封装
- X2-QFN-8(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 2.5MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.35V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 74.9dB | |
| 时钟频率(fc) | 60MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 1.75ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 20nA |
商品概述
ADS7056 是一款14 位2.5MSPS 模数转换器(ADC)。该器件包含一个基于电容器的逐次逼近型寄存器(SAR) ADC，该ADC 支持宽模拟输入电压范围（对于AVDD 为0V，对于AVDD 范围为2.35V 至3.6V）。 串行外设接口(SPI) 兼容串口由CS 和SCLK 信号控制。输入信号在CS下降沿进行采样，SCLK 用于转换和串行数据输出。该器件支持宽数字电源范围（1.65V至3.6V），可直接连接到各种主机控制器。ADS7056的标称DVDD 范围（1.65V 至1.95V）符合JESD8-7A 标准。 ADS7056 采用8 引脚微型X2QFN 封装，可以在扩展的工业温度范围（-40°C 至 +125°C）内正常工作。该器件尺寸微小且功耗极低，非常适合空间受限类电池供电的应用。
商品特性
- 2.5MSPS 吞吐量
- 超小尺寸SAR ADC：2.25mm² 尺寸的X2QFN-8 封装
- 宽工作电压范围：AVDD：2.35V 至3.6V；DVDD：1.65V 至3.6V（与AVDD 无关）
- 温度范围：-40°C 至 +125°C
- 单极输入范围：0V 至AVDD
- 出色的性能：14 位NMC DNL，±2 LSB INL；74.5dB SINAD (2kHz)；73.7dB SINAD (1MHz)
- 超低功耗：2.5MSPS 下为3.5mW (3.3V AVDD)；100kSPS 下为158μW (3.3V AVDD)
- 集成偏移校准与SPI 兼容的串行接口：60MHz符合JESD8-7A 标准的数字I/O
应用领域
- 声纳接收器
- 光线路卡和模块
- 热成像
- 超声波流量计
- 电机控制
- 手持无线电
- 环境传感
- 烟火检测
