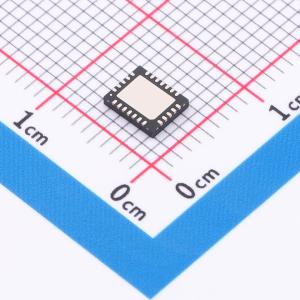

温馨提醒：图片仅供参考，商品以实物为准
PCM1870RHFR
16位低功耗立体声音频ADC，带麦克风偏置和麦克风放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PCM1870 采用麦克风偏置、ALC、音效和陷波滤波器的 90dB SNR 低功耗立体声音频 ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCM1870RHFR
- 商品编号
- C2667185
- 商品封装
- VQFN-24(4x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 2 | |
| 工作电压 | 1.71V~3.6V | |
| 接口类型 | SPI；I2C |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型参数/描述 | 音频ADC | |
| 工作温度 | -40℃~+85℃ | |
| 采样率 | 50000Hz | |
| 静态电流 | 10uA |
商品概述
一款专为便携式数字音频应用设计的低功耗立体声 ADC，具备线路输入放大器、升压放大器、麦克风偏置、可编程增益控制、音效和自动电平控制 (ALC) 功能。它提供 24-QFN (4 mm × 5 mm) 和 24-DSBGA (2.49 mm × 3.49 mm) 封装，可节省电路板空间。该 ADC 支持右对齐、左对齐、I²S 和 DSP 格式，便于与音频 DSP 和编码器芯片接口。支持高达 50 kHz 的采样率。用户可通过 2 线或 3 线串行控制端口访问可编程功能。
商品特性
- 模拟前端：
- 带多路复用器的立体声单端输入
- 单声道差分输入
- 立体声可编程增益放大器
- 麦克风升压放大器和偏置
- 模拟性能动态范围：90 dB
- 电源电压：
- 数字 I/O 部分：1.71 V 至 3.6 V
- 数字核心部分：1.71 V 至 3.6 V
- 模拟部分：2.4 V 至 3.6 V
- 低功耗：
- 录音模式下，1.8/2.4 V、48 kHz、立体声时为 13 mW
- 录音模式下，1.8/2.4 V、8 kHz、单声道时为 5.3 mW
- 全功率关断模式下为 3.3 μW
- 采样频率：5 kHz 至 50 kHz
- 无需 PLL，通过单时钟输入实现录音操作的自动电平控制
- 系统时钟：通用音频时钟 (256 fS/384 fS)，12/24、13/26、13.5/27、19.2/38.4、19.68/39.36 MHz
- 2 (I²C) 线或 3 (SPI) 线串行控制
- 通过寄存器控制实现可编程功能：
- 数字软静音
- 各模块的上电/关断控制
- 模拟输入增益范围为 30 dB 至 -12 dB
- 麦克风输入 0/12/20 dB 升压
- ALC 参数设置
- 三频段音调控制和 3D 音效
- 高通滤波器和两级陷波滤波器
- 爆音降噪电路
- 封装：
- 24-QFN (4 mm × 5 mm)
- 24-DSBGA (2.49 mm × 3.49 mm)
- 工作温度范围：-40℃ 至 85℃
应用领域
- 便携式音频播放器、手机
- 摄像机、数码静态电影相机
- PMP/DMB、语音记录仪
