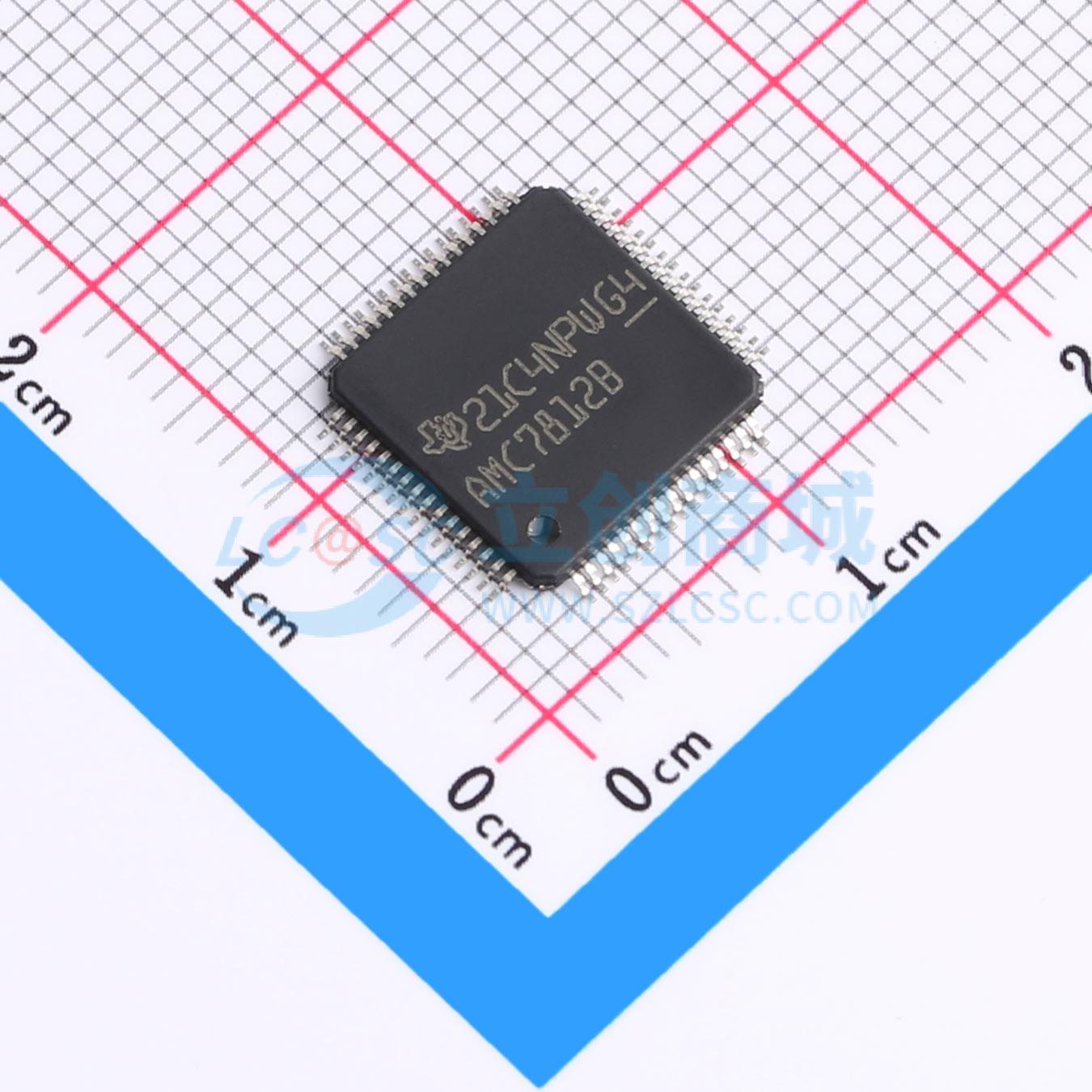

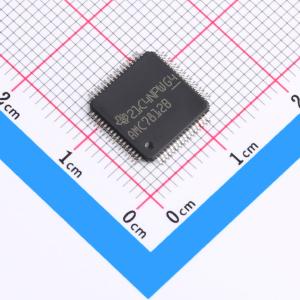

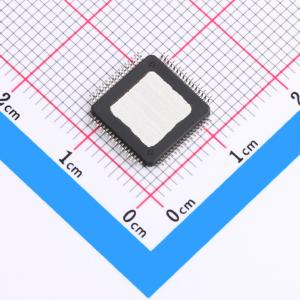

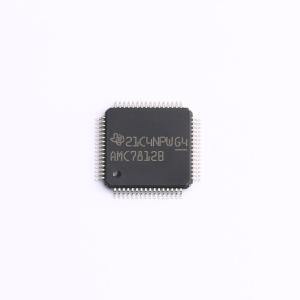

温馨提醒：图片仅供参考，商品以实物为准
AMC7812BSPAPR
具有多通道模数转换器 (ADC)，数模转换器 (DAC)和温度传感器的模拟监视和控制解决方案
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMC7812B 用于模拟监控和控制的集成多通道 ADC 和 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC7812BSPAPR
- 商品编号
- C2667221
- 商品封装
- HTQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 12 | |
| 通道数 | 16 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | I2C；SPI | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 基准电压源 | 外置；内置 | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 10ppm/℃ | |
| 数据速率 | 50MHz | |
| 采样率 | 500kHz | |
| 积分非线性 | 1LSB；1.25LSB |
商品概述
AMC7812B是一款完整的模拟监视和控制解决方案，包括一个16通道，12位模数转换器(ADC)，十二个12位数模转换器(DAC)，8个通用输入输出(GPIO)，以及两个远程和一个本地温度传感器通道。 此器件具有一个内部 +2.5V基准，可将DAC输出电压配置在0V至 +5V或0V至 +12.5V的范围内。也可使用一个外部基准。典型功率耗散为95mW。AMC7812B非常适合于电路板空间、尺寸和低功耗都十分关键的多通道应用。 此器件采用QFN - 64或HTQFP - 64封装，在 -40°C至 +105°C的温度范围内完全额定运行，并且在 -40°C至 +125°C的完全温度范围内可用。
商品特性
- 具有可编程输出的12个12位DAC：0V至5V，0V至12.5V，DAC关断至用户定义电平
- 具有16个输入的12位，500每秒千次采样(kSPS) ADC：16个单端或两个差分 ±12个单端
- 两个远程温度传感器：±2°C精度， -40°C至 ±150°C
- 一个内部温度传感器：±2.5°C精度， -40°C至 ±125°C范围
- 外输入警报
- 2.5V内部基准
- 八个通用输入和输出可配置
- 兼容I²C和SPI接口，此接口具有5V和3V逻辑电平
- 省电模式
- 宽工作温度范围： -40°C至 ±125°C
- 小型封装：9mm × 9mm四方扁平无引线(QFN) - 64，和10mm × 10mm带散热片薄型四方扁平封装(HTQFP) - 64
应用领域
- 基站中的射频(RF)功率放大器控制
- 测试和测量
- 工业控制
- 普通模拟监视和控制
