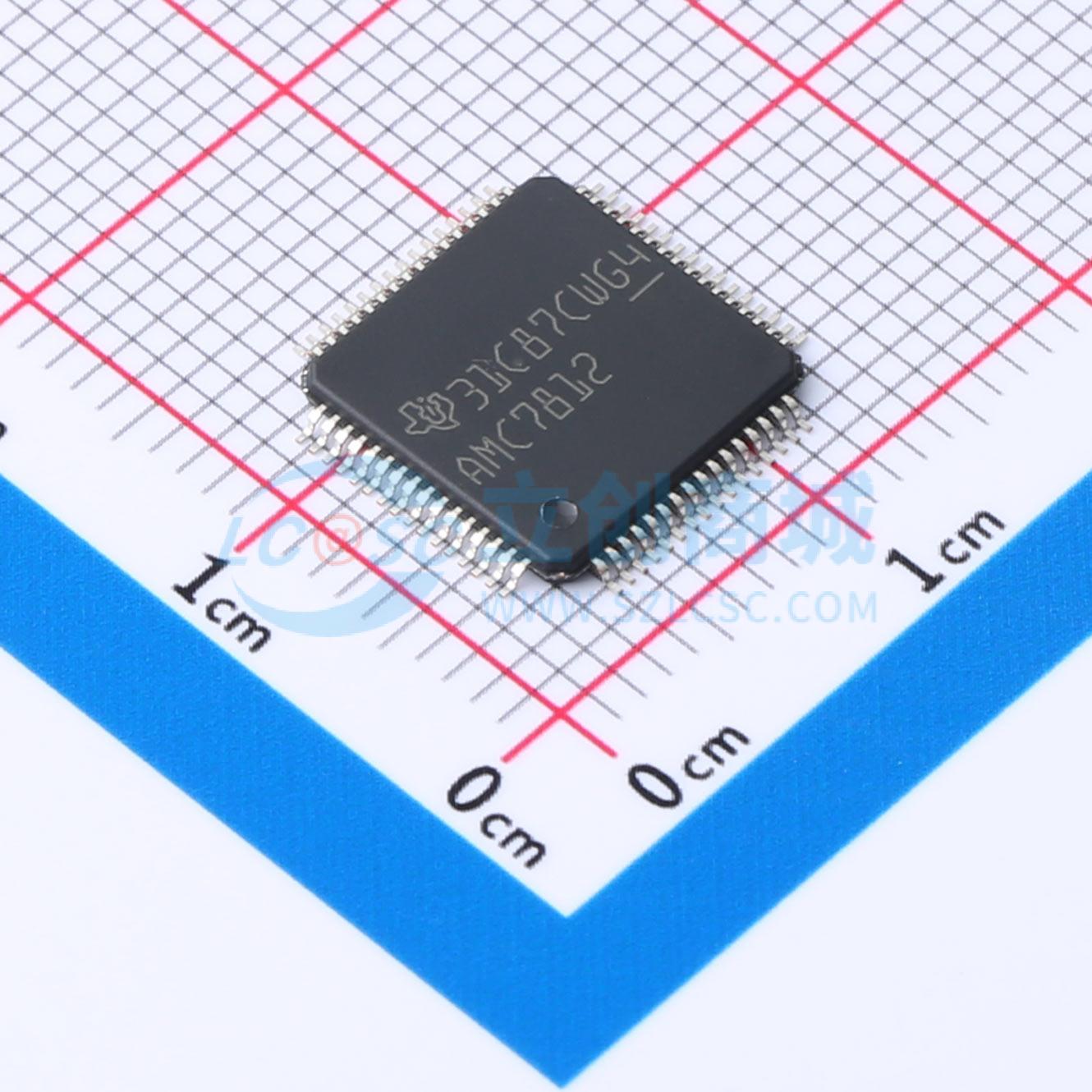

温馨提醒：图片仅供参考，商品以实物为准

AMC7812SPAPR

具有多通道模数转换器 (ADC)，数模转换器 (DAC) 和温度传感器的 12 位模拟监视和控制解决方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC7812 具有多通道 ADC、DAC 和温度传感器的 12 位模拟监视和控制解决方案
品牌名称: TI(德州仪器)
商品型号: AMC7812SPAPR
商品编号: C2667259
商品封装: HTQFP-64(10x10)
包装方式: 编带
商品毛重: 0.833克(g)

商品参数

商品概述

AMC7812是一款完整的模拟监视和控制解决方案，包括一个16通道，12位模数转换器(ADC)，十二个12位数模转换器(DAC)，8个通用输入输出(GPIO)，和两个远程/一个本地温度传感器通道。 AMC7812有一个可将DAC输出电压配置在0V至 +5V或0V至 +12.5V范围之内的 +2.5V内部基准。也可使用一个外部基准。典型功率耗散为95mW。AMC7812非常适合于主板空间、尺寸和低功耗都十分关键的多通道应用。 AMC7812采用64引线QFN封装或者HTQFP - 64封装，并且额定温度范围介于 -40°C至 +105°C之间。

商品特性

具有可编程输出的12个12位DAC：0V至5V，0V至12.5V
DAC关断至用户定义电平
具有16个输入的12位，500kSPS ADC：16个单端或两个差分 +12个单端
两个远程温度传感器：-40°C至 ±150°C，±2°C精度
一个内部温度传感器：-40°C至 ±125°C，±2.5°C精度
范围外输入警报
2.5V内部基准
8个通用输入/输出
可配置I²C兼容SPI接口
省电模式
宽温度范围：-40°C至 ±105°C
小型封装：9mm x 9mm四方扁平无引线(QFN)-64封装，和10mm x 10mm散热薄型四方扁平(HTQFP)-64封装

应用领域

基站中的射频(RF)功率放大器控制
测试和测量
工业控制
普通模拟监视和控制

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	12
	通道数	16
	工作电压	2.7V~5.5V
	接口类型	SPI；I2C
	工作温度	-40℃~+105℃

	属性	参数值
	基准电压源	外置；内置
	基准电压值	2.5V
	基准电压源温漂	10ppm/℃
	数据速率	50MHz
	采样率	500kHz
	积分非线性	1LSB
