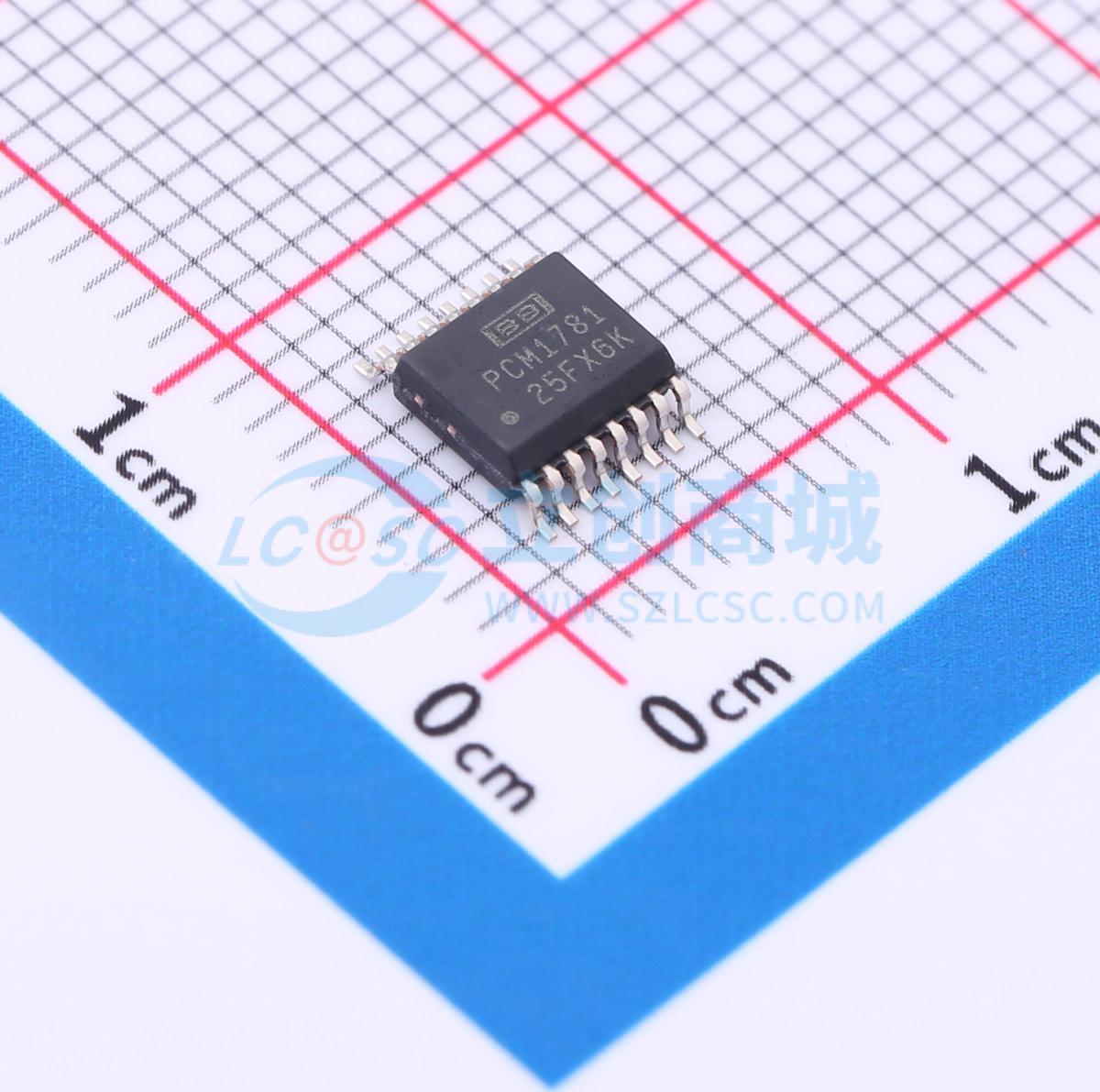

PCM1781DBQR

PCM1780/81/82是一款CMOS单片集成电路，在小型16引脚SSOP封装中集成了立体声数模转换器和支持电路。数据转换器采用德州仪器（TI）的增强型多级delta-sigma架构，实现了出色的动态性能，并提高了对时钟抖动的耐受性。PCM1780/81/82支持16位至24位的行业标准音频数据格式，便于与音频DSP和解码器芯片接口。支持高达200 kHz的采样率。PCM1780/82通过三线串行控制端口提供全套用户可编程功能，支持寄存器写入功能。PCM1781通过四个控制引脚提供部分用户可编程功能。PCM1780与PCM1680（8通道DAC）引脚兼容。

• 24位分辨率模拟性能（VCC = 5 V）：
  • 动态范围：106 dB
  • 信噪比（SNR）：典型值106 dB
  • 总谐波失真加噪声（THD + N）：典型值0.002%
  • 满量程输出：典型值3.9 Vp-p
• 4倍/8倍过采样数字滤波器：
  • 阻带衰减：-50 dB
  • 通带波纹：±0.04 dB
• 采样频率：5 kHz至200 kHz
• 系统时钟：128 fS、192 fS、256 fS、384 fS、512 fS、768 fS、1152 fS
• 具备自动检测软件控制（PCM1780、PCM1782）：
  • 支持16位、18位、20位和24位音频数据
  • 数据格式：右对齐、I2S和左对齐
  • 数字衰减：模式可选
    • 0 dB至–63 dB，步长0.5 dB
    • 0 dB至–100 dB，步长1 dB
  • 数字去加重
  • 数字滤波器滚降：陡峭或缓慢
  • 软静音
  • 每个输出的零标志
  • 漏极开路输出零标志（PCM1782）
• 硬件控制（PCM1781）：
  • I2S和16位字长，右对齐
  • 数字去加重
  • 软静音
  • 左/右声道公共输出的零标志
• 电源：5 V单电源
• 小型16引脚SSOP封装（150 mil），与PCM1680引脚兼容

• 音频/视频（A/V）接收器
• DVD影碟机
• 高端个人电脑（PC）的DVD附加卡
• DVD音频播放器
• 高清电视（HDTV）接收器
• 汽车音响系统
• 其他需要24位音频的应用
