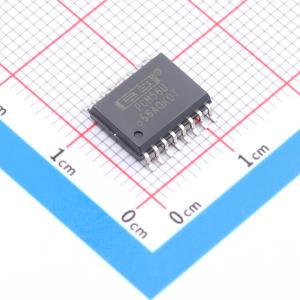

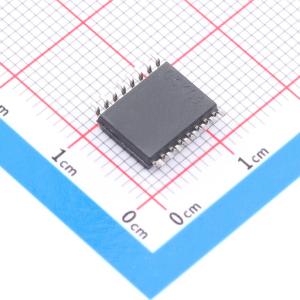

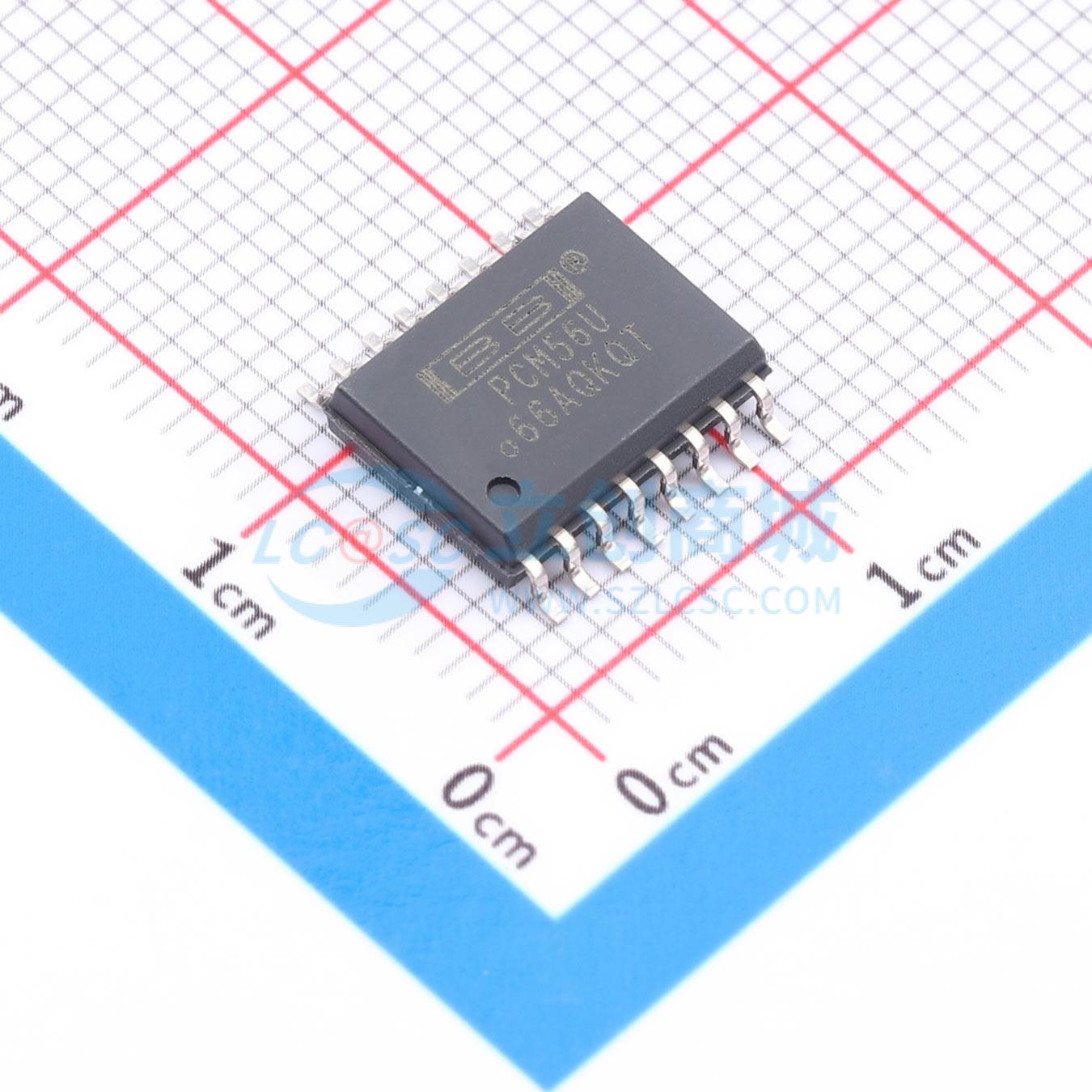

PCM56U/1K
PCM56U 16位单片数字-模拟转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCM56 串行输入 16 位单片数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PCM56U/1K
- 商品编号
- C2667216
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 16 | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~13.2V | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 芯片类型参数/描述 | 音频解码器 | |
| 工作温度 | -25℃~+70℃ | |
| 基准电压源 | 内置 | |
| 数据速率 | 10MHz | |
| 静态电流 | 27mA |
商品概述
PCM56是一款先进的、完全单调的数模转换器，专为数字音频应用而设计并制定规格。该器件采用超稳定的镍铬（NiCr）薄膜电阻，可在长时间和整个工作温度范围内提供单调性、低失真和低差分线性误差（尤其是在双极性零点附近）。
商品特性
- G 串行输入
- 最大总谐波失真（THD）为 -92dB：满量程（FS）输入，K 级
- 最大总谐波失真（THD）为 -74dB：-20dB 输入，K 级
- 96dB 动态范围
- 无需外部组件
- 16 位分辨率
- 典型 15 位单调性
- 典型差分线性误差为满量程（FSR）的 0.001%
- 典型建立时间为 1.5μs：电压输出
- ±3V 或 ±1mA 音频输出
- 符合 EIAJ STC - 007 标准
- 工作电源电压范围为 ±5V 至 ±12V
- 引脚排列允许选择电流输出（lOUT）
- 塑料双列直插式封装（DIP）或小外形集成电路封装（SOIC）
