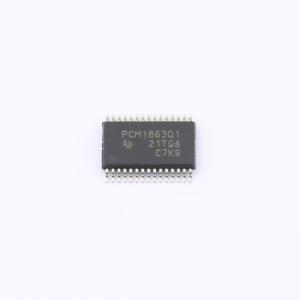

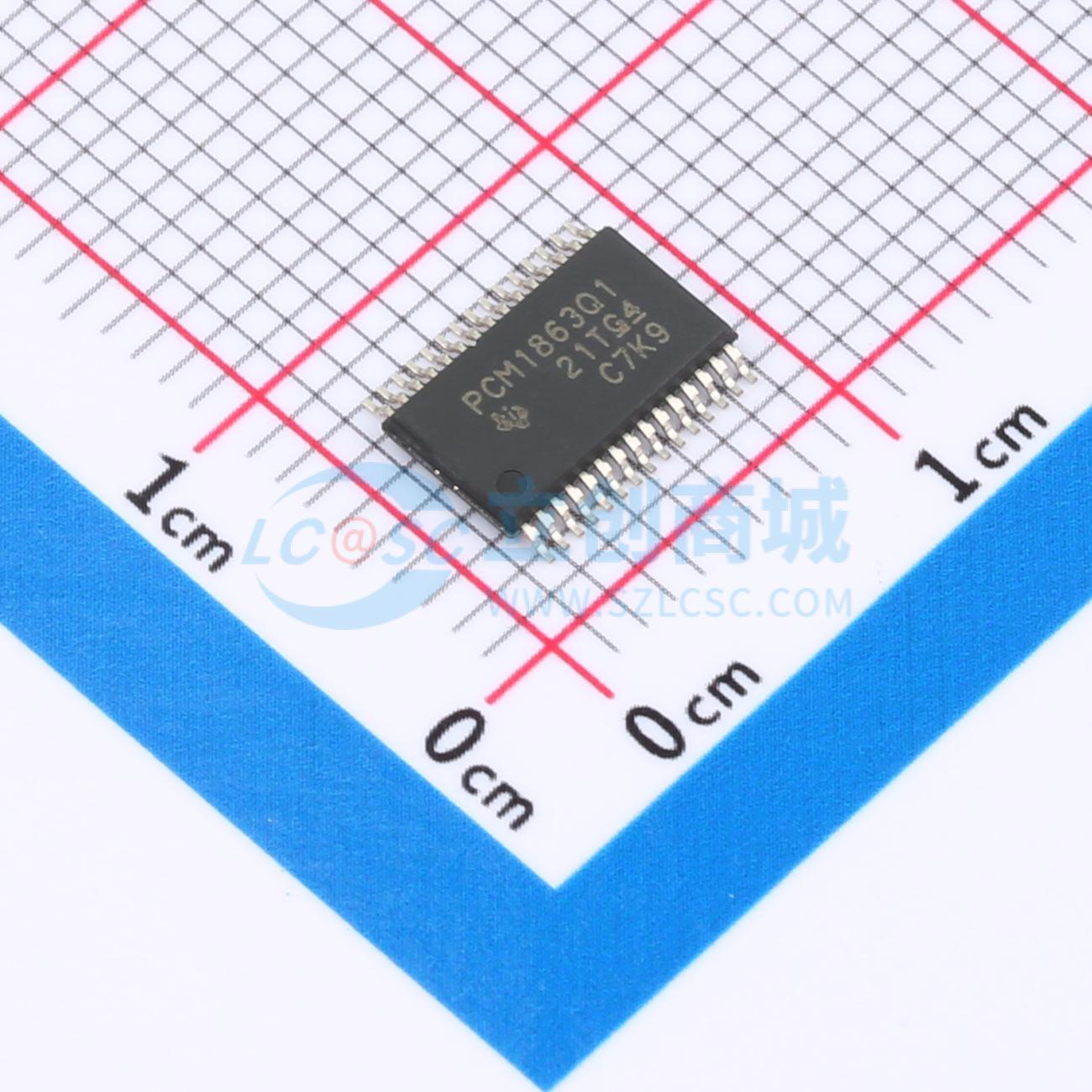

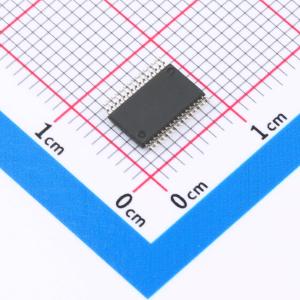

PCM1863QDBTRQ1

汽车级，4通道或2通道，192kHz音频ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PCM1863-Q1 具有通用前端的汽车类 110dB 双通道软件控制型音频 ADC
品牌名称: TI(德州仪器)
商品型号: PCM1863QDBTRQ1
商品编号: C2667182
商品封装: TFSOP-30-175mil
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

PCM186x-Q1系列（PCM1860-Q1、PCM1861-Q1、PCM1862-Q1、PCM1863-Q1、PCM1864-Q1和PCM1865-Q1）音频前端设备采用了一种全新的音频功能集成方法，既便于符合欧洲生态设计法规要求，又能以较低成本实现高性能终端产品。PCM186x-Q1支持3.3V单电源供电，并在小封装内集成了可编程增益放大器（PGA）；这种配置使得以较低成本实现更小、更智能的产品成为可能。 PCM186x-Q1音频前端支持从毫伏级麦克风输入到2.1 VRMS线路输入的单端输入电平，无需外部电阻分压器。前端混音器（MIX）、多路复用器（MUX）和PGA还支持差分（Diff）、准差分和单端（SE）输入，使这些设备成为需要抑制干扰的产品的理想接口。PCM186x-Q1集成了许多系统级功能，可辅助或替代一些DSP功能。集成的带隙电压基准提供了出色的电源抑制比（PSRR），因此可能无需专用的3.3V模拟电源轨。

商品特性

符合AEC-Q100汽车应用标准
温度等级1：-40℃ ≤ TA ≤ +125℃
人体模型（HBM）静电放电分类等级2
带电器件模型（CDM）静电放电分类等级C5
高信噪比（SNR）性能：
- 110 dB SNR（PCM1861-Q1/63-Q1/65-Q1）
- 103 dB SNR（PCM1860-Q1/62-Q1/64-Q1）
模数转换器（ADC）采样率（fS） = 8 kHz至192 kHz
最多提供四个独立的ADC通道
单端2.1 VRMS满量程（FS）输入
差分4.2 VRMS FS输入
硬件（HW）控制：PCM1860-Q1/61-Q1
软件（SW）控制（I²C或SPI）：PCM1862-Q1/63-Q1/64-Q1/65-Q1
支持最多四个数字麦克风（软件控制设备）
可编程增益放大器（PGA）：
- 固定增益：0 dB、12 dB、32 dB（PCM1860-Q1/61-Q1）
- 软件控制增益：–12 dB至+32 dB（PCM1862-Q1/63-Q1/64-Q1/65-Q1）
集成高性能音频锁相环（PLL）
单3.3V电源供电
3.3V时的功耗：
- < 85 mW（PCM1860-Q1/61-Q1/62-Q1/63-Q1）
- < 145 mW（PCM1864-Q1/65-Q1）
用于自动系统唤醒和睡眠的能量感应音频内容检测器
主或从音频接口
自动PGA削波抑制控制
所有器件的PCB封装兼容

应用领域

汽车主机
汽车外部放大器
远程信息处理控制单元（TCU）

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	2
	工作电压	3V~3.6V
	接口类型	SPI；I2C

	属性	参数值
	芯片类型参数/描述	音频ADC
	工作温度	-40℃~+125℃
	基准电压源	内置
	采样率	192kHz
