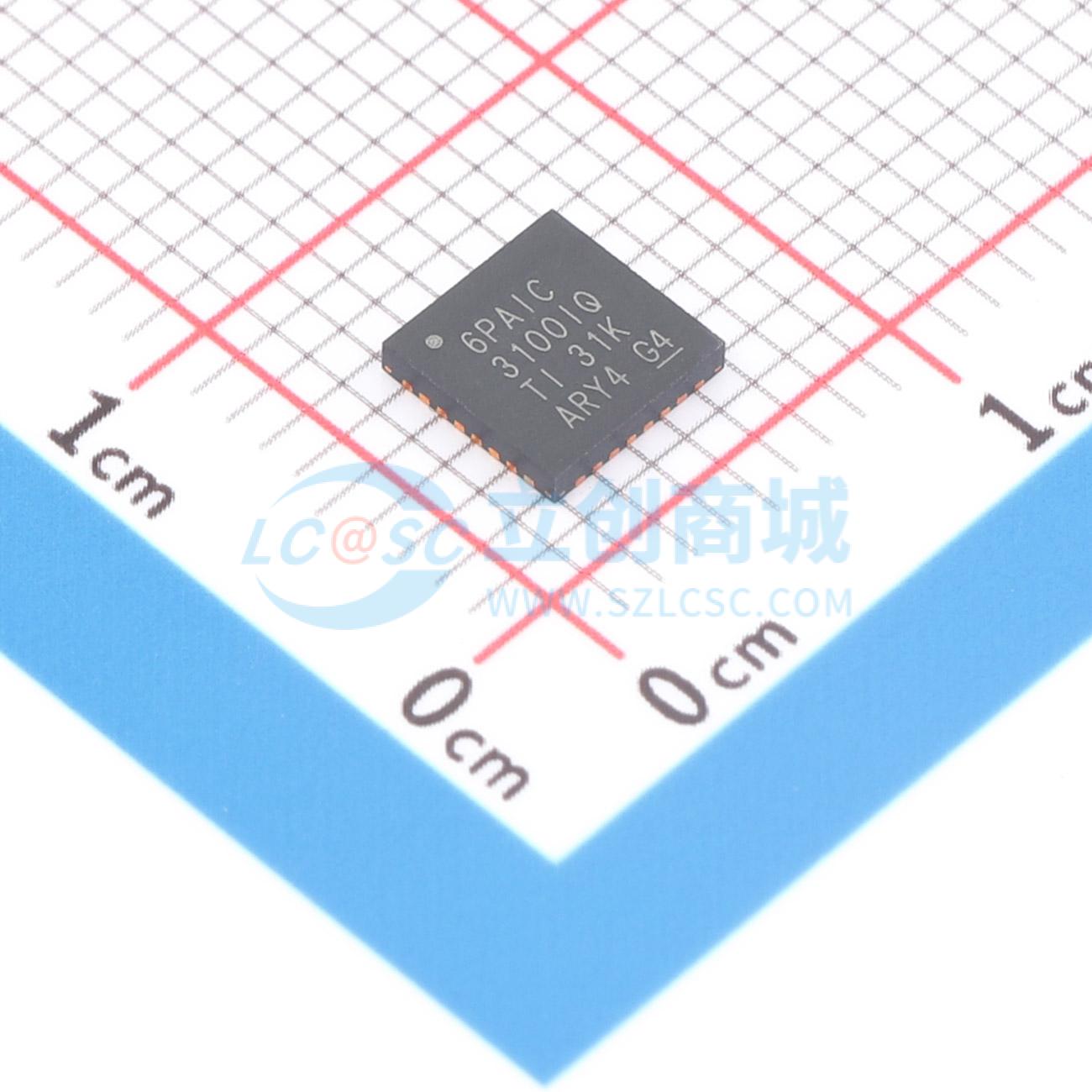

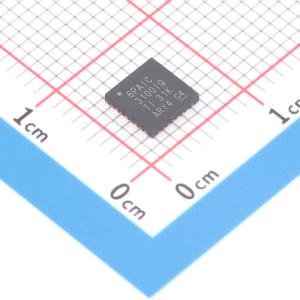

6PA3100IRHBRQ1

TLV320DAC3100-Q1是一款低功耗、高集成、高性能立体声音频DAC，具有24位立体声回放和数字音频处理快。 此器件集成了头戴式耳机驱动器和扬声器驱动器。单声道扬声器驱动器可驱动低至4Ω的负载。TLV320DAC3100-Q1有一套用于数字音频处理的内置处理块。可对数字音频数据格式进行设定以实现与主控，受控，DSP和TDM模式中常见的音频标准协议（I2S，左平衡和右平衡）一同工作。可通过设定数字信号处理块来支持低音音效增强、高音或均衡(EQ)。一个片载PLL提供数字信号处理块所需的高速时钟。音量水平由引脚或寄存器控制。音频功能通过I2C串行总线控制。 TLV320DAC3100-Q1有一个可编程数字正弦波发生器，并且采用32引脚QFN封装。

• 符合汽车应用要求
• 具有符合AEC-Q100的下列结果：
  • 器件温度等级3级：-40°C至85°C环境运行温度范围
  • 器件人体模型(HBM)静电放电(ESD)分类等级H2
  • 器件充电器件模型(CDM) ESD分类等级C4B
• 支持95dB信噪比(SNR)的立体声音频DAC
• 支持8kHz至192kHz的采样率
• 单声道D类桥接负载(BTL)扬声器驱动器（为4Ω负载提供2.5W功率，或为8Ω负载提供1.6W功率）
• 具有混音和输出电平控制的两个单端输入可提供立体声头戴式耳机/线路输出和单声道D类扬声器输出
• 麦克风偏置
• 头戴式耳机检测
• 提供二阶无限脉冲响应滤波器(Biquad)和有限脉冲响应(FIR)滤波器，动态压缩范围(DRC)和3D结构的25个内置音频处理块(PRB_P1 – PRB_P25)
• 数字混音功能
• 针对数字回放音量控制设置的引脚控制或寄存器控制
• 针对嘟嘟声和键位敲击声的数字正弦波发生器(PRB_P25)
• 用于灵活时钟生成的可编程锁相环路(PLL)
• I2S，左平衡，右平衡，数字信号处理器(DSP)和时分复用(TDM)音频接口
• I2C由寄存器自动递增控制
• 完全断电控制
• 电源：
  • 模拟：2.7V - 3.6V
  • 数字内核：1.65V - 1.95V
  • 数字I/O：1.1V - 3.6V
  • D类：2.7V - 5.5V (SPKVDD≥AVDD)

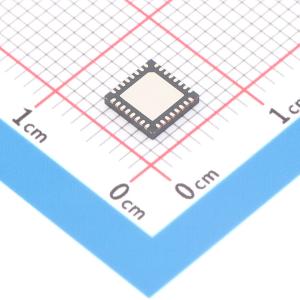

• 5mm × 5mm 32引脚四方扁平无引线(QFN)封装

• 车载应用
• 便携式音频器件
• 移动互联网器件
• 电子书阅读器
