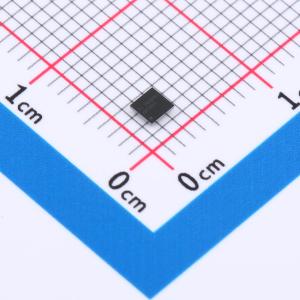

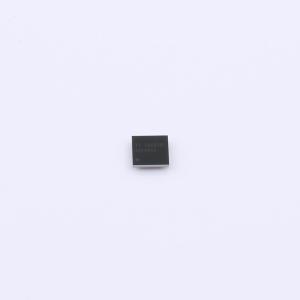

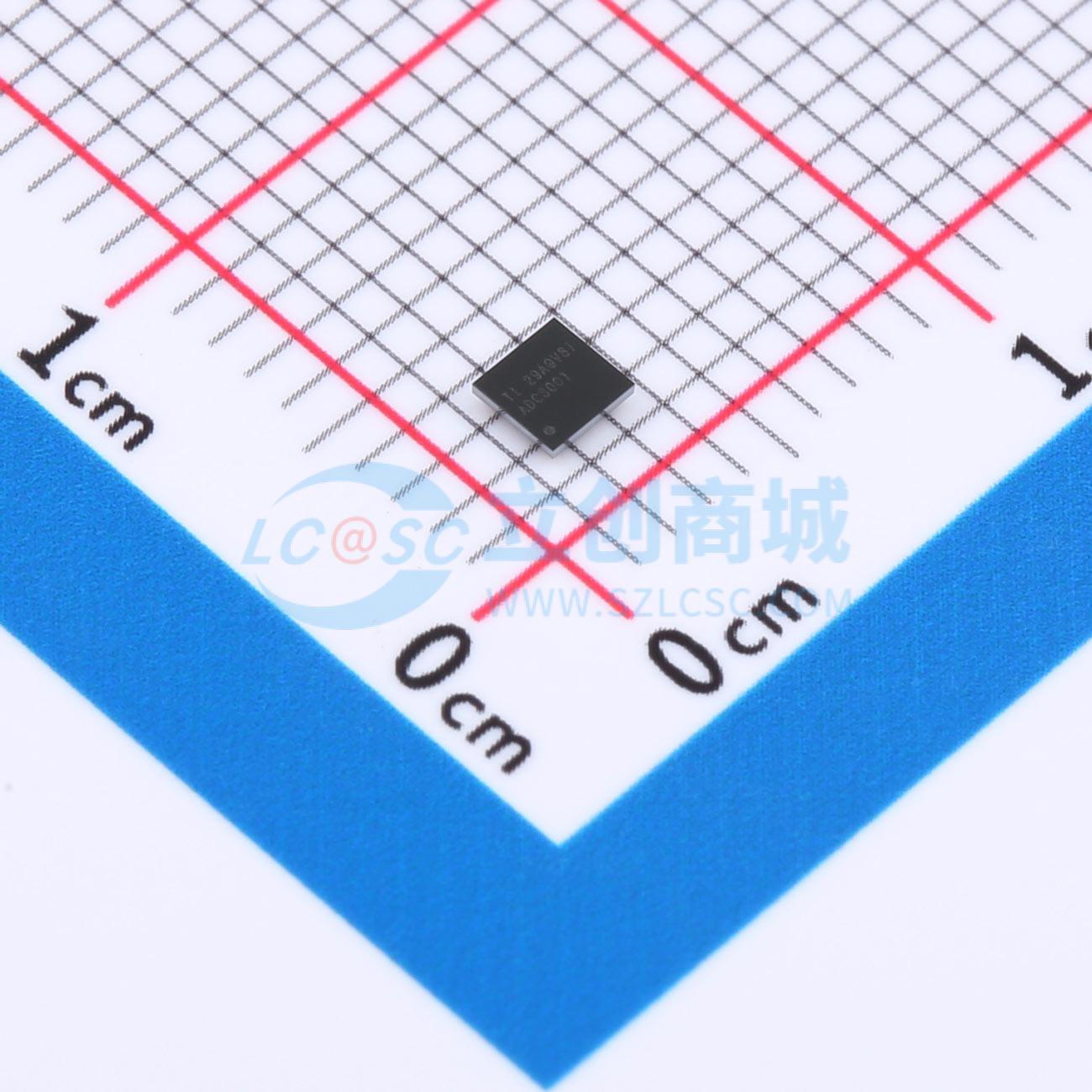

温馨提醒：图片仅供参考，商品以实物为准

TLV320ADC3001IYZHR

TLV320ADC3001低功耗立体声ADC，带嵌入式miniDSP

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV320ADC3001 92dB SNR 低功耗立体声 ADC (ADC3001)
品牌名称: TI(德州仪器)
商品型号: TLV320ADC3001IYZHR
商品编号: C2667053
商品封装: DSBGA-16(2.2x2.2)
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

TLV320ADC3001 器件是一款低功耗立体声音频模数转换器 (ADC)，支持 8 kHz 至 96 kHz 的采样率，集成了可编程增益放大器，可提供高达 40 dB 的模拟增益或自动增益控制 (AGC)。它还配备了可编程微型数字信号处理器 (miniDSP)，用于自定义音频处理。前端输入可进行 0 dB、 -6 dB 的粗衰减设置，也可关闭衰减功能。输入可配置为单端或全差分组合形式。通过 I²C 接口可实现广泛的基于寄存器的电源控制，支持单声道或立体声录音。低功耗特性使 TLV320ADC3001 非常适合电池供电的便携式设备。 AGC 可设置较宽范围的启动时间（7 ms - 1.4 s）和释放时间（50 ms - 22.4 s）。它还包含可编程噪声门功能，可避免噪声起伏。该器件提供针对语音和电话应用优化的低延迟无限脉冲响应 (IIR) 滤波器，以及针对音频应用优化的线性相位有限脉冲响应 (FIR) 滤波器。此外，还提供可编程 IIR 滤波器，可用于声音均衡或去除噪声成分。音频串行总线可配置为支持 I²S、左/右对齐、DSP、PCM 和时分复用 (TDM) 模式。

商品特性

立体声音频 ADC
92 dBA 信噪比 – 支持 8 kHz 至 96 kHz 的 ADC 采样率
指令可编程嵌入式微型数字信号处理器 (miniDSP)
具有 RAM 可编程系数、指令和内置标准模式的灵活数字滤波
用于语音的低延迟 IIR 滤波器
用于音频的线性相位 FIR 滤波器
用于均衡、噪声消除或降噪的额外可编程 IIR 滤波器
多达 128 个可编程 ADC 数字滤波器系数
三个音频输入，具备可配置的自动增益控制 (AGC)
可配置为单端或全差分模式
可设置为高阻抗输入，便于与其他音频 IC 互操作
低功耗和广泛的模块化电源控制：
- 单声道录音，8 kHz 时功耗 6 mW
- 立体声录音，8 kHz 时功耗 11 mW
- 单声道录音，48 kHz 时功耗 10 mW
- 立体声录音，48 kHz 时功耗 17 mW
可编程麦克风偏置
用于时钟生成的可编程锁相环 (PLL)
I²C 控制总线
音频串行数据总线支持 I²S、左/右对齐、DSP、PCM 和 TDM 模式
电源：
- 模拟电源：2.6 V - 3.6 V。数字电源：内核：1.65 V - 1.95 V，I/O：1.1 V - 3.6 V
2.24 mm × 2.16 mm NanoFree 16 球 16 - YZH 晶圆级芯片规模封装 (WCSP)

应用领域

无线手机
便携式低功耗音频系统
降噪系统
数字音频前端语音或音频处理器

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	24
	通道数	2
	工作电压	2.6V~3.6V
	接口类型	I2S

	属性	参数值
	芯片类型参数/描述	音频ADC
	工作温度	-40℃~+85℃
	采样率	96kHz
	静态电流	0.7uA
