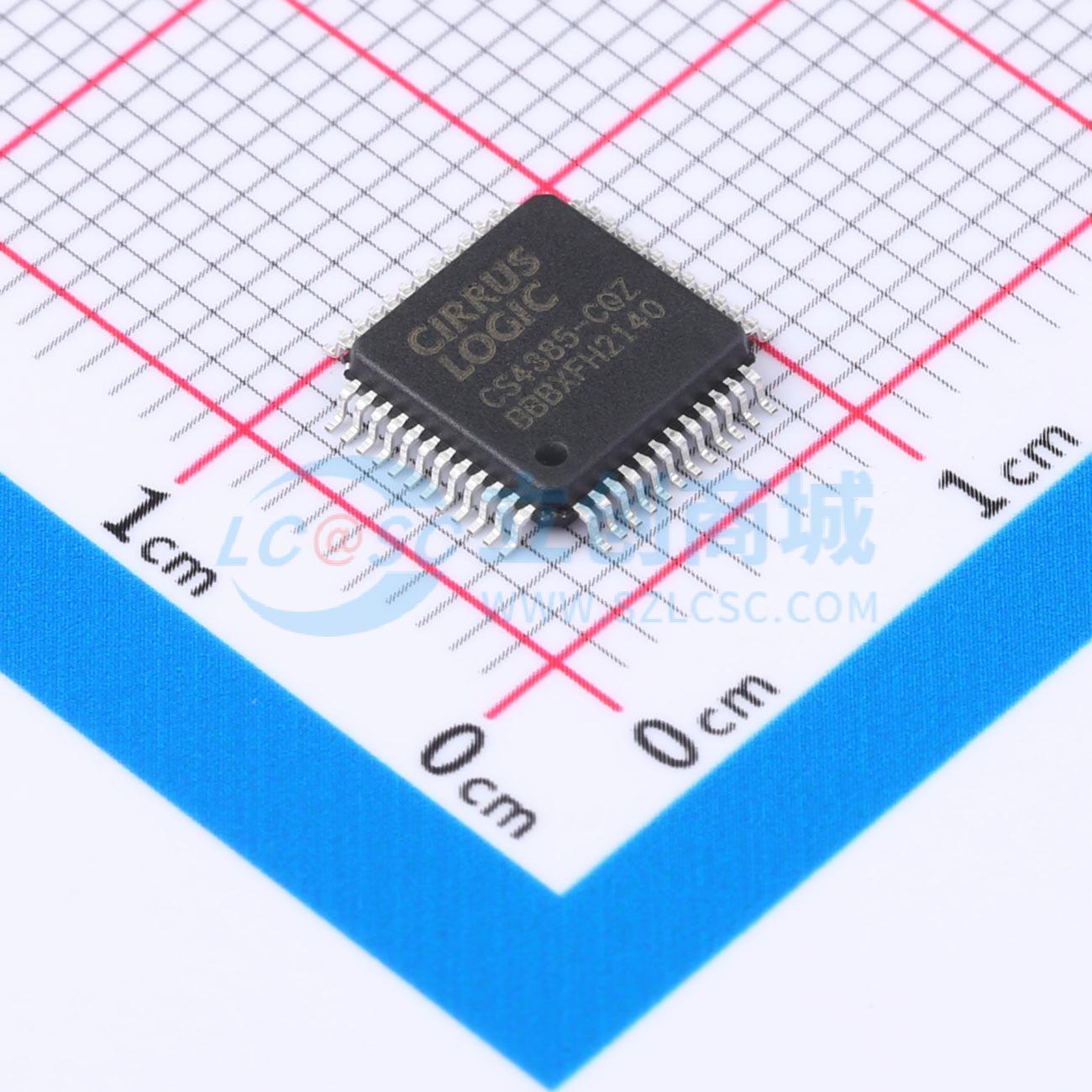

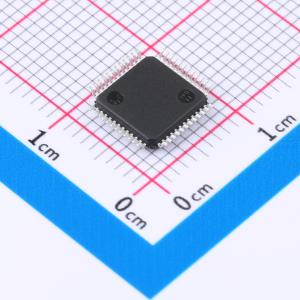

温馨提醒：图片仅供参考，商品以实物为准
CS4385-CQZR
CS4385-CQZR 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 24位转换先进的多位Δ-Σ架构自动检测高达192 kHz的采样率114 dB动态范围，-100 dB总谐波失真加噪声（THD+N）直接流数字（DSD）模式非抽取式音量控制片上50 kHz滤波器匹配的PCM和DSD模拟输出电平与行业标准时分复用（TDM）串行接口兼容可选数字滤波器控制和串行端口采用独立的1.8至5 V逻辑电源CS4385是一款完整的8通道数模转换系统。该数模转换系统包括数字去加重、0.5 dB步进的音量控制、ATAPI通道混音、可选的快速和慢速数字插值滤波器，其后是过采样多位Δ-Σ调制器，该调制器采用失配整形技术，可消除因电容失配导致的失真。此级之后是多单元开关电容级和带差分模拟输出的低通滤波器。CS4385还拥有专有的DSD处理器，无需中间抽取级即可实现音量控制和片上50 kHz滤波。它还提供了一条可选路径，可直接使用多单元开关电容阵列进行直接DSD转换。CS4385可接受采样率为4 kHz至216 kHz的PCM数据和DSD音频数据，并能提供出色的音质。
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- CS4385-CQZR
- 商品编号
- C2667066
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.257克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 24位 | |
| 通道数 | 8 | |
| 接口类型 | I2C；SPI | |
| 工作电压 | 4.75V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 工作温度 | -40℃~+85℃ | |
| 采样率 | 192kHz | |
| 基准电压源 | 内置 | |
| 静态电流 | 200uA |
商品概述
24位转换 先进的多位Δ-Σ架构 自动检测高达192 kHz的采样率 114 dB动态范围，-100 dB总谐波失真加噪声（THD+N） 直接流数字（DSD）模式 非抽取式音量控制 片上50 kHz滤波器 匹配的PCM和DSD模拟输出电平 与行业标准时分复用（TDM）串行接口兼容 可选数字滤波器 控制和串行端口采用独立的1.8至5 V逻辑电源
CS4385是一款完整的8通道数模转换系统。该数模转换系统包括数字去加重、0.5 dB步进的音量控制、ATAPI通道混音、可选的快速和慢速数字插值滤波器，其后是过采样多位Δ-Σ调制器，该调制器采用失配整形技术，可消除因电容失配导致的失真。此级之后是多单元开关电容级和带差分模拟输出的低通滤波器。
CS4385还拥有专有的DSD处理器，无需中间抽取级即可实现音量控制和片上50 kHz滤波。它还提供了一条可选路径，可直接使用多单元开关电容阵列进行直接DSD转换。
CS4385可接受采样率为4 kHz至216 kHz的PCM数据和DSD音频数据，并能提供出色的音质。
商品特性
- 24位转换
- 先进的多位Δ-Σ架构
- 自动检测高达192 kHz的采样率
- 114 dB动态范围，-100 dB总谐波失真加噪声（THD+N）
- 直接流数字（DSD）模式
- 非抽取式音量控制
- 片上50 kHz滤波器
- 匹配的PCM和DSD模拟输出电平
- 与行业标准时分复用（TDM）串行接口兼容
- 可选数字滤波器
- 控制和串行端口采用独立的1.8至5 V逻辑电源
应用领域
- 多声道音频系统
- SACD播放器
- 音频/视频接收器
- 数字电视
- 混音台
- 效果处理器
- 声卡
- 汽车音频系统
