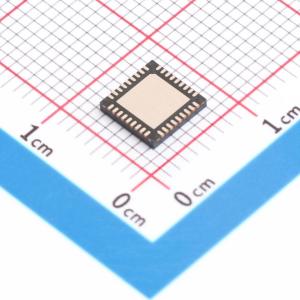

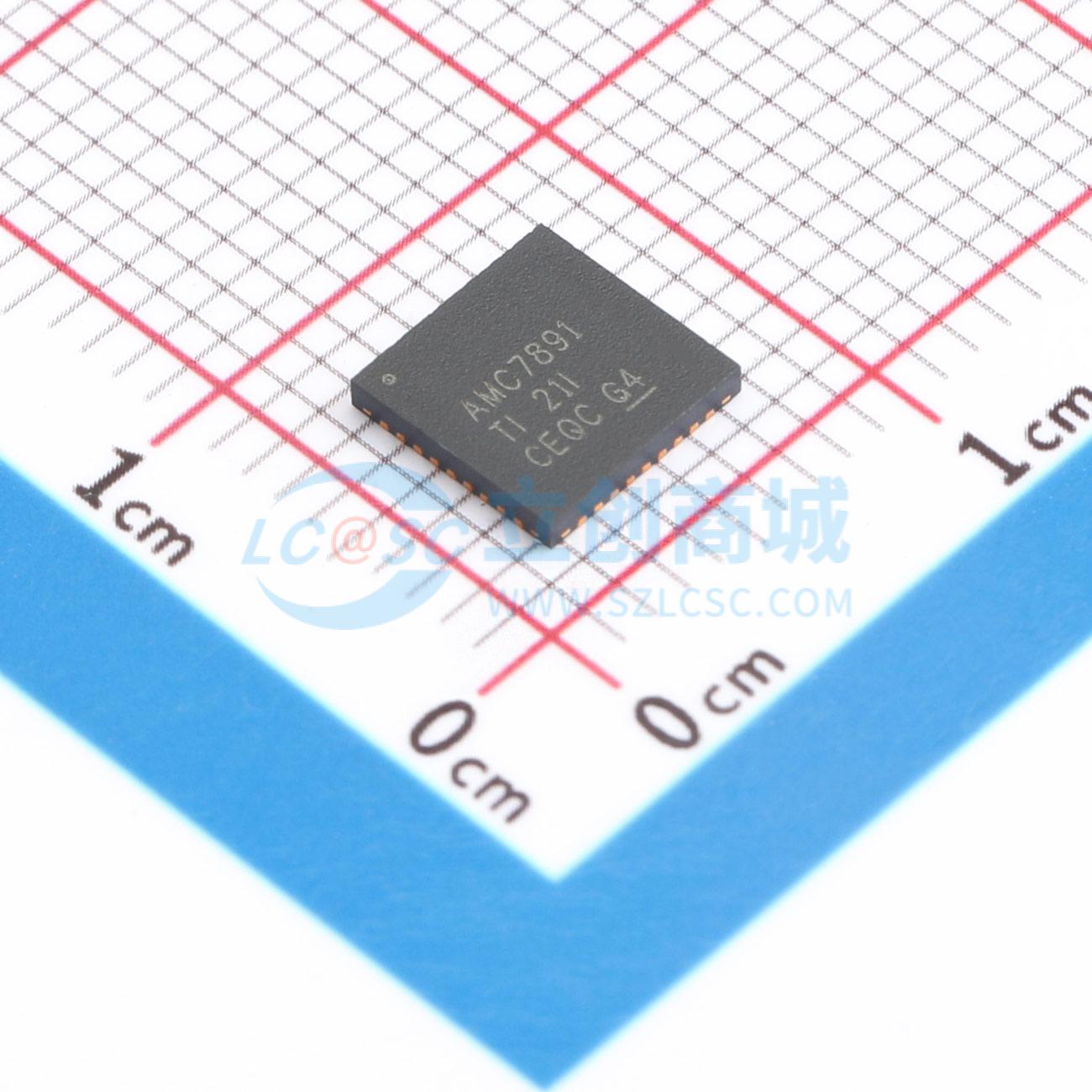

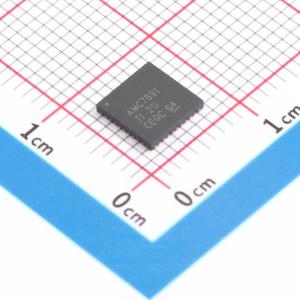

AMC7891SRHHR

AMC7891是一款高集成，低功率，完全模拟监控和控制系统，采用极小型封装。为了实现监控功能，AMC7891将8个未指定用途输入复用在一个10位SAR模数转化器(ADC)内并且还有一个准确片载温度传感器。控制信号由4个，独立的10位数模转换器(DAC)生成。额外的数字信号监视和控制通过12个可配置GPIO来完成。一个内部基准可被用于驱动ADC和DAC。通过一个多用途，四线制串行接口来执行到此器件的通信，此接口与工业标准微处理器和微控制器兼容。此串行接口可运行最高30MHz的时钟频率下，这样可实现到关键系统数据的快速访问。此器件额定运行温度范围为– 40°C至105°C并采用极小型，36引脚，6mm x 6mm QFN封装。AMC7891的低功率，小尺寸和高集成度使得它成为低成本，偏压控制电路的理想选择，此电路用于最新的RF晶体管，例如RF通信系统中的功率放大器(PA)和低噪音放大器(LNA)。

• 10位，500每秒千次采样(kSPS)逐次逼近寄存器型(SAR) ADC：8个外部模拟输入
• V基准(REF)，2 x VREF输入范围
• 4个10位单片DAC：0到5V输出范围，最大10mA拉灌电流能力，加电时，电压复位至0V
• 内部2.5V电压基准
• 内部温度传感器：-40°C至±125°C运行温度范围，准确度±2.5°C
• 12个通用输入/输出(I/O)端口：1.8 V至5.5V工作电压
• 低功率串行外设接口(SPI)兼容串口：4线模式，1.8V至5.5V运行电压，SCLK时钟频率最高30MHz
• 温度范围：-40°C至±105°C
• 低功率：完全运行条件下，电压5V时功耗为32.5mW
• 节省空间的封装方式：36引脚，6mm x 6mm方形扁平无引脚封装(QFN)

• 蜂窝基站
• 射频(RF)通讯系统
• 光纤网络
• 通用监视器和控制
