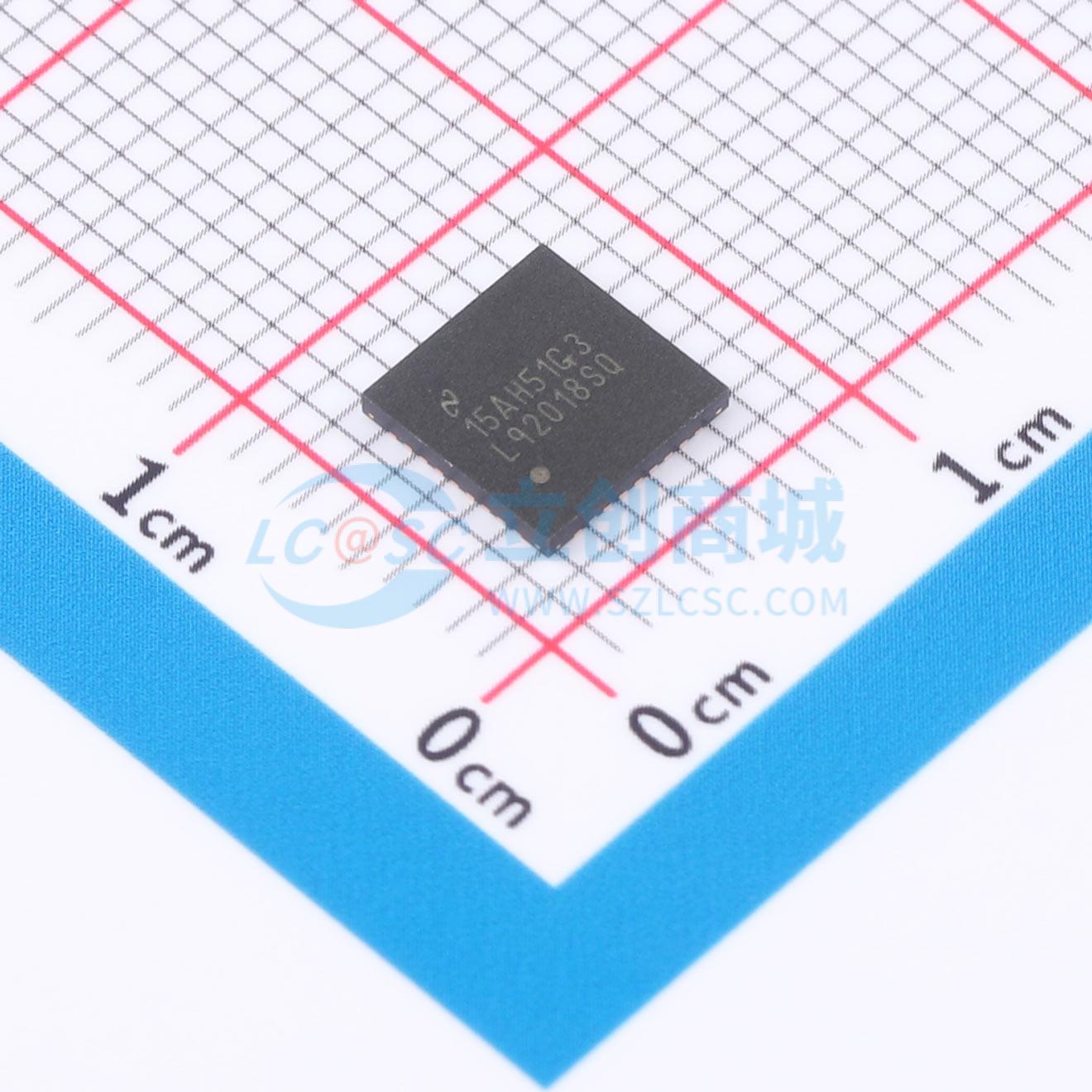

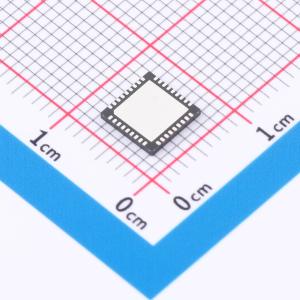

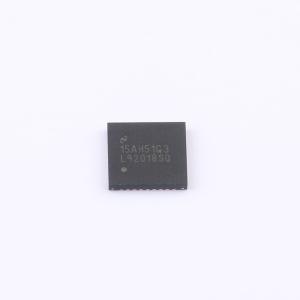

LMP92018SQE/NOPB
LMP92018SQE/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMP92018 用于模拟监视和控制的集成多通道 ADC 和 DAC
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP92018SQE/NOPB
- 商品编号
- C2667034
- 商品封装
- WQFN-36(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 10 | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI | |
| 工作温度 | -40℃~+125℃ |
商品概述
LMP92018是一款完整的模拟监测与控制电路，集成了一个八通道10位模数转换器（ADC）、四个10位数模转换器（DAC）、一个内部基准源、一个内部温度传感器、一个12位GPIO端口和一个10MHz SPI接口。 ADC的八个通道可用于监测轨电压、电流检测放大器输出、健康监测器或传感器，而四个DAC可用于控制功率放大器（PA）偏置点、控制执行器、电位器等。 ADC和DAC均可独立使用内部2.5V基准源或外部基准源，为系统设计提供了灵活性。 内置数字温度传感器可实现精确（±2.5℃）的本地温度测量，其测量值会被存储在用户可访问的寄存器中。 LMP92018还包含一个12位GPIO端口，可进一步扩展微控制器的资源，从而提供更大的灵活性并减少与微控制器的信号接口数量。 GPIO端口和SPI兼容接口均有独立的电源引脚，使LMP92018能够与低电压微控制器接口。 LMP92018采用节省空间的36引脚WQFN封装，工作温度范围为-30℃至+85℃。
商品特性
- 8个模拟电压监测通道：带可编程输入多路复用器的10位ADC
- 内部/外部基准源：在较低采样率下可承受高源阻抗
- 4个可编程模拟电压输出：四个10位DAC，内部/外部基准源可驱动高达1nF的负载
- 电压基准源：用户可选择的源，外部或内部
- 内部基准源：2.5V
- 温度传感器：±2.5℃精度
- 12位GPIO端口：每位可单独编程，用户可选择轨电压
- SPI兼容总线：用户可选择轨电压
应用领域
- 通信基础设施系统监测与控制
- 工业监测与控制
