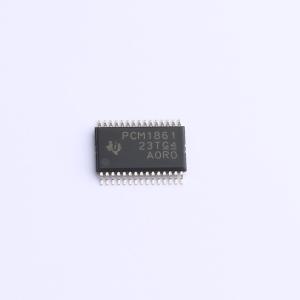

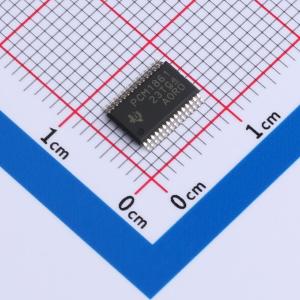

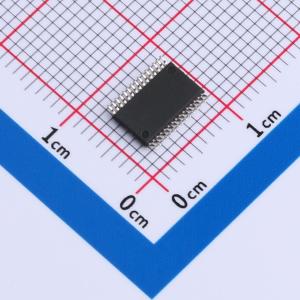

PCM1861DBTR

PCM186x 系列音频前端器件采用了新的音频功能集成方法，从而能够轻松地符合欧洲生态设计法规，同时能够以更低的成本实现高性能终端产品。PCM186x 支持 3.3V 单电源运行，并以小封装提供集成的可编程增益放大器(PGA)；利用该配置，能够以更低的成本实现更小且更智能的产品。 PCM186x 音频前端支持从较小的 mV 级麦克风输入到 2.1VRMS 线路输入的单端输入电平，无需外部电阻分压器。前端混频器(MIX)、多路复用器(MUX) 和 PGA 还支持差分(Diff)、伪差分和单端(SE) 输入，从而使这些器件成为需要干扰抑制的产品的理想接口。 PCM186x 集成了许多可以辅助或替代某些 DSP 功能的系统级功能。 集成的带隙电压基准可提供出色的 PSRR，因此可能无需专用的模拟 3.3V 电源轨。

• 高 SNR 性能：– 110dB SNR (PCM1861/63/65)，103dB SNR (PCM1860/62/64)
• ADC 采样率 (fS)=8kHz 至 192kHz
• 提供多达四个独立的 ADC 通道
• 单端 2.1VRMS 满标量程(FS) 输入
• 差分 4.2VRMS FS 输入
• 硬件(HW) 控制：PCM1860/61；软件(SW) 控制（I2C 或 SPI）：PCM1862/63/64/65
• 支持多达四个数字麦克风（软件控制的器件）
• 可编程增益放大器(PGA)：固定增益：0dB、12dB、32dB(PCM1860/61)；软件控制的增益：–12dB 至 +32dB (PCM1862/63/64/65)
• 集成高性能音频 PLL
• 3.3V 单电源运行
• 3.3V 时的功耗：< 85mW (PCM1860/61/62/63)；< 145mW (PCM1864/65)
• 用于音频系统唤醒和睡眠的 Energysense 音频内容检测器
• 主/从音频接口
• 自动 PGA 削波抑制控制
• 所有器件之间具有 PCB 封装兼容性

• 家庭影院和电视
• 语音控制设备
• 蓝牙扬声器
• 麦克风阵列处理器
