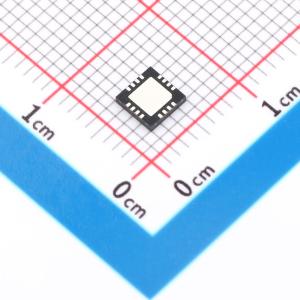

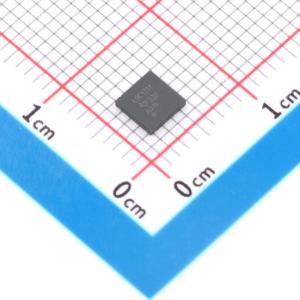

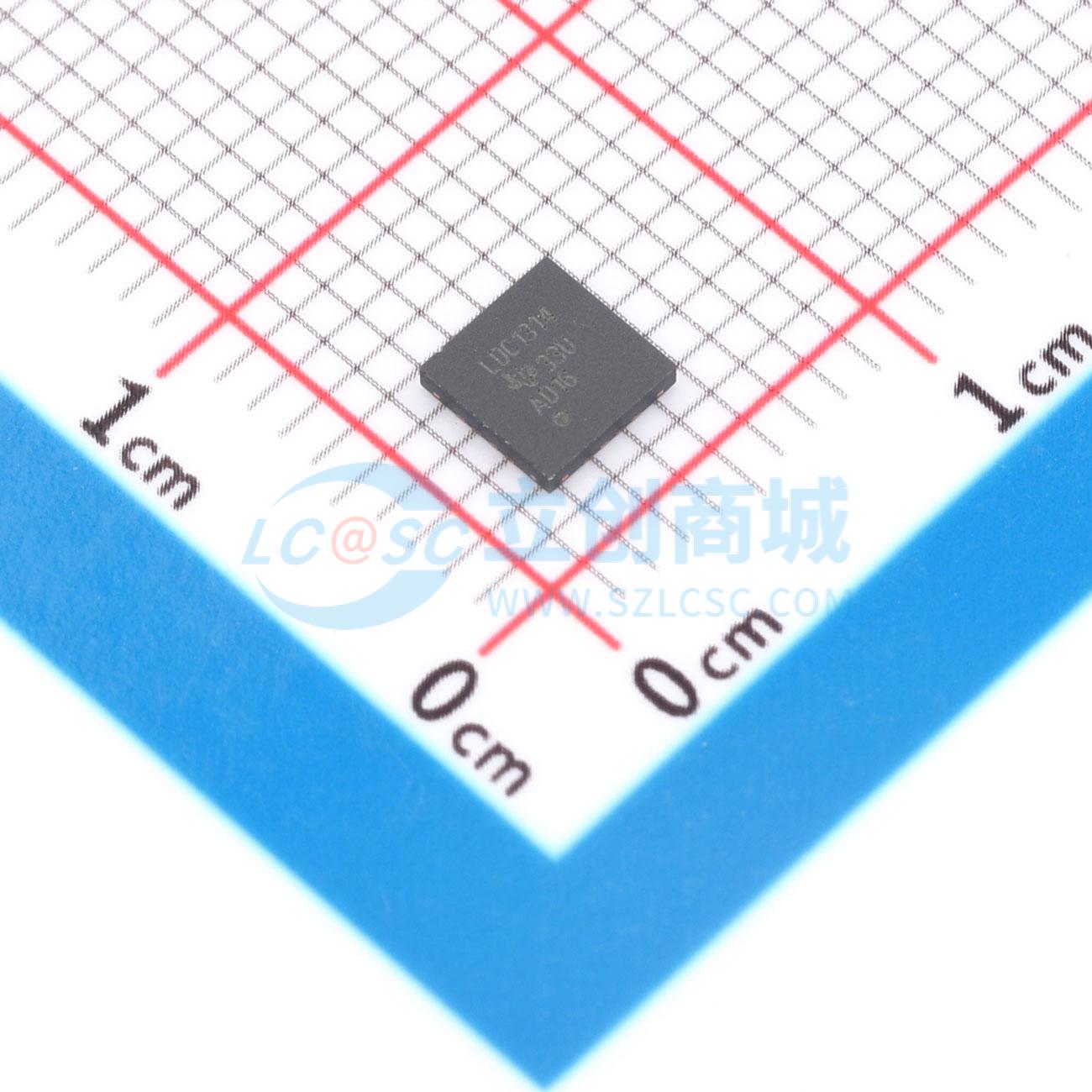

温馨提醒：图片仅供参考，商品以实物为准

LDC1314RGHR

I2C接口的电感数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LDC1314 4 通道、12 位、通用电感数字转换器
品牌名称: TI(德州仪器)
商品型号: LDC1314RGHR
商品编号: C2667027
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LDC1312 和LDC1314 分别是用于电感感测解决方案的2 通道和4 通道12 位电感数字转换器(LDC)。由于具备多通道且支持远程感测，能以最低的成本和功耗实现高性能且可靠的电感感测。此类产品使用简便，仅需要传感器频率处于1kHz 至10MHz 的范围内即可开始工作。由于支持的传感器频率范围1kHz 至10MHz 较宽，因此还支持使用非常小的PCB 线圈，从而进一步降低感测解决方案的成本和尺寸。

LDC1312 和LDC1314 提供匹配良好的通道，可实现差分测量与比率测量。因此，设计人员能够利用一个通道来补偿感测过程中的环境条件和老化条件，例如温度、湿度和机械漂移。得益于易用、低能耗、低系统成本等特性，这些产品有助于设计人员大幅提高现有传感解决方案的性能、可靠性和灵活性，并将全新的传感功能引入到了所有市场（尤其是消费品和工业应用）中的产品。相比同类感测技术，电感感测具有更高的性能、可靠性和灵活性，而且系统成本与功耗更低。

LDC1312 和LDC1314 能够通过I2C 接口轻松进行配置。双通道LDC1312 采用WSON - 12 封装，四通道LDC1314 采用WQFN - 16 封装。

商品特性

易于使用– 配置要求极低
多达4 个具有匹配传感器驱动器的通道
多个通道支持环境和老化补偿
大于20cm 的远程传感器位置支持在严苛的环境下运行
与中等分辨率和高分辨率选项引脚兼容：LDC1312/4：2/4 通道12 位LDC；LDC1612/4：2/4 通道28 位LDC
支持1kHz 至10MHz 的宽传感器频率范围
功耗：
- 35μA（低功耗休眠模式）
- 200nA（关断模式）
2.7V 至3.6V 工作电压
多个基准时钟选项：包含内部时钟，以降低系统成本
支持40MHz 外部时钟，以提高系统性能
抗直流磁场和磁体干扰

应用领域

消费类产品、电器和汽车中的旋钮线性和旋转编码器
家用电子产品、可穿戴设备、制造业和汽车中的按钮
制造业和电器中的键盘
消费类产品中的滑动按钮
工业和汽车中的金属探测
POS 和EPOS
消费类产品和电器中的流量计

	属性	参数值
	商品目录	专用传感器
	传感器类型	电感数字转换器
