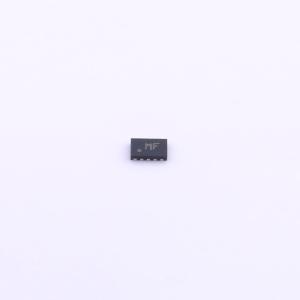

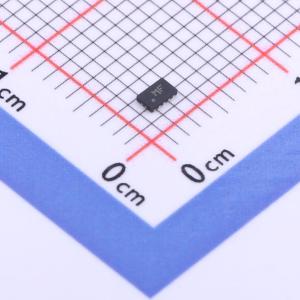

ECMF4-20A42N10
带ESD保护的高速串行接口共模滤波器
- 描述
- ESD保护共模滤波器
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF4-20A42N10
- 商品编号
- C2662194
- 商品封装
- UFQFN-10(1.4x2.2)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 频率 | 5GHz | |
| 滤波器阶数 | 4 | |
| 阻值 | 5.5Ω | |
| 容值 | 0.35pF；0.45pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 衰减值 | 13dB@5GHz；13dB@0.7GHz；25dB@2.4GHz；23dB@2.7GHz；23dB@1.5GHz | |
| 工作温度 | -55℃~+125℃ |
商品概述
这是一款高度集成的共模滤波器，旨在抑制HDMI 2.0、HDMI 1.4、USB 3.1 Gen 1、以太网、MIPI、Display Port及其他高速串行接口等高速差分串行总线上的EMI/RFI共模噪声。它具有非常大的差分带宽，可满足这些标准的要求，还能保护和过滤2条差分通道。
商品特性
- 5GHz差分带宽，符合HDMI 2.0、HDMI 1.4、USB 3.1、MIPI、Display Port等标准
- 在LTE、GSM、GPS和WLAN频率上具有高共模衰减：0.7GHz时为-13dB，1.5GHz时为-23dB，2.4GHz时为-25dB，2.7GHz时为-23dB，5.0GHz时为-13dB
- PCB空间消耗极低
- 薄封装：最大0.5mm
- 无铅且符合RoHS标准的封装
- 通过集成大幅减少寄生元件
- 符合IEC 61000-4-2 level 4标准：空气放电±15kV，接触放电±8kV
应用领域
- 笔记本电脑
- 流媒体盒
- 机顶盒
- 便携式设备
