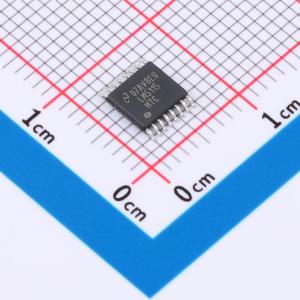

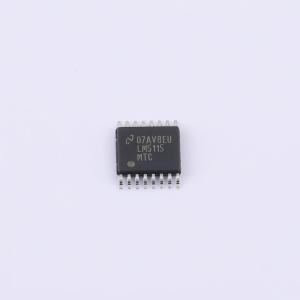

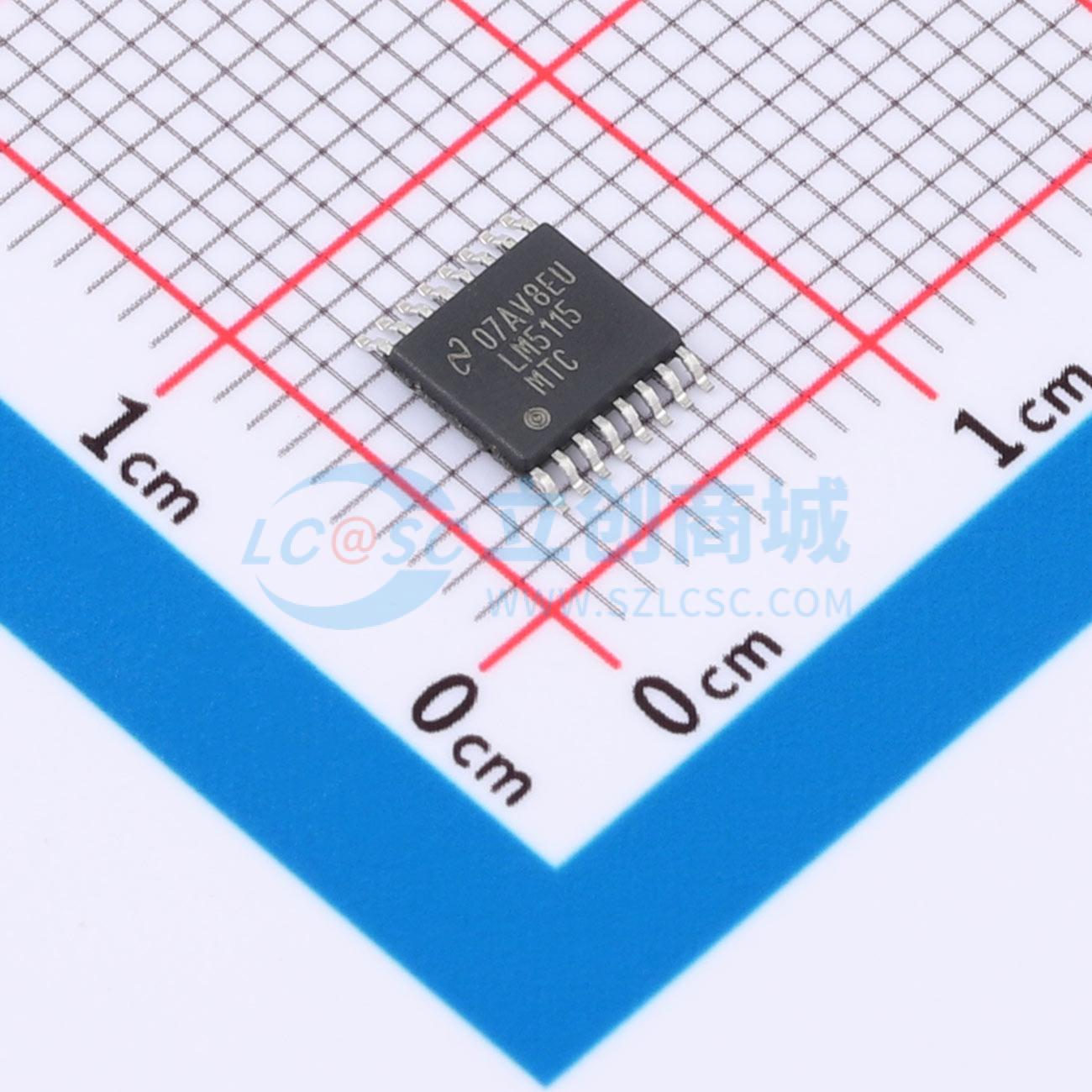

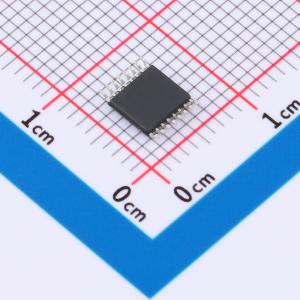

LM5115MTCX/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5115 75V、次级侧后置稳压器/同步降压控制器
品牌名称: TI(德州仪器)
商品型号: LM5115MTCX/NOPB
商品编号: C2657853
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

LM5115是一款多功能开关稳压器控制器。它有两种主要应用配置。第一种是利用次级侧后级调节（SSPR）技术实现多输出电源转换器。在第二种配置中，它可用作独立的同步降压控制器。SSPR技术通过隔离式电源转换器的次级侧开关波形产生高效且稳压良好的辅助输出。辅助输出电压的调节通过对主通道占空比进行前沿脉冲宽度调制（PWM）来实现。前沿调制与主输出的电流模式或电压模式控制兼容。LM5115驱动配置为同步降压稳压器的外部高端和低端NMOS功率开关。电流检测放大器提供过载保护，并可在较宽的共模输入范围内工作。其他特性包括低压差（LDO）偏置稳压器、误差放大器、精密基准源、栅极信号自适应死区时间控制和热关断功能。

商品特性

与主通道输出自同步
独立的DC/DC同步降压模式
带电流注入和输入线前馈的前沿脉冲宽度调制电压模式控制，可在高达75V的交流或直流输入下工作
4.5V至30V的宽偏置电源范围
0.75V至13.5V的宽输出范围
顶部和底部栅极驱动器灌电流峰值为2.5A
自适应栅极驱动器死区时间控制
宽带宽误差放大器（4MHz）
可编程软启动
热关断保护
TSSOP-16或热增强型WSON-16封装

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	5V~7.5V
