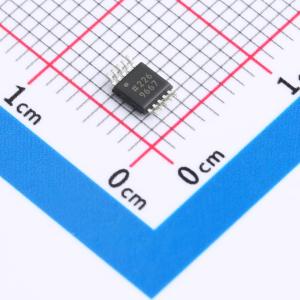

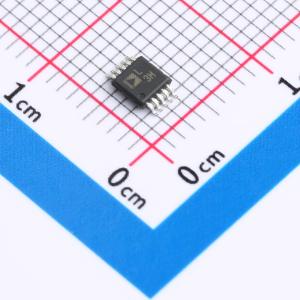

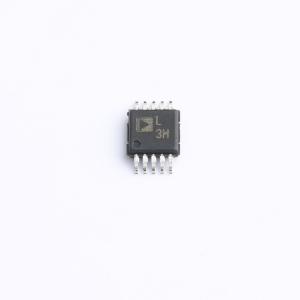

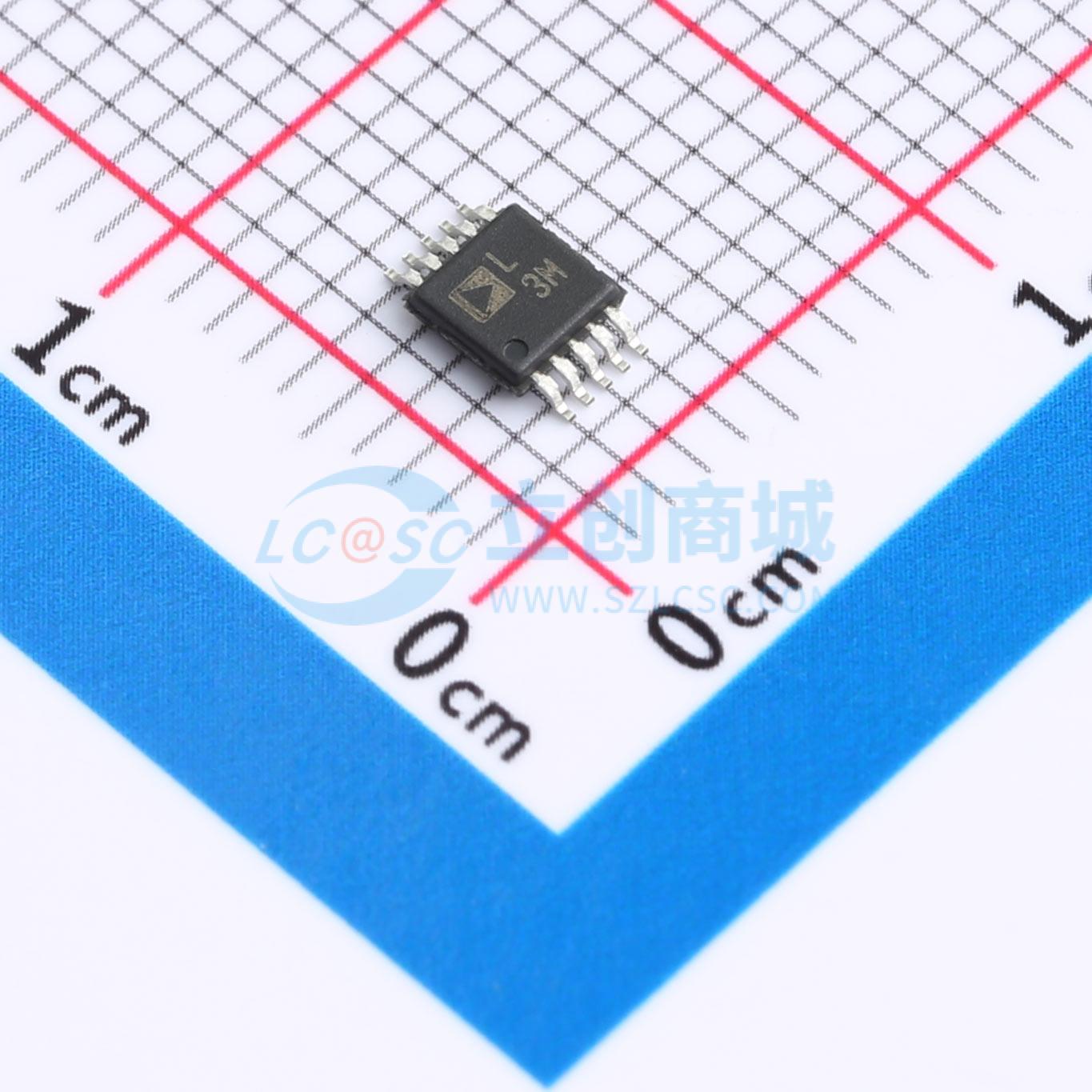

ADP1621ARMZ-R7

恒频电流模式升压DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP1621是一款固定频率、脉宽调制（PWM）、电流模式的升压转换器控制器。它驱动一个外部n沟道MOSFET，将输入电压转换为更高的输出电压。ADP1621还可用于驱动反激式、SEPIC和正激式转换器拓扑，包括隔离和非隔离类型。ADP1621通过测量n沟道MOSFET导通电阻上的压降，省去了电流检测功率电阻。这种技术允许开关节点的最大电压达到30 V，可实现效率最大化并降低成本。对于开关节点电压高于30 V的情况，或为了实现更精确的电流限制，可将CS引脚连接到MOSFET源极的电流检测电阻上。斜率补偿通过一个外部电阻实现，允许使用广泛的外部元件（电感器和MOSFET），并且可针对不同的开关频率以及输入和输出电压进行选择。ADP1621的电源输入电压范围为2.9 V至5.5 V，不过使用小信号NPN传输晶体管或单个电阻时，也可以采用更高的输入电压。对于燃料电池应用，电源输入电压低至1 V也可行。开关频率由一个外部电阻设置，范围为100 kHz至1.5 MHz，并且可以通过SDSN引脚与外部时钟同步。关断静态电流小于10 μA。ADP1621具有热关断功能，当结温达到约150 ℃时，会关断栅极驱动器。内部软启动电路可限制启动时的浪涌电流。ADP1621采用10引脚无铅MSOP封装，工作结温范围为 -40 ℃至 +125 ℃。
品牌名称: ADI(亚德诺)
商品型号: ADP1621ARMZ-R7
商品编号: C2655432
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

ADP1621是一款固定频率、脉宽调制（PWM）、电流模式的升压转换器控制器。它驱动一个外部n沟道MOSFET，将输入电压转换为更高的输出电压。ADP1621还可用于驱动反激式、SEPIC和正激式转换器拓扑，包括隔离和非隔离类型。 ADP1621通过测量n沟道MOSFET导通电阻上的压降，省去了电流检测功率电阻。这种技术允许开关节点的最大电压达到30 V，可实现效率最大化并降低成本。对于开关节点电压高于30 V的情况，或为了实现更精确的电流限制，可将CS引脚连接到MOSFET源极的电流检测电阻上。斜率补偿通过一个外部电阻实现，允许使用广泛的外部元件（电感器和MOSFET），并且可针对不同的开关频率以及输入和输出电压进行选择。 ADP1621的电源输入电压范围为2.9 V至5.5 V，不过使用小信号NPN传输晶体管或单个电阻时，也可以采用更高的输入电压。对于燃料电池应用，电源输入电压低至1 V也可行。开关频率由一个外部电阻设置，范围为100 kHz至1.5 MHz，并且可以通过SDSN引脚与外部时钟同步。关断静态电流小于10 μA。ADP1621具有热关断功能，当结温达到约150 ℃时，会关断栅极驱动器。内部软启动电路可限制启动时的浪涌电流。ADP1621采用10引脚无铅MSOP封装，工作结温范围为 -40 ℃至 +125 ℃。

商品特性

92%的效率（无需检测电阻）
±1.0%的初始精度
IC电源电压范围：2.9 V至5.5 V
电源输入电压低至1.0 V
搭配外部NPN晶体管或电阻时，能够承受高电源输入电压（> ±5.5 V）
输入欠压锁定（VIN UVLO）和35 mA并联稳压器
用1个电阻实现外部斜率补偿
用1个电阻实现可编程工作频率（100 kHz至1.5 MHz）
开关节点电压 < 30 V时采用无损电流检测
开关节点电压 > 30 V时采用电阻电流检测
可与外部时钟同步
电流模式操作，具有出色的线路和负载瞬态响应
70 μA关断电流
电流限制和热过载保护
2048个时钟周期的软启动
由ADIsimPower设计工具提供支持

应用领域

雪崩光电二极管（APD）偏置
便携式电子设备
隔离式直流-直流转换器
升压/降压式直流-直流转换器
笔记本电脑和导航系统的LED驱动器
LCD背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~5.5V
	开关频率	100kHz~1.5MHz
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否

	属性	参数值
	输出通道数	1
	拓扑结构	反激式；升压式；正激式；SEPIC
	静态电流(Iq)	3mA
	开关管(内置/外置)	外置
	输出类型	可调
