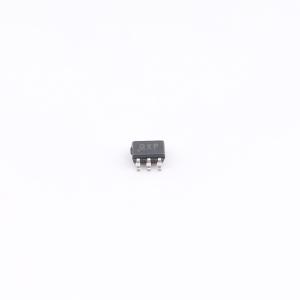

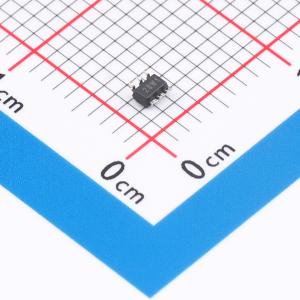

温馨提醒：图片仅供参考，商品以实物为准

OPA361AQDCKRQ1

3V供电的视频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA361-Q1 符合 AEC-Q100 1 级标准、具有内部增益和滤波器的汽车类 3V 视频放大器
品牌名称: TI(德州仪器)
商品型号: OPA361AQDCKRQ1
商品编号: C2652719
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

OPA361-Q1 高速放大器针对 3 V 便携式视频应用进行了优化。它与德州仪器 (TI) OMAP2420 及达芬奇处理器或支持 0.5 VPP 视频输出的其它应用处理器中嵌入的视频编码器兼容。输入共模范围涵盖 GND，使视频数模转换器 (DAC) 能够与 OPA361-Q1 实现 DC 耦合。电视检测特性可通过协助实现视频传输的自动启动／停止来大幅简化最终用户接口。5mV 内的 GND 输出摆幅，250mV v+ 支持标准反向端接负载 (150Ω)。内部电平转换可防止输出出现 0V 输出饱和，从而可在通用视频电路中防止同步脉冲削波。OPA361-Q1 高度集成内部增益设置电阻器 (G = 5.2V/V) 与 2 极视频 DAC 重建滤波器，针对空间狭小的应用进行了优化。在关断模式下，静态电流可降至 1.5μA 以下，从而可显著降低功耗，延长电池使用寿命。OPA361-Q1 采用微小型 2 毫米 × 2.1 毫米 SC70-6 封装。

商品特性

符合汽车应用要求
出色的视频性能
内部增益：5.2V/V
支持电视检测
与 OMAP242x 及达芬奇(DAVINCI) 处理器兼容
2 极重建滤波器
输入范围包括接地
DC 耦合输入
集成型电平转换器
DC 耦合输出
无需输出电容器
轨至轨输出
低静态电流：5.3mA
关断电流：1.5μA
单电源：2.5V 至 3.3V
SC70-6 封装：2.0 毫米 × 2.1 毫米
符合 RoHS 标准

应用领域

与德州仪器的 OMAP242x 多媒体处理器配合使用
与输出 0.4VPP 至 0.5VPP 视频信号的任何数字媒体处理器接口

	属性	参数值
	商品目录	视频放大器
	放大器数	单路
	滤波器阶数	2
	带宽(-3db)	6MHz
	压摆率(SR)	-

	属性	参数值
	微分增益	1.2%
	微分相位	1.6deg
	输入偏置电流(Ib)	5.3mA
	工作温度	-40℃~+125℃
