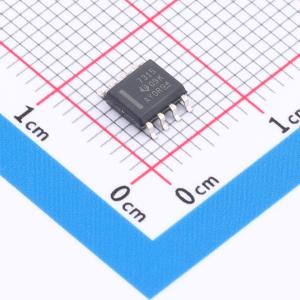

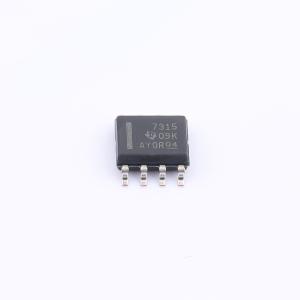

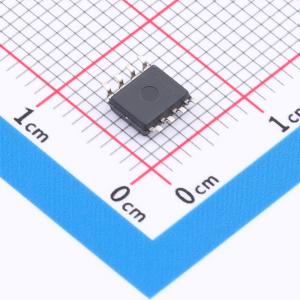

THS7315DR

采用SiGe BiCom3工艺的3通道SDTV视频放大器，集成5阶滤波器和固定增益

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: THS7315 具有 5 阶滤波器和 5.2V/V 增益的 3 通道 SDTV 视频放大器
品牌名称: TI(德州仪器)
商品型号: THS7315DR
商品编号: C2652712
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.995克(g)

商品参数

	属性	参数值
	输入偏置电流(Ib)	16.5mA
	工作温度	-40℃~+85℃
	单电源电压	3V~5V
	静态电流(Iq)	15.6mA
	功能特性	ESD保护；直流钳位/直流恢复；抗混叠/重建滤波器；输入缓冲器
	输出电流	-

商品概述

THS7315是一款低功耗单电源、工作电压范围3V至5V的3通道集成视频缓冲器，采用互补硅锗SiGe工艺制造，集成5阶巴特沃斯滤波器，可作为数模转换器重建滤波器或模数转换器抗混叠滤波器，8.5MHz滤波器适合标清电视视频使用，支持多种信号格式，输入可配置为交流耦合或直流耦合，轨到轨输出级增益为5.2V/V，支持交流和直流线路驱动，每个通道可驱动两条视频线路或75Ω负载，整体静态电流低，适合功率敏感的视频应用，采用无铅符合环保要求的小型SOIC-8封装。

商品特性

集成三路SDTV视频放大器，支持CVBS、S-Video、Y'P_B'P_R' 480i/576i、Y'U'V'、G'B'R'（R'G'B'）信号
集成5阶巴特沃斯低通滤波器，-3dB带宽为8.5MHz，-1dB通带带宽为7MHz，27MHz处衰减为47dB
输入偏置方式灵活，支持直流耦合带230mV输出偏移，支持交流耦合带同步顶端钳位，允许交流耦合搭配直流偏置
内置增益为5.2V/V（14.3dB）
支持+3V至+5V单电源工作
采用轨到轨输出设计，输出摆幅距电源轨在100mV以内，支持交流或直流输出耦合，每个通道支持驱动两条线路
总静态电流低，3.3V条件下总静态电流为15.6mA
差分增益/相位低，仅为0.2%/0.3°
230mV输出电平偏移可在输入为0V时实现完整的同步动态范围
交流耦合模式可为带底部同步的CVBS、Y'、G'B'R'信号提供透明同步顶端钳位选项
C'/P_B'/P_R'通道的交流耦合偏置可通过添加外接电阻实现
采用无铅环保SOIC-8封装

应用领域

机顶盒输出视频缓冲
PVR/DVD刻录机输出缓冲
USB供电便携式设备低功耗视频缓冲
数模转换器重建滤波
模数转换器抗混叠滤波
视频线路驱动

	属性	参数值
	商品目录	视频放大器
	放大器数	3
	滤波器阶数	5
	带宽(-3db)	8.5MHz
	压摆率(SR)	-
	微分增益	0.2%
	微分相位	0.2deg
