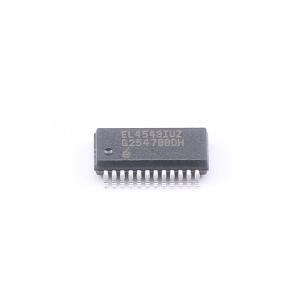

温馨提醒：图片仅供参考，商品以实物为准
EL4543IUZ-T7
三通道差分双绞线驱动器带共模同步编码
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高带宽三差分放大器，集成视频同步信号编码。输入适合处理高速视频或其他通信信号，可单端或差分形式，共模输入范围可至负轨，支持单电源应用中的接地参考信号。高带宽可实现低谐波失真的差分信号传输到标准双绞线或同轴电缆，内部反馈确保输出端增益和相位平衡，降低辐射 EMI 和谐波。嵌入式逻辑将标准视频水平和垂直同步信号编码到双绞线的共模上，无需额外缓冲器或传输线即可传输附加信息，相比分立线路驱动器可显著节省系统成本。有 24 引脚 QSOP 封装和 20 引脚 QFN 封装，工作温度范围为 -40℃ 至 +85℃。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- EL4543IUZ-T7
- 商品编号
- C2652710
- 商品封装
- QSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 三路 | |
| 带宽(-3db) | 350MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 1000V/us | |
| 输入偏置电流(Ib) | 14.5mA |
| 输出类型 | 差分 |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 24-SSOP（0.154"，3.90mm 宽） |
| 电压-供电，单/双?(±) | 5V ~ 12V，±2.5V ~ 6V |
| 供应商器件封装 | 24-QSOP |
| 电流-供电 | 14.5mA |
| -3db带宽 | 350MHz |
| 电流-输出/通道 | 60mA |
| 压摆率 | 1000V/?s |
| 应用 | 驱动器 |
| 电路数 | 3 |
