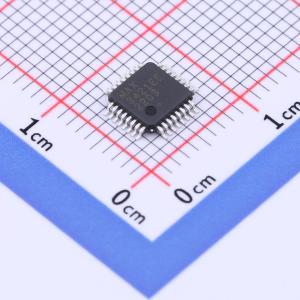

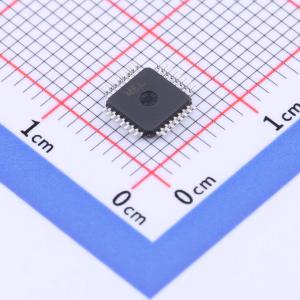

MAX3421EEHJ+T

MAX3421E USB外设/主控制器包含了实现符合USB 2.0规范的全速USB外设或全速/低速主机所需的数字逻辑和模拟电路。内置收发器具有±15kV ESD保护以及可编程的USB连接和断开功能。内部串行接口引擎（SIE）处理诸如错误检查和总线重试等低级USB协议细节。MAX3421E通过一组寄存器运行，这些寄存器由最高可达26MHz的SPI接口访问。任何SPI主设备（微处理器、ASIC、DSP等）都可以使用简单的3线或4线SPI接口添加USB外设或主机功能。

当作为USB主机运行时，MAX3421E使任何微处理器、ASIC或DSP都能访问大量的USB外设。对于点对点解决方案，例如将USB键盘或鼠标连接到嵌入式系统，操作MAX3421E的固件可以很简单，因为只需要支持特定的设备。

内部电平转换器允许SPI接口在1.4V至3.6V之间的系统电压下运行。USB定时操作在MAX3421E内部完成，并在完成后提供中断，因此SPI主设备不需要计时器来满足USB定时要求。MAX3421E包括八个通用输入输出端口，因此任何使用I/O引脚实现SPI接口的微处理器都可以回收这些I/O引脚并获得额外的引脚。

MAX3421E的工作温度范围为-40℃至+85℃，并提供32引脚TQFP封装（5mm x 5mm）和32引脚TQFN封装（5mm x 5mm）。
