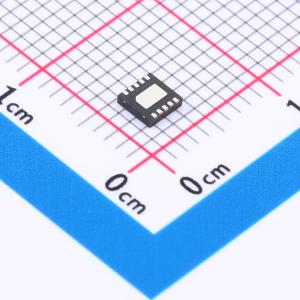

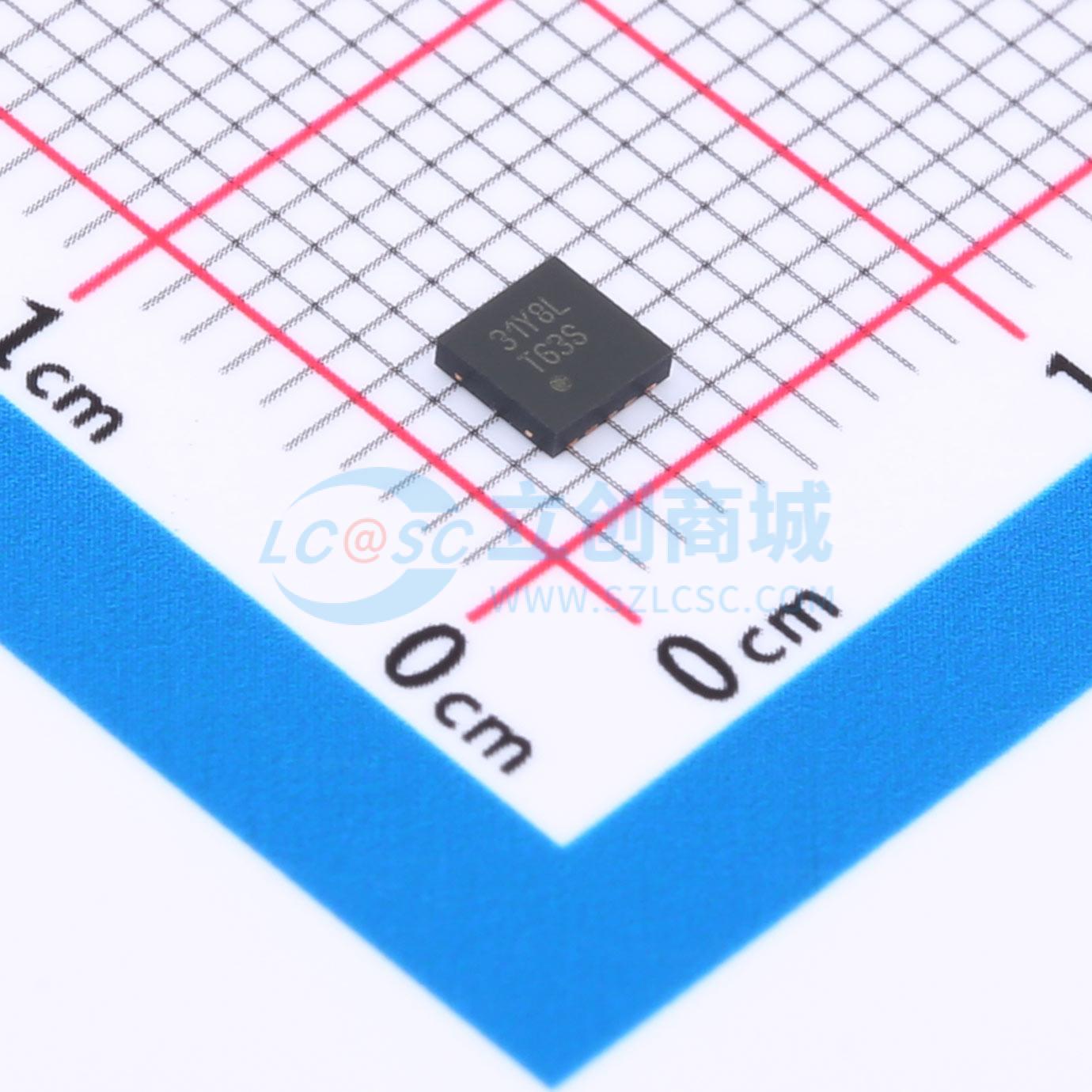

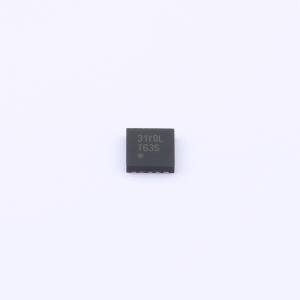

温馨提醒：图片仅供参考，商品以实物为准

LM96063CISDX/NOPB

集成风扇控制功能的远程二极管数字温度传感器

描述: LM96063 具有 1 条远程和本地通道的风扇控制器，具有风扇降噪功能
品牌名称: TI(德州仪器)
商品型号: LM96063CISDX/NOPB
商品编号: C2650229
商品封装: WSON-10-EP(3.1x3.1)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	41.1ms
	温度分辨率	11bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；片内数字滤波/平均处理；可配置温度输出；低功耗待机；硬件比较器/独立温控输出

商品概述

LM96063是带集成风扇控制的远程二极管数字温度传感器，具备远程二极管温度检测功能，可精准测量自身芯片温度，以及二极管连接晶体管、常用处理器、图形处理器和其他专用集成电路内置热二极管的温度。产品集成脉冲宽度调制开漏风扇控制输出，风扇转速由远程温度读数、查找表和寄存器设置共同决定；12阶查找表支持用户编程非线性的风扇转速-温度传递函数，可降低风扇运行噪音，还具备全可编程斜坡功能，可实现查找表设定点之间的平滑转换。产品主要适配用作热二极管的MMBT3904晶体管，以及多种FPGA、ASIC和SOI工艺处理器内置的热二极管；另有规格相近的LM96163，仅在上电时启用TruTherm BJT Beta补偿，适配采用体硅非SOI工艺的主流处理器内置热二极管。产品内置有限的ESD保护，工作电源电压范围为3.0VDC至3.6VDC。

商品特性

可精准检测连接远程二极管的MMBT3904晶体管，以及板载处理器、FPGA、ASIC上的热二极管
可精准检测自身本地芯片温度
偏移寄存器可适配多种热二极管
远程温度最高可解析至255.875℃
支持10位加符号、11位无符号两种数据格式，基础分辨率为1/8℃
远程数据数字滤波器可降低噪声，将分辨率提升至1/32℃
集成PWM风扇转速控制输出，在22.5kHz频率下支持高分辨率，适配4针风扇
用户可编程12阶查找表，可降低风扇运行噪音
具备查找表转换精细分辨率平滑功能
转速计输入可测量风扇RPM，智能转速模式支持在脉宽调制实际功率时测量风扇RPM
ALERT输出可用于错误事件通知
TCRIT输出可用于临界温度下触发系统关机
兼容SMBus 2.0接口，支持超时功能
采用WSON封装

应用领域

通信基础设施领域FPGA、ASIC或处理器的热管理
电子测试设备
办公设备
工业控制

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+85℃
	精度	±0.75℃
	工作电压	3V~3.6V
	待机电流	700uA
