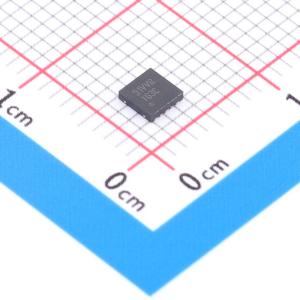

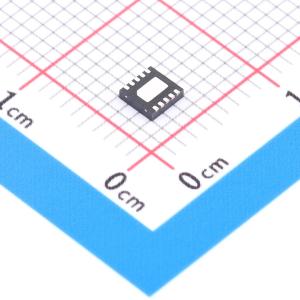

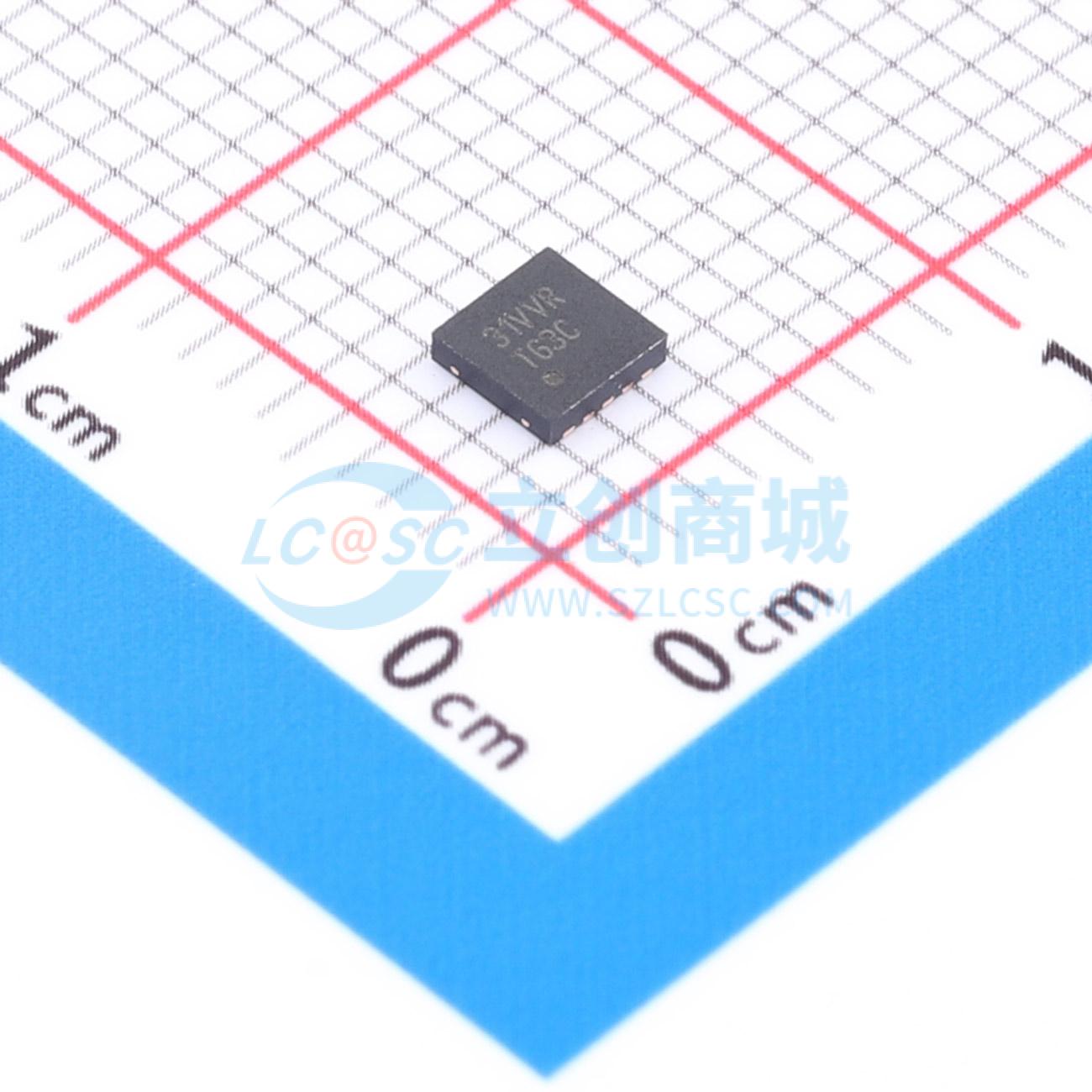

LM96163CISDX/NOPB

远程二极管数字温度传感器，集成风扇控制和TruTherm BJT晶体管β补偿技术

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM96163 具有 1 条远程和本地通道的温度传感器，带 β 补偿和风扇控制功能
品牌名称: TI(德州仪器)
商品型号: LM96163CISDX/NOPB
商品编号: C2650231
商品封装: WSON-10-EP(3.1x3.1)
包装方式: 编带
商品毛重: 0.455556克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	41.1ms
	温度分辨率	13bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；出厂温度校准；片内数字滤波/平均处理；可配置温度输出；低功耗待机

商品概述

LM96163拥有集成风扇控制的远程和本地温度传感器，集成了用于远程二极管传感的TruTherm BJT晶体管beta补偿技术。LM96163可精准测量:(1)自身温度和(2)二极管连接型晶体管（例如2N3904）的温度，或常见于计算机处理器、图形处理器（GPU）以及其他ASIC上的热二极管温度。LM96163带有偏移寄存器，可修正其他热二极管因不同非理想因素产生的误差。LM96163还带有集成的脉冲宽度调制（PWM）开漏风扇控制输出。风扇转速由远程温度读数、查找表和寄存器设置共同决定。12阶查找表（LUT）允许用户编程非线性的风扇转速对温度传递函数，通常用于降低风扇声学噪音。此外还添加了全可编程斜坡功能，可实现LUT设定点之间的平滑转换。

商品特性

TruTherm BJT Beta补偿技术支持45nm、65nm和90nm处理器远程二极管
出厂针对Intel® 45 nm处理器热二极管校准
可精准检测二极管连接型2N3904晶体管，或板载大型处理器、ASIC上的热二极管
可精准检测自身温度
集成PWM风扇转速控制输出，在22.5kHz频率下支持高分辨率，适用于4针风扇
用户可编程12阶查找表，可降低风扇声学噪音
LUT转换精细分辨率平滑功能
转速表输入，用于测量风扇RPM
Smart-Tach模式，可测量脉冲宽度调制供电风扇的RPM
ALERT输出，用于处理器事件通知
TCRIT输出，用于临界温度系统关断
偏移寄存器可适配多种热二极管
支持10位加符号和11位无符号格式，分辨率为1/8℃
启用数字滤波器时，扩展分辨率至1/32℃
可解析最高达255.875℃的远程二极管温度
SMBus 2.0兼容接口，带有TIMEOUT和ARA功能
10引脚SON封装

应用领域

处理器热管理
电子测试与办公设备
工业控制

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+85℃
	精度	±3℃
	工作电压	3V~3.6V
	待机电流	700uA
