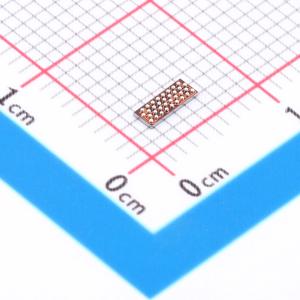

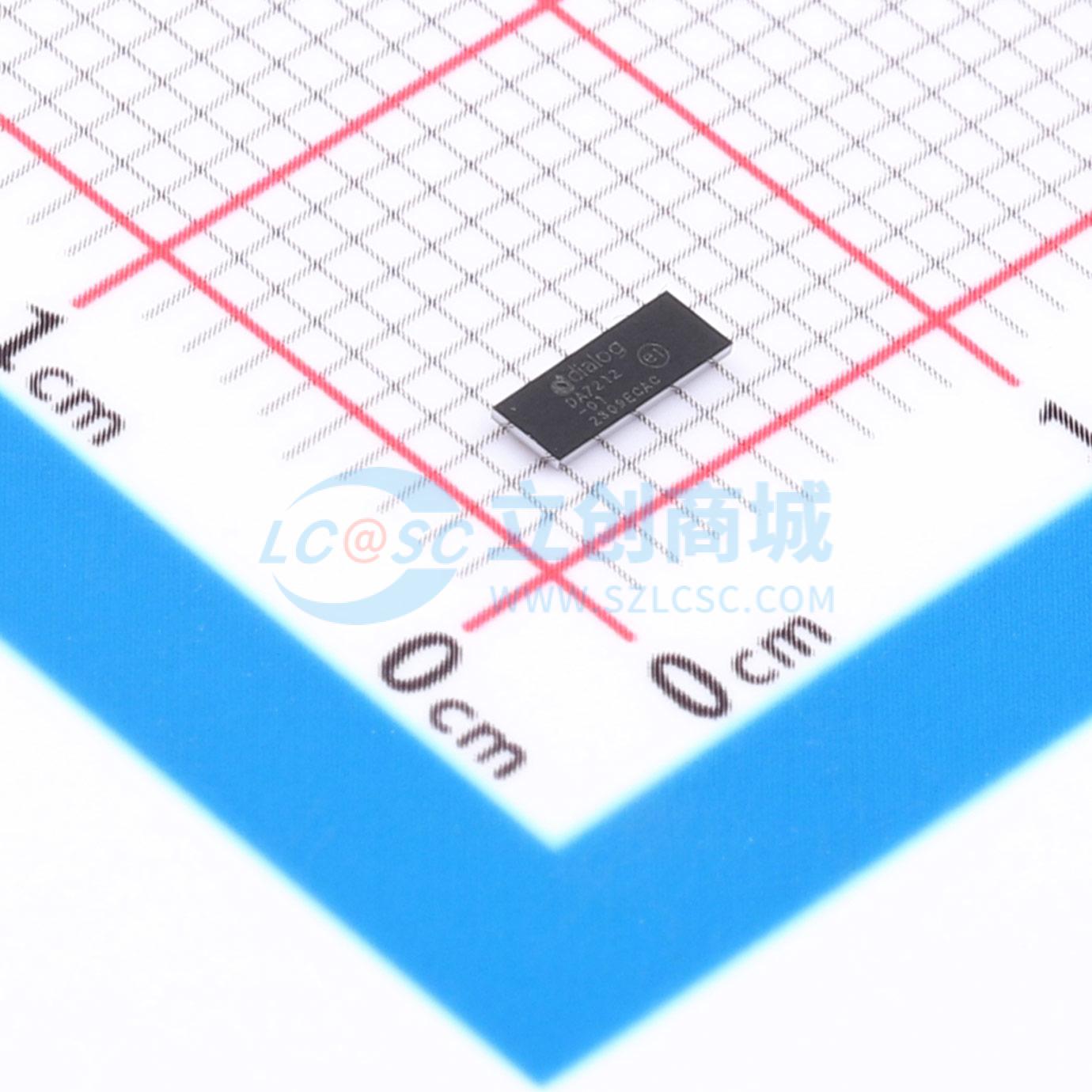

DA7212-01UM2

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DA7212是一款针对便携式音频设备的超低功耗音频编解码器。输入路径支持立体声FM线路输入，以及多达四个模拟（或两个模拟和两个数字）麦克风，并具备两个独立的麦克风偏置。具备全面的模拟混音和通往输出驱动器的旁路路径。耳机输出为采用集成式电荷泵的真接地G类输出。此外，还有一个差分AB类扬声器驱动器，可作为单声道线路输出。与外部处理器之间的数字音频传输通过双向数字音频接口实现，该接口支持所有常见的采样率和格式。可使用内部PLL使设备工作在从模式或主模式，若不需要，也可绕过PLL。为了充分优化每个客户应用，提供了一系列内置滤波、均衡和音频增强功能。处理器可通过I²C串行接口访问这些功能。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: DA7212-01UM2
商品编号: C2649370
商品封装: CSP-34(4.5x1.66)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DA7212是一款针对便携式音频设备的超低功耗音频编解码器。输入路径支持立体声FM线路输入，以及多达四个模拟（或两个模拟和两个数字）麦克风，并具备两个独立的麦克风偏置。具备全面的模拟混音和通往输出驱动器的旁路路径。耳机输出为采用集成式电荷泵的真接地G类输出。此外，还有一个差分AB类扬声器驱动器，可作为单声道线路输出。与外部处理器之间的数字音频传输通过双向数字音频接口实现，该接口支持所有常见的采样率和格式。可使用内部PLL使设备工作在从模式或主模式，若不需要，也可绕过PLL。为了充分优化每个客户应用，提供了一系列内置滤波、均衡和音频增强功能。处理器可通过I²C串行接口访问这些功能。

商品特性

向16 Ω耳机进行立体声音频播放时信噪比达100 dB
立体声DAC到耳机播放的功耗为3.1 mW
1.2 W单声道扬声器驱动器
单声道语音录制电流为650 μA
支持立体声数字麦克风
最多支持四个模拟麦克风
两个低噪声麦克风偏置输出
低功耗PLL提供系统时钟和灵活的音频采样率
内置5频段均衡器、自动电平控制（ALC）和噪声门功能
内置蜂鸣声发生器
集成系统控制器，消除爆音和咔嗒声
尽量减少外部元件数量
34球晶圆级芯片尺寸封装（WL-CSP）（4.54 mmx1.66 mm）
0.5 mm交错间距，便于PCB布线，实现低成本制造

应用领域

个人媒体播放器
音频耳机/头戴式耳机
可穿戴设备
嵌入式应用
兼容Arduino的开发系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2C；I2S

	属性	参数值
	采样率	8kHz~96kHz
	工作电压	1.6V~2.65V
	工作温度	-40℃~+85℃
