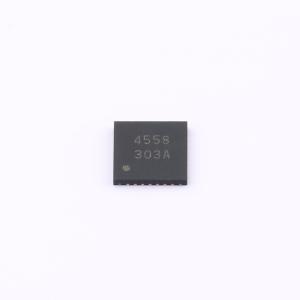

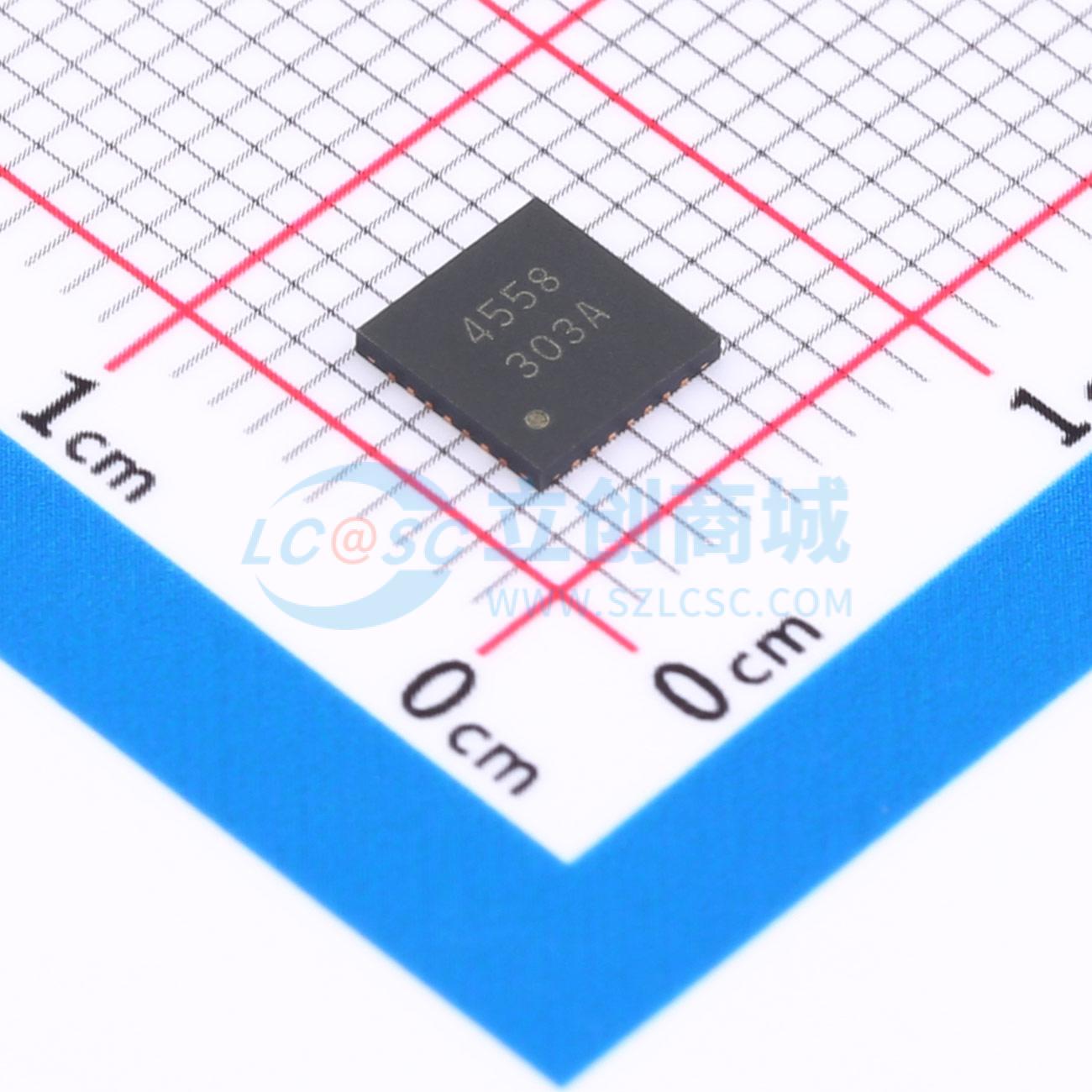

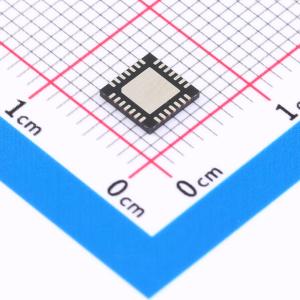

AK4558EN

带PLL的108dB、216kHz、32位△∑编解码器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AK4558是一款低压32位216kHz编解码器，适用于高性能电池供电的数字音频子系统。其内部电路包含新开发的32位数字滤波器，可实现短群延迟和高品质音效。此外，该产品新采用了“OSR倍增器”技术，使AK4558能够支持宽范围信号，在实现低功耗的同时降低带外噪声。AK4558非常适合对音质要求较高的广泛应用，包括电子乐器和音频接口。模拟输入和输出为单端式，以减少引脚数量和外部滤波需求。AK4558采用非常小巧的28引脚QFN封装，适用于对空间敏感的应用。
品牌名称: AKM
商品型号: AK4558EN
商品编号: C2649369
商品封装: QFN-28-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

AK4558是一款低压32位216kHz编解码器，适用于高性能电池供电的数字音频子系统。其内部电路包含新开发的32位数字滤波器，可实现短群延迟和高品质音效。此外，该产品新采用了“OSR倍增器”技术，使AK4558能够支持宽范围信号，在实现低功耗的同时降低带外噪声。AK4558非常适合对音质要求较高的广泛应用，包括电子乐器和音频接口。模拟输入和输出为单端式，以减少引脚数量和外部滤波需求。AK4558采用非常小巧的28引脚QFN封装，适用于对空间敏感的应用。

商品特性

单端ADC
- 动态范围，信噪比：108dB@AVDD = 3.3V
- ∇⋅S/(N + D)：92dB@AVDD = 3.3V
- 可选高通滤波器用于直流偏置消除（fc = 1Hz @ fs = 48kHz）
- 4种类型的高品质数字滤波器
单端DAC
- 动态范围，信噪比：108dB@AVDD = 3.3V
- δ=S/(N + D)：100dB@AVDD = 3.3V
- 针对32kHz、44.1kHz和48kHz采样的数字去加重
- 5种类型的高品质数字滤波器
- 通道独立数字衰减器（256级，0.5dB步进）
音频接口格式：MSB优先，二进制补码
- ADC：24/32位MSB对齐，24/32位|²S兼容或TDM
- DAC：24/32位MSB对齐，16/20/24/32位LSB对齐，24/32位|²S兼容或TDM
输入/输出电压：ADC = 2.64Vpp @ AVDD = 3.3V，DAC = 2.51Vpp @ AVDD = 3.3V
主/从模式
微处理器接口：|²c总线
采样率：
- (1) PLL模式
  - PLL从模式（LRCK引脚）：fs = 8kHz  216kHz
  - PLL从模式（BICK引脚）：fs = 8kHz ~ 216kHz
  - PLL主模式：8kHz、11.025kHz、12kHz、16kHz、22.05kHz、24kHz、32kHz、44.1kHz、48kHz、54kHz、88.2kHz、96kHz、128kHz、176.4kHz、192kHz
- (2) 外部时钟模式
  - 正常速度：8kHz至54kHz（256fs或512fs），8kHz至48kHz（384fs或768fs）
  - 双倍速度：54kHz至108kHz（256fs），48kHz至96kHz（384fs）
  - 四倍速度：108kHz至216kHz（128fs），96kHz至192kHz（192fs）
主时钟：
- (1) PLL模式
  - MCKI引脚：27MHz、26MHz、24MHz、19.2MHz、13.5MHz、13MHz、12.288MHz、12MHz、11.2896MHz
  - LRCK引脚：1fs
  - BICK引脚：32fs、64fs、128fs(TDM)、256fs(TDM)
- (2) 外部时钟模式（MCKI引脚）
  - 从模式：256fs、384fs、512fs或768fs（正常速度），256fs或384fs（双倍速度），128fs或192fs（四倍速度）
  - 主模式：256fs或512fs（正常速度），256fs（双倍速度），128fs（四倍速度）
电源：
- AVDD = 2.4至3.6V（典型值3.3V）
- TVDD = 1.7至3.6V（典型值1.8V）
电源电流：18mA（fs = 48kHz）
工作温度范围：Ta = -40至105℃
封装：28引脚QFN（0.5mm间距）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	串行

	属性	参数值
	采样率	8kHz~216kHz
	工作电压	1.7V~3.6V；2.4V~3.6V
	工作温度	-40℃~+105℃
