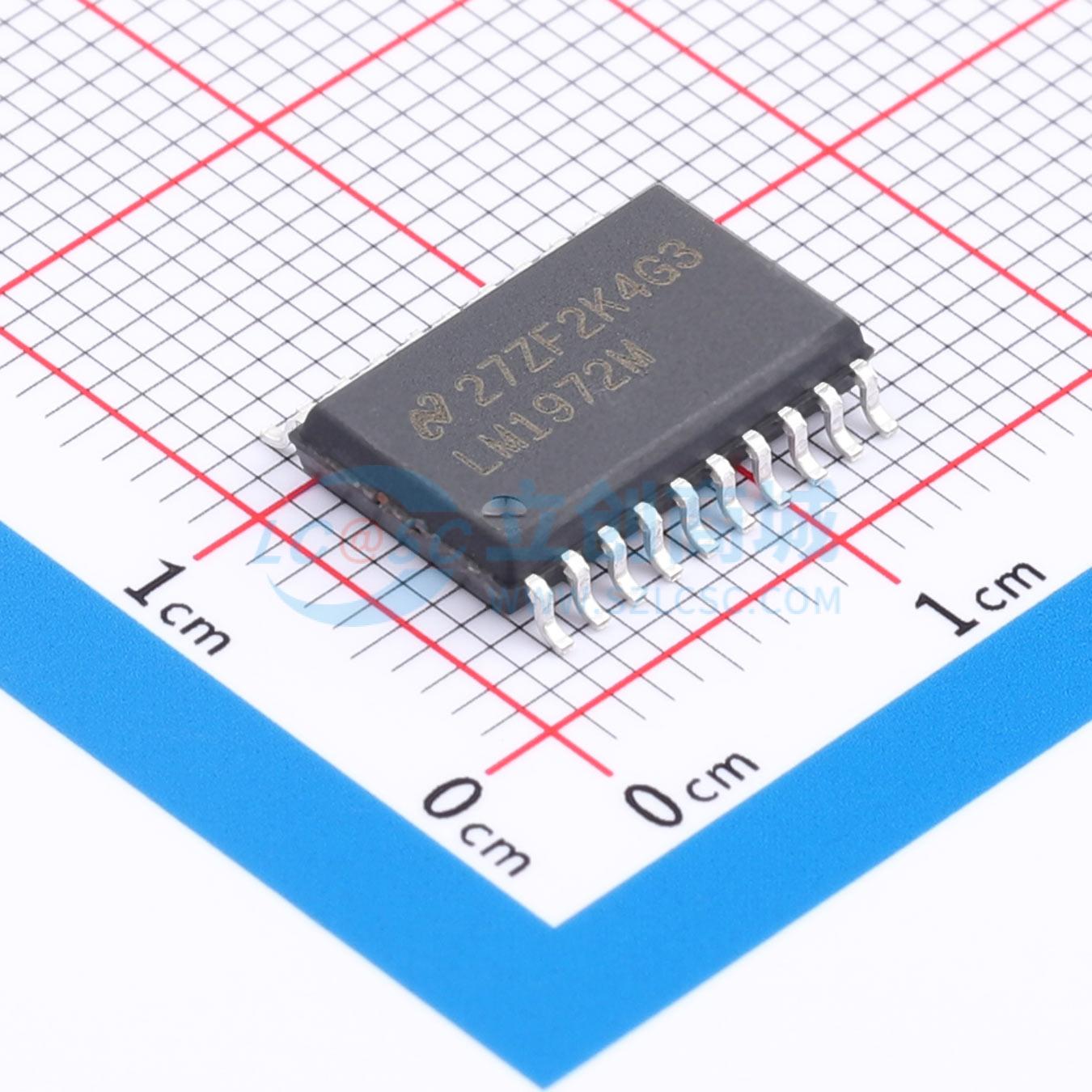

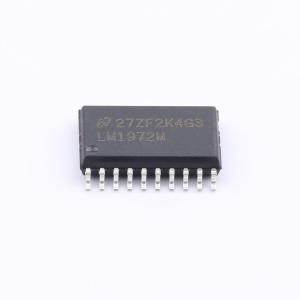

温馨提醒：图片仅供参考，商品以实物为准
LM1972MX/NOPB
带静音功能的双通道音频衰减器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM1972 具有静音功能的 μPot 2 通道 78dB 音频衰减器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM1972MX/NOPB
- 商品编号
- C2649339
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 双声道 | |
| 工作电压 | 4.5V~12V | |
| 总谐波失真+噪声(THD+N) | 0.0008% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 工作温度 | 0℃~+70℃ | |
| 信噪比 | 110dB |
商品概述
LM1972是一款采用CMOS工艺制造的数字控制双声道78dB音频衰减器。每个通道在0dB - 47.5dB范围内衰减步长为0.5dB，在48dB - 78dB范围内衰减步长为1.0dB，具备静音功能，衰减可达104dB。其对数衰减曲线可通过软件进行定制，以适应特定应用需求。 该数字电位器（μPot）展现出卓越的性能，具有出色的信噪比、极低的总谐波失真加噪声（THD + N）以及高通道隔离度。每个数字电位器都有静音功能，可将输入信号与输出断开，提供至少96dB的衰减。任意衰减设置之间的切换无噗声。 LM1972的三线串行数字接口与TTL和CMOS兼容，可接收用于选择通道和所需衰减水平的数据。LM1972的数据输出（DataOut）引脚允许多个数字电位器进行菊花链连接，减少特定应用中所需的使能线和数据线数量。
商品特性
- 三线串行接口
- 菊花链连接能力
- 104dB静音衰减
- 衰减变化无噗声和喀嗒声
应用领域
- 自动化录音室混音台
- 音乐播放系统
- 扩声系统
- 电子音乐（MIDI）
- 个人电脑音频控制
