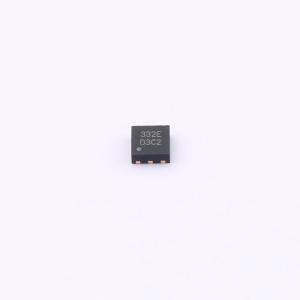

HUSB332E-AAU30-DN06R

USB Type-C 线缆用 eMarker 芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HUSB332E 是一款用于电缆识别应用的USB Type-C eMarker,它符合USB Type-C V2.2,也符合USB PD3.1 和USB4 规范。在 VCONN 1或 VCONN 2 供电，HUSB332E 工作在SOP’模式。内置的OTP可以通过CC线进行编程。HUSB332E 自带的增强型 ESD 保护系统可以大大改善产品可靠性。HUSB332E 在 2.7 V 至 5.75 V 的宽电源范围内工作，采用 DFN1.6×1.6-4L 和 DFN2×2-6L 封装，其工作温度范围为-40℃至85℃。
品牌名称: Hynetek(慧能泰)
商品型号: HUSB332E-AAU30-DN06R
商品编号: C24833807
商品封装: DFN-6L-EP(2x2)
包装方式: 编带
商品毛重: 0.0375克(g)

商品参数

商品概述

HUSB332E是一款用于线缆ID应用的USB Type-C电子标签（eMarker）。它符合USB Type-C规范2.2版，也符合USB电力传输（PD）3.1和USB4规范。 HUSB332E由VCONN1或VCONN2供电，可确定作为SOP’运行。内置的一次性可编程（OTP）存储器可通过CC线进行编程。外露引脚具备增强的±5 KV系统静电放电（ESD）保护，可显著提高系统可靠性。HUSB332E的工作电源电压范围为2.7 V至5.75 V。它提供DFN2×2 - 6L和DFN1.6×1.6 - 4L封装。其工作温度范围为-40℃至+85℃。

商品特性

符合USB Type-C 2.2和PD 3.1 V1.8标准，通过USB-IF认证。TID：10226
支持SOP’通信
集成收发器（BMC PHY）
支持结构化VDM版本1.0和2.x
高度集成
内置两侧Ra电阻
内置两侧VCONN二极管
不同的封装选项：DFN1.6×1.6 - 4L、DFN2×2 - 6L
支持3次编程
集成过温保护
0.6 mA超低功耗
与第三方编程工具兼容
支持VCONN1和VCONN2引脚2.7 - 5.75 V工作电压
CC、VCONN1和VCONN2引脚具备60 V高耐压能力
支持雷电3、雷电4和USB4 Gen4数据通信
在BMC传输功能时具备CC过压保护

应用领域

USB Type-C线缆ID
USB4无源线缆

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	USB转换芯片
	通道数	1
	工作电压	2.7V~5.75V
	数据速率	330Kbps

	属性	参数值
	工作温度	-40℃~+85℃
	工作电流	1.7mA
	静态电流	600uA
