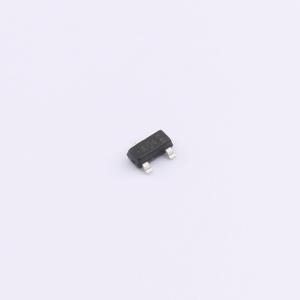

温馨提醒：图片仅供参考，商品以实物为准
PJA3404_R1_00501
N沟道 耐压:30V 电流:5.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(ON)，VGS@10V，ID@5.6A < 30mΩ。RDS(ON)，VGS@4.5V，ID@3.5A < 45mΩ。先进的沟槽工艺技术。专为开关负载、PWM 应用等设计。符合欧盟 RoHS 2011/65/EU 指令的无铅产品。符合 IEC61249 标准的绿色模塑料（无卤）
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA3404_R1_00501
- 商品编号
- C24833828
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.6A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 2.1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.8nC@10V | |
| 输入电容(Ciss) | 343pF | |
| 反向传输电容(Crss) | 34pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 48pF |
商品特性
- 国际标准封装
- miniBLOC，带氮化铝隔离
- 隔离电压 2500 V 及以上
- 高电流处理能力
- 快速本征二极管
- 雪崩额定
- 低导通电阻 RDS(on)
- 高功率密度
- 易于安装
- 节省空间
应用领域
- 开关模式和谐振模式电源
- 直流-直流转换器
- 功率因数校正（PFC）电路
- 交流和直流电机驱动器
- 机器人技术和伺服控制
