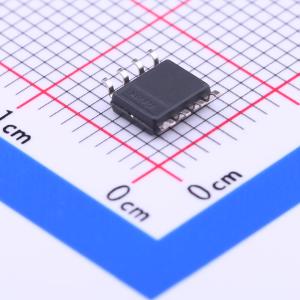

OPA2340UA/2K5
OPA2340UA OPA2340UA/2K5共用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2340 双通道、单电源、轨至轨、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2340UA/2K5
- 商品编号
- C273637
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 增益带宽积(GBW) | 5.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 6V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 92dB | |
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.2pA | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 50mA | |
| 输入失调电流(Ios) | 0.2pA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
OPA340系列是轨到轨CMOS运算放大器，针对低电压单电源工作进行优化。轨到轨输入输出与高速工作特性使其适合驱动采样模数转换器，也适合通用应用、音频应用，还可在数模转换器输出端实现电流电压转换。单路、双路、四路版本具有一致的规格，可为设计提供灵活性。该系列产品可在低至2.5V的单电源下工作，输入共模电压范围可延伸至地以下500mV、正电源以上500mV；带100kΩ负载时，输出电压摆幅可达到距离电源轨1mV以内。器件可提供出色的动态响应，带宽5.5MHz，压摆率6V/μs，静态电流仅为每通道750μA。双路和四路设计采用完全独立的电路，可实现最低串扰，无相互干扰。产品提供多种封装规格，额定工作温度范围为-40℃至85℃，可在-55℃至125℃温度范围内工作，可提供SPICE宏模型用于设计分析。
商品特性
- 输入轨到轨
- 输出轨到轨，输出摆幅距电源轨仅1mV
- 采用微型尺寸封装
- 带宽5.5MHz
- 压摆率高，为6V/μs
- 总谐波失真加噪声低，1kHz时为0.0007%
- 静态电流低，每通道750μA
- 提供单路、双路、四路版本
- 支持低至2.5V的单电源工作
- 输入共模电压范围超出地与正电源各500mV
- 双路、四路版本采用完全独立电路，串扰低，无相互干扰
- 提供多种封装可选
应用领域
- 驱动模数转换器
- PCMCIA卡
- 数据采集
- 过程控制
- 音频处理
- 通信
- 有源滤波器
- 测试设备
- 数模转换器输出端电流电压转换
- 通用应用
