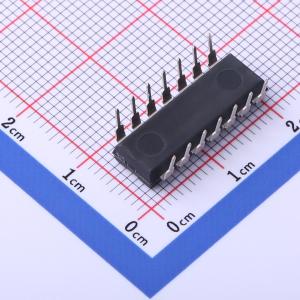

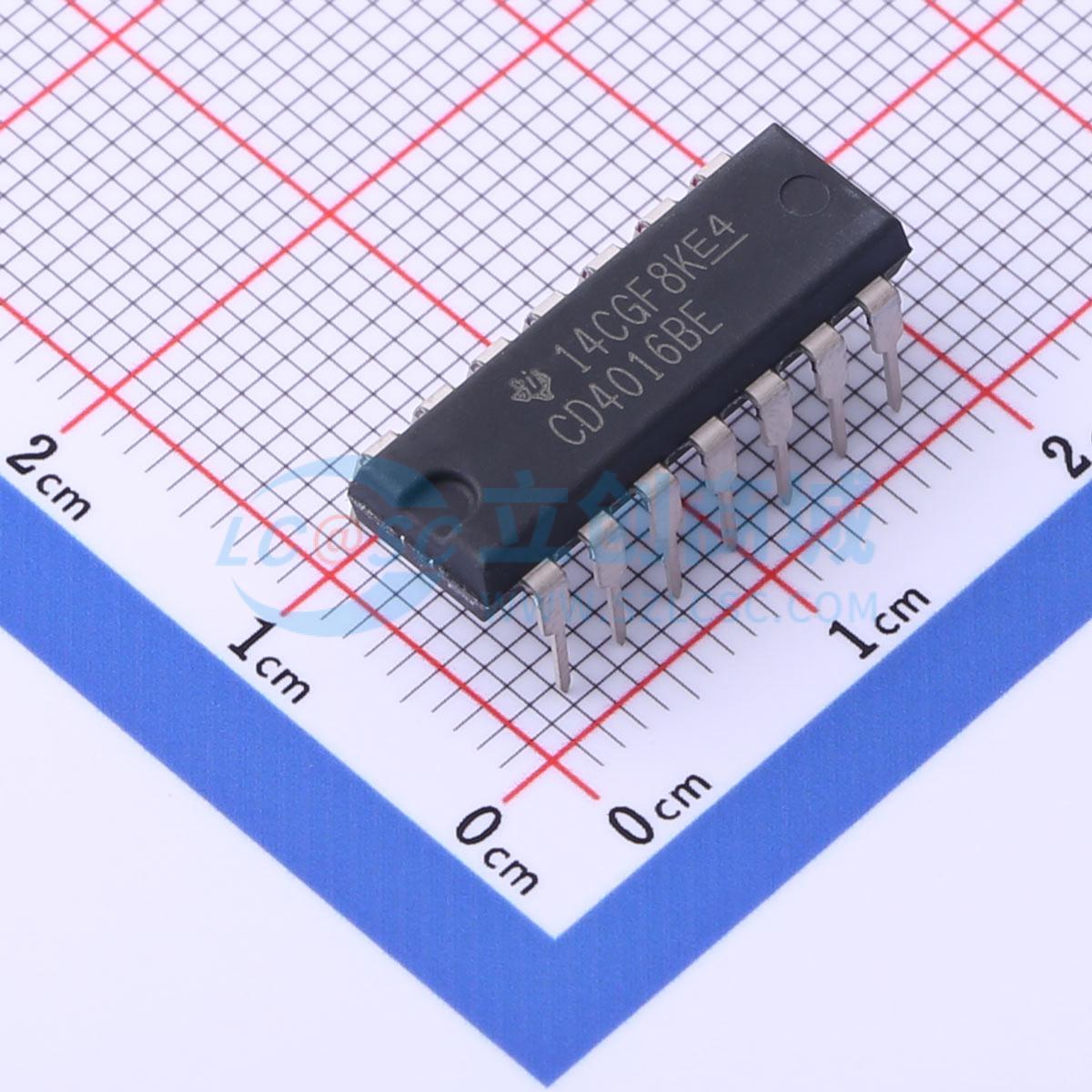

CD4016BE
CMOS四通道双向开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4016B 100pA 开路泄漏电流、20V、1:1 (SPST)、4 通道模拟开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4016BE
- 商品编号
- C273651
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 双电源 | |
| 工作电压 | 3V~18V | |
| 输入数/输出数 | 4/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 15ns@15V,50pF | |
| 静态电流(Iq) | 0.5uA |
商品特性
- 20V数字或±10V峰峰值切换
- 在15V操作下典型的导通电阻为280
- 在15V信号输入范围内，开关导通电阻匹配精度在10%以内
- 高开/关输出电压比：在f_is=10kHz, R_L=10kΩ时典型值为65dB
- 高线性度：在f_is=1kHz, V_is=5V_p-p, V_DD-V_SS≥10V, R_L=10kΩ时失真小于±0.5%
- 极低的关闭状态开关泄漏导致非常低的偏移电流和高有效的关闭状态电阻：在V_DD-V_SS=18V, T_A=25°C时典型值为100pA
- 极高的控制输入阻抗（控制电路与信号电路隔离）：典型值为10^12Ω
- 开关之间的低串扰：在f_ig=0.9MHz, R_1=1kΩ时典型值为-50dB
- 匹配的控制输入到信号输出电容：减少输出信号瞬变
- 频率响应，开关开启：40MHz（典型值），在20μV静态电流下进行全面测试
- 在整个封装温度范围内，最大控制输入电流在18V时为1μA；在25°C、18V时为100nA
- 5V、10V和15V参数等级
应用领域
- 模拟信号切换/多路复用
- 信号门控
- 调制器静音控制
- 解调器
- 斩波器
- 换向开关
- 数字信号切换/多路复用
- CMOS逻辑实现
- 模数与数模转换
- 数字控制频率、阻抗、相位和模拟信号增益
